Prvý Antec nedopadol v teste príliš dobre, a preto som sa tešil na reparát. Antec 750 HCP patrí do vyššieho modelového radu ako zelená 750-tka. Obháji Antec svoju kvalitu pri vyššej rade zdrojov?
Antec HCP750 - Úvod, Špecifikácie
Rada zdrojov Hight Current Pro, ďalej len HCP, sa sústredí na náročnejšieho zákazníka. Ponúka vysoký výkon, vysokú účinnosť, ktorá bola ocenená certifikátom 80 plus Gold. Môže sa však výsledkami rovnať parametrovo podobným zdrojom od Enermaxu zo série Revolution 87+? Poďme sa pozrieť na tohto borca podrobnejšie.
V tejto sekcii si predstavíme zdroj po technickej stránke. To, čo je úloha zdroja v PC, nemusím snáď vysvetľovať, no opakovanie je matkou múdrosti.
Počítačový zdroj slúži na transformáciu sieťového napätia (u nás 230V) na napätia používané na napájanie komponentov v PC. Nedochádza len k transformácii samotného napätia, ale aj premene striedavého napätia a prúdu na jednosmerné veličiny za pomoci usmerňovacích prvkov. Pri získanie maximálne lineárneho výstupu sa do zdroja zaraďujú rôzne filtračné prvky, ktoré sa starajú o čo možno najhladší priebeh napätia a prúdu na výstupe.
Antec sa tentoraz pýši štyrmi +12V vetvami. Taktiež sa na stránke výrobcu spomína osadenie kvalitných a vysoko efektívnych transformátorov, ktoré by mali zaručiť stabilné napätia na napájacích vetvách.
Poďme sa pozrieť na tabuľku, ktorá sumarizuje vstupné a výstupné parametre zdroja:
Vstup
Rozsah vstupného napätia je opäť široký. K udávaným 100 – 240 VAC si výrobca pripočíta toleranciu 10% ako sa vraví, hore-dolu. Zdroj tak možno použiť či už v Európe, tak v USA. Efektivita zdroja je daná na viac ako 92%, vďaka čomu tento produkt spĺňa podmienky na udelenie certifikátu 80+ Gold.
Výstup
Maximálny kombinovaný výstup pre +12V vetvu je udávaný pri odbere 744W tzn. Odber 62A. Pre vetvy +3,3V a 5V je to rovných 150W.
Antec pri rade High Current Pro uvádza nasledovné špecifikácie:
Špecifikácia / funkcia | Komentár |
750W Continuous Power | Zdroj dokáže podľa výrobcu dodávať plných 750W nepretržite |
NVIDIA® SLI®-Ready certified, ATI CrossFireX™ certified | Certifikácia pre použitie s viac grafikovými systémami |
80 PLUS® Gold certified - up to 92% efficient | Certifikácia 80 PLUS Gold. Zaručuje vysokú výkonnosť, čím zaručuje efektívny chod. |
ATX12V version 2.3 | Zdroj spĺňa normu ATX12V vo verzii 2,3 |
Universal Input - works on any 100V - 240V grid | Variabilné vstupné napätie. Zdroj tak možno použiť pre napájanie zostavy z každej bežnej siete po celom svete |
Active Power Factor Correction (PFC) with PF: 0.99 | Aktívna PFC korekcia |
All Japanese Heavy-Duty Caps - All high-performance Japanese capacitors ensure tightest DC stability and regulation | Použitie kvalitných japonských kondenzátorov. |
Full suite of industrial-grade protection: Over Current Protection (OCP), | Séria ochrán, ktorá však nesmie chýbať v žiadnom zdroji. Zahŕňa prúdovú ochranu, napäťovú ochranu, ochranu proti skratu, ochranu proti preťaženiu a samozrejme tepelnú ochranu |
Meets ErP Lot 6: 2010 requirement: 5Vsb < 1W | Zdroj spĺňa ErP Lot 6: 2010 za predpokladu: 5Vsb < 1W |
AQ5 - Antec Quality 5 year parts and labor warranty | Päťročná záruka priamo od Antecu |
MTBF: 100,000 hrs | Bezporuchový beh 100 000h |
Safety: cUL, TÜV, CE, CB, FCC, C-TICK, CCC, BSMI, Gost-R | Bezpečnostné certifikáty: cUL, TÜV, CE, CB, FCC, C-TICK, CCC, BSMI, Gost-R |
Operating Temperature: 10°C to 50°C | Prevádzková teplota zdroja v rozmedzí (10 – 50) °C |
10-pin socket – Special 10-pin modular sockets for High Current flexibility | Modulárna kabeláž |
Antec HCP ponúka úplne všetko, čo by mal mať zdroj tejto kategórie. Modulárna kabeláž, séria aktívnych a pasívnych ochrán, vysoko kvalitné súčiastky a poteší aj päťročná záruka priamo u výrobcu. Antec si za svojím výrobkom očividne stojí. Celý zdroj váži bezmála 4 kilogramy.
Antec HCP750 - Balenie, Kabeláž
Balenie je, ako pri každom zdroji, pomerne jednoduché, no oceňujem snahu výrobcu napráskať čo najviac informácii na samotný obal. Nájdeme tu všetky podstatné, ale aj nepodstatné, informácie o produkte, jeho špecifikáciách i vlastnostiach. V podstate by nemusel byť pribalený žiaden manuál, všetko si môže samotný kupujúci prečítať už na škatuli.
Po otvorení sa naskytne pohľad do útrob balenia. Samotný zdroj je chránený akousi kartónovou klietkou, v ktorej je usadený a dodatočne zabalený v látkovom obale. Naľavo od zdroja vidíme kabeláž, ktorá je taktiež zbalená v samostatnom vrecku. Po vyhádzaní celého obsahu som našiel okrem modulárnej kabeláže ešte napájací kábel, 4x skrutky a informačný leták.
Balenie, ako aj usadenie produktu a jeho príslušenstva, je príkladné. V balení nechýba nič podstatné. Poteší štvorica skrutiek, ktoré nebývajú skalným štandardom, no pri montáži ich určite využije nejeden spotrebiteľ.
Antec HCP750 - Bližší pohľad, Vnútorné prevedenie
Zdroj Antec HCP750 prichádza v nádhernom farebnom vyhotovení. Osobne ma temná modrá farba, ktorá sa na prvý pohľad pri nie najlepších svetelných podmienkach môže javiť až ako čierna, veľmi zaujala a niečo podobné mať v skrini, určite sa za to nehanbím.
Zadná časť zdroja je značne perforovaná. Cez tieto dierky prúdi von ohriaty vzduch. Nájdeme tu však aj konektor pre zasunutie sieťového kábla, dvojpolohový prepínač a logo spoločnosti.
Jak vpravo, tak vľavo je zdroj polepený nálepkami, ktoré popisujú výkon zdroja a jeho modelové označenie.

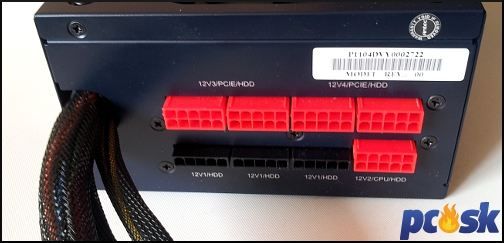

Čelný pohľad je už o niečo zaujímavejší. Spredu vykúkajú konektory pre zapojenie dodatočnej kabeláže. HCP750 však nepatrí k plne modulárnym zdrojom, a tak nechýba na pravej strane okrúhly otvor, cez ktorý je vedená kabeláž k 24 pinovému konektoru, 8 pinu a 2x 8 pin pre napájanie grafickej karty. Surové +12V vetvy sú farebne odlíšené od ostatku. Červená je síce celkom odvážna na tmavomodrom podklade, no tento fakt skutočne neruší celkovo farebne zladený produkt.

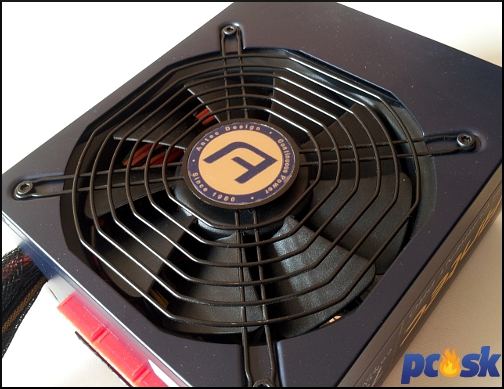

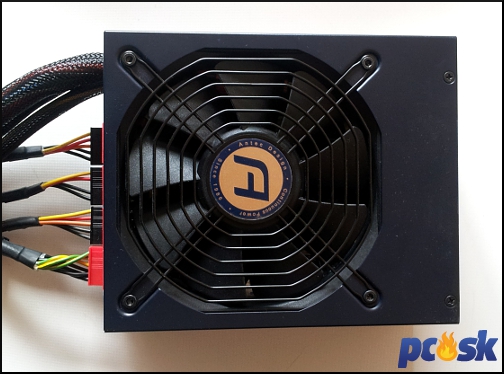

Zvrchu, ako je už zvykom, nechýba pomerne veľký, 135 mm ventilátor, ktorý zabezpečuje ustálený prietok vzduchu v skrinke zdroja.

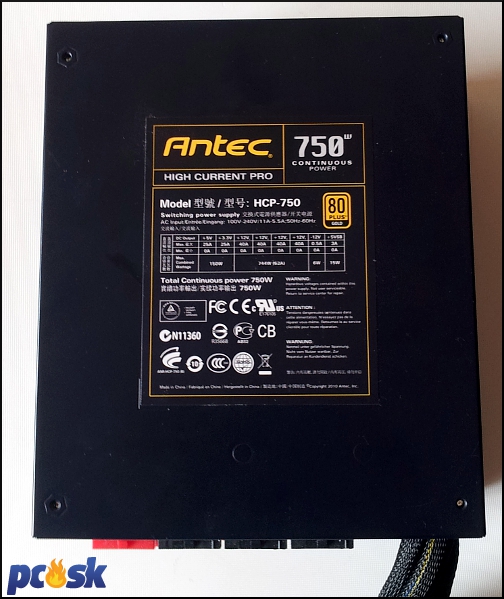

Tradičnú tabuľku, ktorá popisuje vstupné a výstupné parametre, nájdeme na spodnej časti zdroja.
Demontovanie zdroja prebehlo jednoducho. Šasi je istené štvoricou skrutiek. Jedna z nich je, samozrejme, označená záručnou páskou.

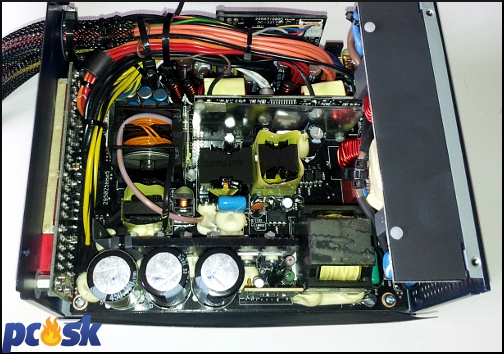

Po odklopení veka s ventilátorom sa mi naskytol pekný pohľad. Všetko má svoje miesto, dokonca je dostatok miesta aj medzi jednotlivými komponentami. Skvelé! Aj napriek semimodulárnej konštrukcii sa však vo vnútri zdroja nachádza značné množstvo kabeláže. Kabeláž je však vedená po okrajoch zdroja, mimo výkonových prvkov, čo možno pochváliť. Ich vplyv na prúdenie vzduchu bude vďaka umiestneniu minimálny.

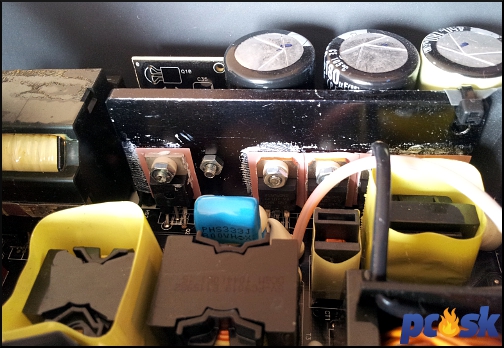

Opäť ma však, tak ako v prípade 750Greenwatts, zaskočilo pomerne chudobné rebrovanie hlavného chladiča výkonových prvkov. Teda, aby som bol úplne presný, rebrovanie nie je žiadne. Výkonové tranzistory sú doslova a do písmena nalepené na kuse kovu.

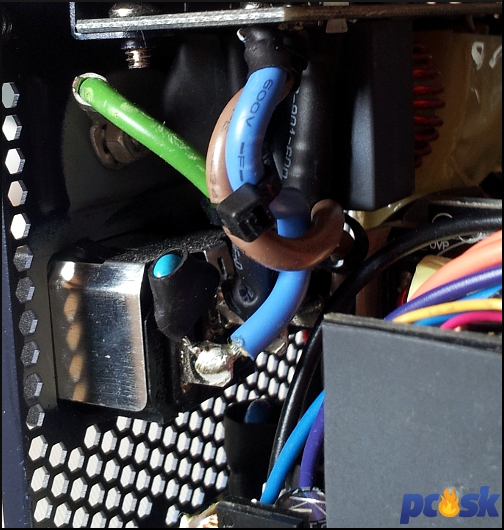

Ihneď na vstupe, v podstate priamo za káblom, ktorý privádza zo siete 230V, vidíme vstupný filter, ktorý tvorí dvojica Y kondenzátorov. Ako sme pri Antecu zvyknutí, týmto sa vstupný filter samozrejme nekončí. Kabeláž prechádza priamo na hlavnú dosku zdroja do ďalšieho filtračného modulu. Ten tvorí štvorica Y kondenzátorov, Varistor, dva X kondenzátory a dvojica cievok. Antec si rázne zakladá na kvalite vstupného filtra a plne si uvedomuje fakt, že čím čistejšiu šťavu privedie do transformátora, tým čistejší bude výstup.

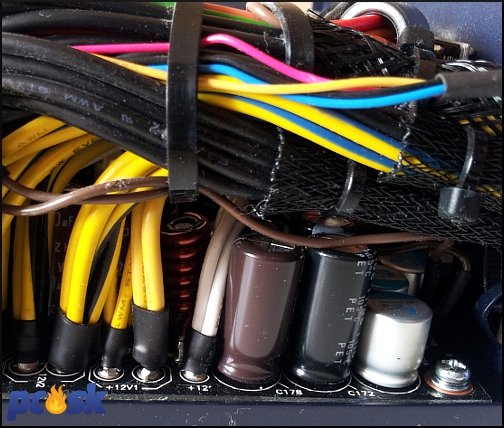

Jednotlivé komponenty sú do základovej dosky naletované precízne a presne. Skvelé dielenské spracovanie zo strany Antecu.
Po prezretí celého interiéru som sa nevedel dohľadať výkonových Mosfetov pre +12V vetvu. Výrobca ich veľmi atypicky umiestnil z druhej strany dosky. Tieto výkonové prvky nie sú osadené žiadnym dodatočným chladičom!

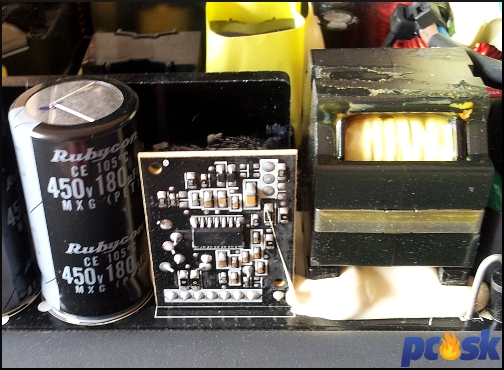

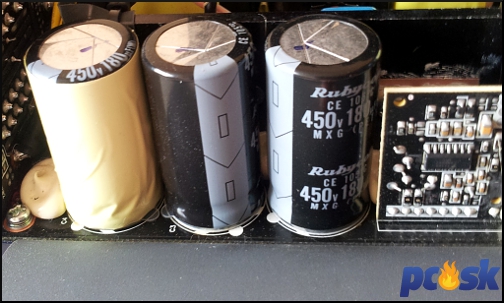

Primárny filtračný obvod tvorí trojica Rubycons kondenzátorov. O filtráciu sekundáru sa postarali Nippon ChemiCon polymérové kapacitory spolu s Rubycon elektrolytickými kondenzátormi.

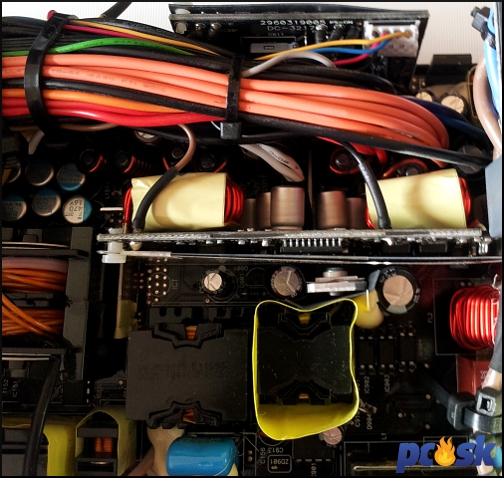

Jednosmerné meniče sú umiestnené na samostatnej doske cca v strede interiéru. Takmer priamo v strede sa nachádza primárny transformátor a dodatočné filtračné prvky k sekundárnemu výstupu zdroja.

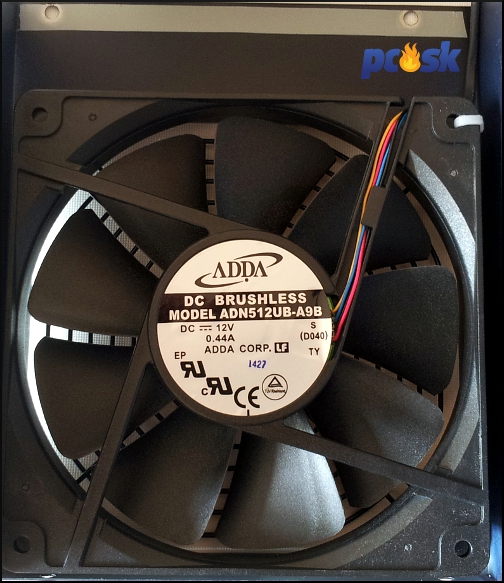

O dochladenie prvkov sa postará 135 mm ventilátor od ADDA s modelovým označeným ADN512UB-A9B. S parametrami 12V a odberom 0,44A zožerie pri plnom výkone niečo málo cez 5W.
Vnútorné spracovanie je teda na úrovni. Opätovne ma zaskočil pomerne malý chladič na výkonových prvkoch, ako aj absencia akéhokoľvek chladenia na niektorých prvkoch. Ak si však zdroj udrží akceptovateľné teploty, nebude čo vyčítať. Osadené sú súčiastky, o ktorých kvalite netreba diskutovať.
Antec HCP750 - Testovacia metodika
Testovanie napájacích zdrojov je bezpochyby komplikovaná záležitosť. Na meranie je jednoznačne najvhodnejšia samostatná testovačka napájacích zdrojov (PSU Tester – umelá záťaž tvorená výkonnými tranzistormi, ktoré sa starajú o zaťaženie jednotlivých vetiev). O niečo podobné sme sa u nás v redakcii pokúsili, no neustále je čo vylaďovať, a tak len dúfame, že do budúcnosti práve tento prvok vstúpi do našich recenzií.
Ako reálna záťaž nám poslúži naše testovacie PC, ktoré beží na AMD platforme. Vsadili sme na veľmi hladnú grafickú kartu, ktorá dostatočne vystresuje akýkoľvek napájací zdroj. Základnú dosku celej zostavy tvorí MSI 870S-C4F (FX). Nie je to nič špeciálne, no použitie drahšej, či nejakým spôsobom kvalitnejšej základnej dosky nie je na náš účel potrebné.
Osadený procesor AMD Phenom ll X4 20 dokáže pri pracovnej frekvencii 3GHz na jadro vyžmýkať zo zdroja pri plnom zaťažení niečo málo cez 110W.
Zostava je osadená jedným pamäťovým modulom Patriot 4GB DDR3 1333MHz CL9 Signature Line.
Procesor chladí pasívne osadený chladič s Peltiérovým článkom o výkone 50W. Tento masívny pasív dochladí dvojica integrovaných ventilátorov v skrinke Antec Three hundred two.
Hlavným žrútom bude, ako už isto tušíte, grafická karta. AMD Radeon HD 6990 spotrebuje enormné množstvo energie. Testovacia vzorka, ktorá zostala v redakcii, vynikajúco poslúži ako primárna záťaž najdôležitejšej +12V vetvy. Výrobca na stránke vyžaduje minimálne 750W zdroj, ktorý dokáže dodať samostatne do dvoch 8-pin PCI Express napájacích slotov po 150W. Pre optimálny beh pri osadení dvoch kusov tohto modelu sa odporúča osadenie 1,2 kW zdroja.
Grafická karta beží na továrenských frekvenciách, procesor je pretaktovaný na 3,0 GHz na jadro. Napätia neboli zvyšované ani pre CPU ani pri GPU.
Zostava je osadená jedným pevným diskom, a to konkrétne Western Digital Red 2000GB 64MB cache. Výrobca uvádza maximálnu spotrebu pri čítaní či zápise 4,4W.
Procesor: AMD Phenom ll X4 20 Grafická karta: AMD Radeon HD 6990 Pamäť RAM: Patriot 4GB DDR3 1333MHz CL9 Signature Line Základná doska: MSI 870S-C4F (FX) Chladič na procesor: Peltier 50W Skrinka: Antec Three hundred two Pevný disk: Western Digital Red 2000GB 64MB |
Testovací softvér
Jednotlivé komponenty budeme zaťažovať za pomoci rôznych softvérových nástrojov. Ako primárny zaťažovací softvér poslúži známy OCCT. Ten dokáže zaťažiť jak procesor, tak grafickú kartu samostatne, ale aj naraz. Ponúka aj tzv. PSU test, pri ktorom bude PC vyťažené na maximum.
Pri zaťažení sme merali zvlnenie napätia na zdroji. Toto zvlnenie vyjadruje odfiltrovanú striedavú zložku na jednotlivej vetve. V ideálnom prípade je amplitúda striedavej zložky napätia nulová. ATX norma definuje povolené minimá a maximá pre hodnoty zvlnenia napätia na jednotlivých vetvách. Hodnota amplitúdy sa meria ako Peak to Peak, a teda celková veľkosť amplitúdy zvlnenia.
Napätie [V] | Tolerancia | Rozsah (min. to max.) | Zvlnenie (p. to p. max.) |
+5 VDC | ±5% (±0.25 V) | +4.75 V to +5.25 V | 50 mV |
−5 VDC | ±10% (±0.50 V) | –4.50 V to –5.50 V | 50 mV |
+12 VDC | ±5% (±0.60 V) | +11.40 V to +12.60 V | 120 mV |
−12 VDC | ±10% (±1.2 V) | –10.8 V to –13.2 V | 120 mV |
+3.3 VDC | ±5% (±0.165 V) | +3.135 V to +3.465 V | 50 mV |
+5 VSB | ±5% (±0.25 V) | +4.75 V to +5.25 V | 50 mV |
Zdroj teda možno považovať za stabilný ak vyhovuje tejto norme, a jeho napätia na výstupoch jednotlivých vetiev nedosahujú zvlnenia väčšieho ako je uvedené v tabuľke.
Okrem toho sa meralo samozrejme aj samotné napätie na jednotlivých vetvách. Ako merací prístroj poslúžil laboratórny multimeter UNI-T UT803. Zvlnenie napätia sa meralo na digitálnom osciloskope ETC M520.
Ako simuláciu reálnej záťaže som sa rozhodol použiť overený 3DMark Vantage, ktorý dokáže dať počítaču poriadne zabrať. Opäť sa meralo napätie na jednotlivých vetvách, ako aj priebežné zvlnenie počas testu.
Antec HCP750 - Výsledky - OCCT, Teplota, Spotreba zostavy
OCCT testovanie +12V vetva
OCCT CPU:
OCCT LINPACK:
OCCT GPU:
OCCT PSU:
Zdroj vykazuje pri zaťažení +12V vetvy skutočne nízke zvlnenie. Ani pri plnom zaťažení sa zvlnenie na tejto vetve nedostalo cez hranicu 70mV, čo možno považovať za skvelý výsledok. Maximálne namerané zvlnenie na +12V vetve predstavuje 69,217 mV.
OCCT testovanie +5V vetva
OCCT CPU:
OCCT LINPACK:
OCCT GPU:
OCCT PSU:
V podstate všetko v poriadku. Namerané zvlnenie spĺňa predpísanú ATX normu. Pri jednom meraní sa síce hodnota zvlnenia nebezpečne priblížila predpísaným 50mV, no našťastie túto hodnotu nepresiahla. Maximálne namerané zvlnenie bolo tentoraz 42,435 mV.
OCCT testovanie +3,3V vetva
OCCT CPU:
OCCT LINPACK:
OCCT GPU:
OCCT PSU:
Opätovne sa prejavilo pomerne výrazné zvlnenie na 3,3V vetve. DC-DC pravdepodobne nedostatočne filtruje vstupné napätie. To je však pomerne málo zvlnené, a preto ma takéto hodnoty na menej podstatných vetvách trocha zaskočili. 45,217 mV je maximum, čo som nameral. Samozrejme, aj pri tomto napätí zdroj splnil deklarovaných < 50 mV, čím spĺňa ATX normu.
Teplota a spotreba zostavy
Teplota zdroja sa počas testovania držala veľmi stabilne. 33 stupňov je maximum, čo som za pomoci sondy vo vnútri zdroja nameral. Skvelé hodnoty! Zdroj aj napriek dobrým teplotám nijak neprejavoval zvýšenú hlučnosť a zdroj možno prehlásiť za tichý. Ventilátor sa však točí neustále.
Certifikácia 80+ Gold v plnej kráse. V porovnaní s doteraz testovanými zdrojmi Antec HCP obstál na výbornú. Sami sa o tom môžete presvedčiť na konci recenzie, kde nájdete porovnávací graf.
Antec HCP750 - Výsledky testovania - 3DMark Vantage, Účinnosť
+12V vetva
Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.
Priemerná hodnota napätia z celého cyklu programu.
+5V vetva
Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.
Priemerná hodnota napätia z celého cyklu programu.
+3,3V vetva
Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.
Priemerná hodnota napätia z celého cyklu programu.
Účinnosť
Plugloadsolutions udelil tomuto produktu certifikát 80 Plus Gold. Zdroj vykazuje priemernú účinnosť 89,26%. Pri polovičnom, tzv. typickom, zaťažení sa účinnosť vyštverá o čosi vyššie, a to konkrétne na hodnotu 90,69%. Poďme sa pozrieť na účinnosť pri jednotlivých zaťaženiach.
Zaťaženie | Účinnosť |
20% | 88,61% |
50% | 90,69% |
100% | 88,47% |
Antec HCP750 - Záver
Po obrovskom sklamaní, ktoré priniesol zelený Antec z minulej recenzie, prichádza Antec HCP750. Reparát sa našťastie podaril, a ak sa pozrieme aj na cenovku, zelený Antec absolútne stráca aj toho posledného zákazníka. Zato HCP750-tka ich hneď niekoľko určite získa.
Antec preukázal, že pri zdrojoch to vie. Nie je však Antec ako Antec a ako pri iných komponentoch, aj pri zdrojoch treba vyberať z jednotlivých sérií nielen podľa toho, čo si môže užívateľ dovoliť, ale aj podľa toho, čo od samotného produktu očakáva. HCP750-tka spĺňa všetko, čo by poriadny zdroj spĺňať mal. Má vysokú účinnosť v širokom spektre, malé zvlnenie na +12V vetve, a neurazí ani vizuálne. Osadené sú vysoko-kvalitné súčiastky, ktoré predpovedajú dlhú životnosť samotného produktu. Antec si je istý a svoj HCP750 istí päťročnou zárukou priamo od výrobcu. Čo viac si priať? Možno tá cena by mohla byť o čosi priaznivejšia, no ťažko polemizovať. Porovnajme si však grafy spotreby a teploty oboch testovaných Antecov. Myslím, že vravia za všetko a netreba to nejak extra komentovať.
Pre plnú veľkosť kliknite na obrázok
Pre plnú veľkosť kliknite na obrázok
HCP rozbíja „zelené watty“ na plnej čiare. Za ten príplatok to určite stojí, keďže HCP nemá žiadne problémy so zvlnením na sekundáre, hodnoty napätí sú taktiež v norme a hlavne, zdroj sa takmer vôbec nehrial, čo je obrovské plus, najmä z hľadiska životnosti.
Nabudúce si predstavíme niečo extra. Corsair poslal na recenziu skutočne zaujímavý kúsok s modelovým označením AX760i. V podstate by to malo byť to najlepšie, čo Corsair na palube má. A aby som splnil, čo som sľúbil v minulej recenzii, prikladám priame porovnania teplôt a spotrieb jednotlivých testovaných zdrojov.
Zdroj Antec HCP750 si od nás odnáša ocenenie tip redakcie.
| Antec HCP750 | |
- celkové prevedenie | - Zvlnenie pri +3,3V a +5V je pomerne vysoké |
