Freezer 13 - arktický víchor za prijateľnú cenu

Arctic Cooling sa snaží upútať zákazníkov produktmi s najlepším pomerom cena/výkon. Pred krátkou dobou spoločnosť doplnila radu Freezer o nový prírastok a to konkrétne model Freezer 13. Ako chladič dopadne v našich testoch uvidíme ďalej.

Predstavenie chladiča, špecifikácie

Chladič sa k svojmu majiteľovi dostane v priesvitnom plastovom obale s papierovou výložkou na spodnej a zadnej strane, ktorá informuje o špecifikáciách a vlastnostiach chladiča. Balenie nie je nijako prečačkané no plní svoj účel, ktorému bolo navrhnuté – teda ochrana chladiča a ventilátora manipulácií a preprave chladiča. Keďže sa jedná o priesvitný obal, tak je možné vidieť už niektoré časti samotného chladiča ako ventilátor a rebrovanie chladiča. Balenie obsahuje samotný pasív chladiča s ventilátorom, manuál a príslušenstvo potrebné na bezproblémovú inštaláciu na platformy Intel a AMD.

S hmotnosťou 695g a rozmermi 123 * 96 * 130 mm môžeme chladič zaradiť medzi stredné veľké a chladiče strednej hmotnosti, ktorý sa vojde aj do skrinky menších rozmerov. Čo sa týka kompatibility tak chladič podporuje všetky najnovšie sockety pre platformy Intel aj AMD, to znamená socket 1366, 1156 a 775 pre Intel a socket AM3, AM2+, a staršie 939 a 754 pre AMD.

Spoločnosť Arctic zvolila pre tento chladič štandardný vežovitý tvar. Základňa chladiča je vyrobená z medi s rozmermi 40 * 32 mm. Styčná plocha základne je z dlhšej strany základne po oboch stranách zmenšená po 5mm, z dôvodu dvoch skrutiek, ktoré držia univerzálnu sponu pre ďalšiu montáž. Teda celková veľkosť styčnej plochy 32 * 30 mm, t.j. 960 mm². Nie je vyleštená, je tam vidno ešte malé stopy po frézovaní. Zo základne vo vzdialenosti 3 mm vychádzajú štyri medené heatpipe trubice s priemerom 6mm. Heatpipe trubice sú do vyfrézovaných kanálikoch v základni zapustené do hĺbky 3 mm a prispájkované.

Rebrovanie chladiča tvorí celkovo 45 hliníkových rebier o hrúbke 0,5mm. Začínajú vo vzdialenosti 27 mm a sú pravidelne od seba vzdialené 1,5 mm. Prvých 10 rebier najbližších k základni chladiča má menší rozmer. Výrobca týmto spôsobom chce zamedziť kolidácii chladiča s chladičmi severného mostíka dosky, resp. chladenia mosfetov na základnej doske – to záleží od orientácie chladiča. Bočné strany ostatných neskrátených rebier sú ohnuté o 90° nadol do vzdialenosti k ďalšiemu rebru, aby sa vytvorila „stena“, ktorá pomôže usmerniť tok vzduchu len jedným smerom, t.j. aby pri nárazoch vzduchu do heatpipe neunikal neohriaty prúd vzduchu zbytočne bokmi rebrovania. Všetky rebrá sú čiastočne vyleštené a k heatpipe trubiciam prilisované. Ukončenie trubíc je ako sme už u Freezera zvyknutý bez špeciálnych okrasných úprav, len preleštené.

O prievan medzi rebrovaním sa stará 92 mm ventilátor, ktorého stator s špeciálne tvarovaným rámom so štvoricou západiek sa jednoducho nasadí do predvyfrézovaných drážok v rebrách pasívu. Rám prilieha k pasívu veľmi tesne, aby sa zamedzilo nechceným stratám prietoku vzduchu mimo rebrovania.  Ventilátor využíva FDB (Fluid Dynamic Bearing) ložisko. Menovité napätie ventilátora je 12V s odberom prúdu 0,19A. Rýchlosť otáčania rotora je v rozmedzí 600 - 2000 RPM a je ovládané pomocou PWM. Výrobca ubáva prietok vzduchu 36,4 CFM, čo predstavuje 61,8 m³/h.  S týmito parametrami chladič má odviesť až 200W stratového tepla, čo u terajších Core i7 procesorov nie je žiaden problém.

Príslušenstvo

V príslušenstve toho veľa nenájdeme, no je tam všetko čo je potrebné na bezproblémovú montáž na oba platformy Intel aj AMD ako sme už spomínali vyššie.

Medzi príslušenstvom nájdeme:
- montážny kit pre Intel: univerzálna plastová spona, 2 skrutky, 4 push piny
- montážny kit pre AMD: univerzálna kovová spona, 2 skrutky
- predaplikovaná teplovodivá pasta MX-4
- manuál

Špecifikácie

Rozmery - 123 x 96 x 130 mm (d * š * v)
Materiál - 45 hliníkových rebier, hrúbka 0,5mm
Heatpipe – 4 kusy tvaru U Ø 6 mm
Ventilátor - 92mm, 600 – 2000 RPM (PWM kontrola)
Prietok vzduchu - 36.4CFM / 61.8 m³/h
Maximálna chladiaca kapacita - 200 W
Ložisko - Fluid dynamic bearing
Hmotnosť - 695g
Kompatibilita Intel: Socket 1366, 1156, 775
Kompatibilita AMD: Socket AM3, AM2+, 939, 754

Montáž a metodika testov

Spoločnosť Arctic volila u tohto chladiča čo najjednoduchší spôsob montáže navzdory univerzálnosti chladiča.  Tu výrobca uvádza jednu z kľúčových vlastností – to je montáž chladiča bez nutnosti vytiahnuť základnú dosku z počítačovej skrinky. V návode je podrobne opísaná montáž pre oba platformy. My si popíšeme postup pri montáži pre Intel platformu a to konkrétne pre socket 1156, keďže na tejto budeme aj následne testovať.

Montáž začíname sňatím ventilátora z pasívu chladiča, aby sme sa so skrutkovačov vedeli dostať k otvoru.

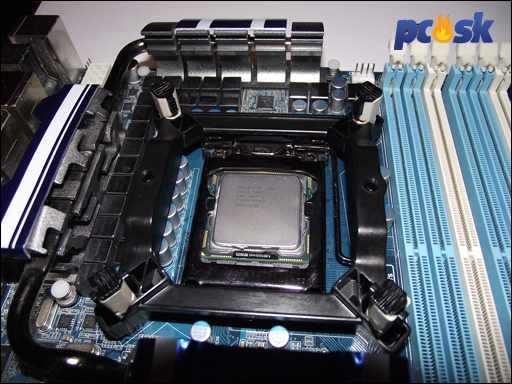

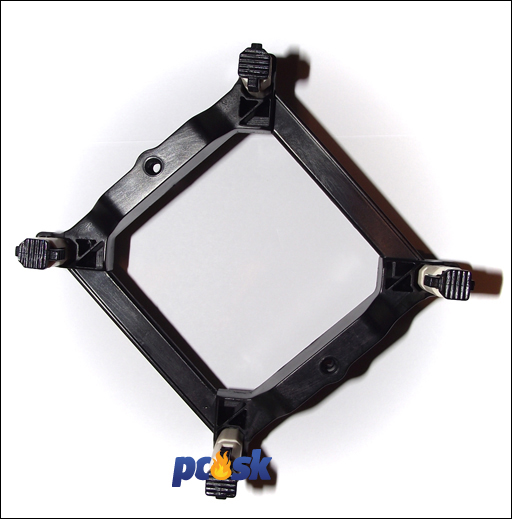

Do plastovej univerzálnej spony osadíme špeciálne push piny do montážnych dier pre socket 1156. V spone sú to stredné dierky. Následne sponu s pinmi vložíme cez montážne otvory na základnú dosku a zatlačíme postupne všetky piny dovnútra, tak aby bolo počuť cvaknutie.

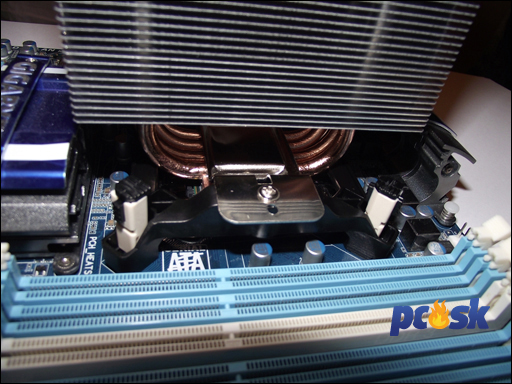

Ak máme takto dosku pripravenú, môžeme postúpiť osadeniu pasívu a následnému priskrutkovaniu. Skrutky doťahujeme striedavo na oboch stranách až na doraz. A nakoniec nič nebráni tomu, aby sme osadili na pasív ventilátor.

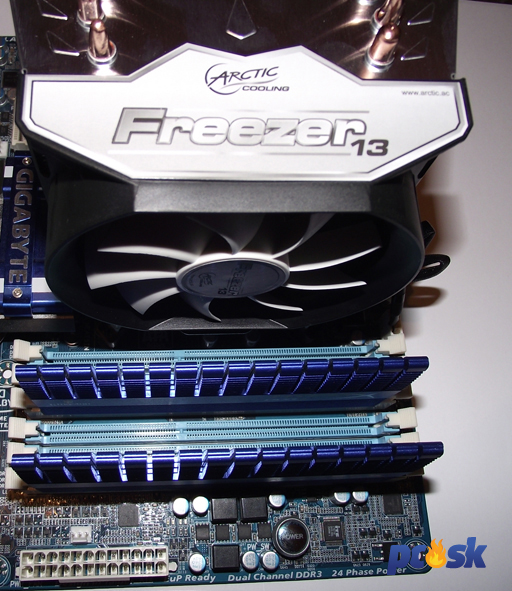

Chladič ma výhodu v tom, že je od prvého pamäťového slotu vzdialený dostatočne nato, aby sa do tohto slotu mohla umiestniť pamäť s vysokým chladičom.

Takže teraz nám nič nebráni, aby sme začali testovať.

Testy prebiehali na nasledujúcej zostave:
Procesor: Intel Core i7 860 default nastavenia, TURBO zapnuté
Základná doska: GIGABYTE P55A-UD6(C)
Pamäť: Kingston HyperX KHX1600C8D3T1K2/4GX 2x2GB
Grafická karta: Gainward GTX 480 1538MB
Zdroj: Akasa PowerXtreme 1200W 80+
Pevný disk: Western Digital FALS 1TB
Chladič procesora: Arctic Cooling Freezer 13


Metodika testovania

Ako zdroj vyžarovaného tepla sme vybrali high-end procesor firmy Intel pre socket 1156, Intel Core i7 860 na základných nastaveniach so zapnutým TURBOm. Recenzovaný chladič nasadíme podľa montážneho postupu popísaného vyššie. Chladič budeme testovať s napájaním ventilátora chladiča na 12V, 11V, 10V, 9V, 8V, 7V, 6V a 5V. Tu budeme sledovať aj meniace sa otáčky ventilátora. V teplotnom teste budeme sledovať meniacu sa teplotu v závislosti od napájania ventilátora chladiča. Pri teplotnom teste budeme procesor zaťažovať pomocou utility Intel BurnTest vo verzii 2.5 s nastaveniami 10 slučiek a 2048MB pamäte, čo predstavuje cca. 15 minút 100% záťaže procesora. Po ukončení záťaže z utility RealTemp odčítame teplotu procesora. Tá bude vyjadrená ako priemer maximálnych teplôt jednotlivých jadier procesora. Následne necháme procesor v stave bez záťaže 10 min. Po jeho uplynutí tohto času odčítame z utility RealTemp opäť teplotu bez záťaže. Tá bude vyjadrená ako priemer minimálnych teplôt jadier procesora. Testovanie prebiehalo za okolitej teploty 23°C. Pre porovnanie sme do grafu pridali výsledky chladiča Evercool Transformer 4 s jedným dodávaným ventilátorom umiestneným ako PUSH ventilátor na vyššie spomínaných napätiach.

Výsledky merania a zhodnotenie

Na tomto grafe je možné vidieť závislosť otáčok ventilátora chladiča na napájaní ventilátora. Tu si je možné všimnúť, že oproti ventilátoru chladiča Evercool Transformer 4 sú otáčky na rovnakých napätiach viac ako dvojnásobné a so znižujúcim napätím napájania sa rozdiel otáčok blíži až k trojnásobku.

Na druhom grafe je vyobrazená závislosť teploty od otáčok ventilátora chladiča v stave bez záťaže IDLE a v záťaži LOAD. V stave bez záťaže sú výsledky chladičov skoro na rovnako, maximálna rozdiel medzi chladičmi je 1°C. Opačná situácia nastáva v stave záťaže procesora, kde chladič Freezer 13 dosahuje oproti porovnávanému chladiču na všetkých napájacích napätiach ventilátora nižšie teploty. Iba pri napájaní ventilátora 12V sú výsledky teplôt procesora rovnaké. Lepšie teploty chladiča Freezer 13 zabezpečujú vyššie otáčky a teda vyšší prietok vzduchu cez rebrovanie chladiča.

Záver

Chladič Freezer 13 nás milo prekvapil svojím kvalitným spracovaním a dizajnom a dosahovaným výkon. Tento dojem ešte viac umocní aj MSRP, teda výrobcom odporúčaná retail cena na 27,60 Eur, čo je len o necelých 3 Eur viac ako jeho menší brat Freezer 7 Pro Rev.2.  Zároveň ukázal, že dokáže prijateľne schladiť aj high-end procesory oboch platforiem, ktoré vyžarujú množstvo stratového tepla.

Za zapožičanie chladiča Freezer 13 ďakujeme spoločnosti Arctic.
