NH-D15 vs Dark Rock Pro 4 vs R1 Ultimate

Na našom fóre som už dávnejšie avizoval, že chystám test troch top vzduchových chladičov - Noctua NH-D15, Cryorig R1 Ultimate a Be Quiet! Dark Rock Pro 4. Všetky merania a fotenie mám už za sebou a porovnávaciu recenziu si môžete konečne dnes prečítať. Porazí nováčik Dark Rock Pro 4 legendárnu Noctuu alebo výkonný Cryorig R1 Ultimate?


NH-D15, DR Pro 4, R1 Ultimate - Dizajn, špecifikácie

Keďže sa nejedná o recenziu samotných chladičov, ale o porovnávaciu recenziu, balenia jednotlivých chladičov nebudem podrobne opisovať. Trochu viac sa zameriam na dizajn chladičov.



Zhodne po dva 140mm ventilátory má Noctua NH-D15 aj Cryorig R1 Ultimate. Chladič Be Quiet! má naopak jeden 135mm ventilátor a druhý ventilátor je na Dark Rock Pro 4 s rozmerom 120mm. Ak sa pozriem na počet heatpipe trubíc najviac ich majú Cryorig a Be Quiet! zhodne po 7 s priemerom 6mm a potom Noctua so 6 trubicami - priemer rakúska firma neuvádza.



Výkon ventilátorov je rovnako rôznorodý. Papierovo vyzerajú byť najvýkonnejšie ventilátory Noctua a Be Quiet!
Prvé menované majú najvyšší prietok, tie druhé zase statický tlak.



Špecifikácie

Be Quiet! Dark Rock Pro 4
Rozmery pasívu (s ventilátormi)
162.8x136x145.7 mm (h x š x v)
Hmotnosť (bez ventilátora)
-
Hmotnosť (s ventilátormi)
1113g
Materiál rebier
hliník
Heatpipes
7x6 mm
Materiál heatpipes
poniklovaná meď
Základňa
poniklovaná meď
Ventilátor
2x
Rozmery ventilátorov

120x120x25 mm

135x135x25 mm

Otáčky ventilátorov
700 - 1600 RPM +/- 10%
Maximálny prietok vzduchu ventilátorov
-
Hlučnosť ventilátorov
max 24.3 dBA
Maximálny statický tlak ventilátorov
1.8mm H2O
Ložiská ventilátorov
-
Konektor ventilátorov
4pin PWM
Maximálne TDP
250W
Kompatibilita
Intel
LGA 1366,115x, 2011(-3), 2066
AMD
AM2(+), AM3(+), AMF4, FM1, FM2(+)
Cena
~75 eur
Noctua NH-D15
Rozmery pasívu (s ventilátormi)
165x135x150 mm (h x š x v)
Hmotnosť (bez ventilátora)
980g
Hmotnosť (s ventilátormi)
1320g
Materiál rebier
hliník
Heatpipes
6
Materiál heatpipes
hliník
Základňa
poniklovaná meď
Ventilátor
2x
Rozmery ventilátorov

140x140x25 mm

140x140x25 mm

Otáčky ventilátorov
300 - 1500 RPM +/- 10%
Maximálny prietok vzduchu ventilátorov
140.2 m3
Hlučnosť ventilátorov
max 24.6 dBA
Maximálny statický tlak ventilátorov
1.51mm H2O
Ložiská ventilátorov
SSO2
Konektor ventilátorov
4pin PWM
Maximálne TDP
220W
Kompatibilita
Intel
LGA 2066, LGA 1366,115x, 2011(0/3), 2066
AMD
AM2(+), AM3(+), AMF4, FM1, FM2(+)
Cena
~80 eur
Cryorig R1 Ultimate
Rozmery pasívu (s ventilátormi)
168.3x140x142.4 mm (h x š x v)
Hmotnosť (bez ventilátora)
970g
Hmotnosť (s ventilátormi)
1282g
Materiál rebier
hliník
Heatpipes
7x6 mm
Materiál heatpipes
poniklovaná meď
Základňa
poniklovaná meď
Ventilátor
2x
Rozmery ventilátorov

140x140x25 mm

140x140x25 mm

Otáčky ventilátorov
700 - 1300 RPM +/- 10%
Maximálny prietok vzduchu ventilátorov
129 m/3
Hlučnosť ventilátorov
max 23 dBA
Maximálny statický tlak ventilátorov
1.44mm H2O
Ložiská ventilátorov
-
Konektor ventilátorov
4pin PWM
Maximálne TDP
250W+
Kompatibilita
Intel
LGA  1366,115x, 2011(-3), 775
AMD
AM2(+), AM3(+), FM1, FM2(+)
Cena
~80 eur

NH-D15, DR Pro 4, R1 Ultimate - Montáž, testovacia zostava

Montáž všetkých chladičov je pomerne jednoduchá. Ak by som ju mal ale ohodnotiť od najľahšej resp. najrýchlejšej, tak si prvé miesto odnesie Noctua, potom nasleduje Cryorig a na treťom mieste skončil Be Quiet. Menšie problémy som mal s montážou Cryorig R1 Ultimate – skrutky, o ktoré sa chladič primontuje, sú o niečo užšie ako samotné veľké pružinové skrutky – pri montáži ich treba mierne vytlačiť do strany.


Testovacia zostava

Stará testovacia doska doslúžila, keď sa jej "odpálil" konektor prídavného napájania. Navyše už nastal čas testovať chladiče na niektorom z aktuálnejších procesorov. So spoločnosťou Intel a Asus sme sa dohodli na zapožičaní procesoru i5-6600K spolu s doskou Asus Sabertooth Z170 Mark1. Na tomto kombe máme už otestované viaceré chladiče. Procesor síce nieje delidnutý (tento krok spraviť nemôžeme), ale všetky chladiče majú rovnaké podmienky.
Novým zdrojom v zostave bude modulárny zdroj Enermax RevoBron 600W, ktorý sa pýši 80 Plus Bronze certifikáciou, japonskými kondezátormi, či technológiou DFR. Aby sa aj po vypnutí mohla skrinka ochladiť, RevoBron má špeciálny regulátor pre ventilátory s názvom Coolergenie, ktorý zabezpečí aby sa ventilátory točili aj po vypnutí PC.





procesor
Intel i5-6600K@4,5GHz@1.35v
grafická karta
Onboard
základná doska
Asus Sabertooth Z170 Mark1
SSD
OCZ Octane 128GB
RAM 16GB HyperX Savage DDR4
zdroj
Seasonic SnowSilent 750W
skrinka
SilverStone TJ04-E
operačný systém
MS Windows 10
použitý softvér
Prime95, RealTemp
systémové ventilátory
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM




procesor i5-6600K poskytla spoločnosť Intel

dosku Asus Sabertooth Z170 Mark1 poskytla spoločnost Asus


SSD Octane 128GB poskytla spoločnosť OCZ


Skrinku TJ04-E poskytla spoločnosť SilverStone


Zdroj RevoBron poskytla spoločnosť Enermax.

DDR4 pamäte HyperX Savage poskytla spoločnosť Kingston


Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM

Metodika merania

Ako „vykurovacie teleso“ slúži Intel i5-6600K pretaktovaný na 4,5GHz s napätím 1,35V. V skutočnosti sú napätia o niečo vyššie, aspoň podľa CPU-z.

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

Pre lahšiu možnosť merania hluku a nastavovania otáčok ventilátorov, bola bočnica na skrinke po celý čas dole.


NH-D15, DR Pro 4, R1 Ultimate - Výsledky meraní

12V, 5V

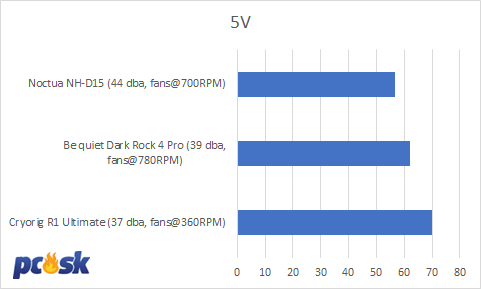

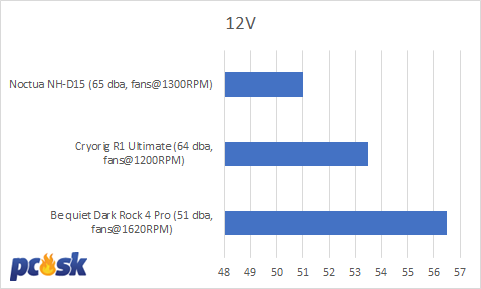

Prvé dva testy boli pomerne jednoduché. 12V a 5V test kedy ventilátory bežali na plné a na najnižšie otáčky. Ako vidíte z grafov, najlepšie sa darilo chladiču Noctua. Pri 12V teste dopadol najhoršie z testovanej trojice chladič Be Quiet, ktorý zaostával za D15 o 5.5 stupňa Celzia, Cryorig R1 Ultimate o 2.5 stupňa. Možno prekvapivo najhlučnejším chladičom bol Noctua NH-D15. Výsledných 65dBA (spolu s okolitým hlukom) som nameral približne 10cm od chladiča. Dark Rock 4 Pro je jednoznačne najtichším chladičom.

47dBA

Aby bolo porovnanie chladičov čo najpresnejšie, chladiče som otestoval pri rovnakej hlučnosti – to dá o ich výkone lepší prehľad. Testy prebehli pri rovnakej hlučnosti 47, 43, 39 a 35dBA. Pozrime sa na prvý test pri rovnakej hlučnosti 47dBA.
Graf
Víťazom sa opäť stáva Noctua NH-D15 a to pomerne s vysokým náskokom 5 stupňov Celzia. Pri tomto teste poskočil na druhé miesto Be Quiet s jeho chladičom Dark Rock 4 Pro. Ventilátory Be Quiet sa točili na 1400RPM čo len dokazuje, že sú tieto ventilátory naozaj tiché.

43dBA

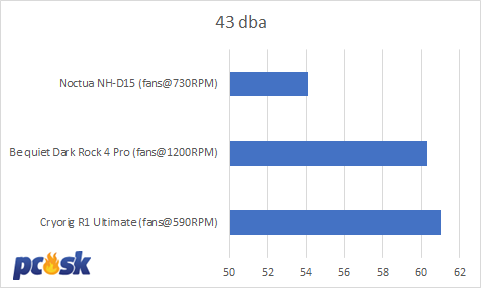

Zrovnanie otáčok ventilátorov na rovnakú hlučnosť 43 dBA neprinieslo oproti predchádzajúcemu testu žiadne zmeny. Prvé miesto obhájil chladič Noctua, druhé patrilo Dark Rock Pro a na chvoste sa opäť ocitol Cryorig R1 Ultimate.

39dBA

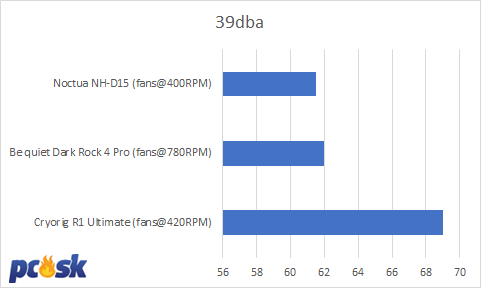

Konečne sa nám situácia trochu dramatizuje a zatiaľ neporazená D15 sa má čoho obávať. Dark Rock 4 Pro dýcha Noctue na krk. Nakoniec však zaostáva o 0.5 stupňa Celzia. Cryorig R1 Ultimate v tomto teste už viac zaostáva – 7.5 stupňa je už priepastný rozdiel. Na vine sú ventilátory, ktoré pri 420 RPM nemajú dostatočný výkon a netlačia dostatok vzduchu cez chladič. Na druhej strane Noctua ventilátory s iba 400 RPM dokázali odviesť oveľa lepšiu prácu.


35dBA

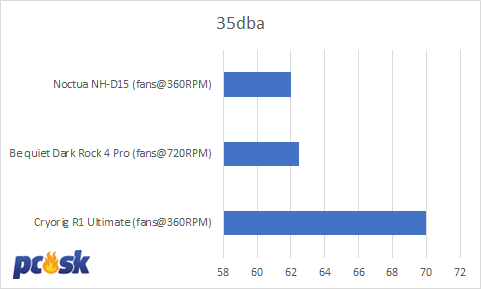

Pri znížení otáčok na úroveň hluku 35dBA som zaznamenal takmer podobné výsledky. Teploty u NH-D15 a Dark Rock Pro 4 stúpli o 0.5 stupňa na výsledných 61.5 resp 62 stupňov celzia. U chladiča spoločnoti Cryorig to bolo rovný 1 stupeň celzia.


NH-D15, DR Pro 4, R1 Ultimate - Záver

Kráľ ostáva neporazený…Noctua opäť obhájila pozíciu najvýkonnejšieho a najlepšieho chladiča na trhu a jediné čo sa mu dá vytknúť je farba ventilátorov (aj keď už aj to Noctua vyriešila a na computexe predstavila celočiernu verziu D15tky). Za svoje peniaze dostanete jednoducho kvalitu a výkon. Špičkové ventilátory, ktoré budú bežať niekoľko rokov v kuse bez zaváhania. Aj keď to na začiatku testovania nevyzeralo úplne dobre s chladičom Be Quiet! Dark Rock Pro 4, pri zregulovaní výkonu na minimálnu úroveň hluku dýchal tento chladič Noctue na krk. Pochvalu si zaslúžia tiché a výkonné ventilátory Be Quiet!. Otázne je, akoby tento chladič dopadol, ak by mal dva 140mm ventilátory. Osobne predpokladám, že by v posledných dvoch testoch dosiahol rovnaký výsledok ako NH-D15.
Cryorig R1 Ultimate je výkonným chladičom, avšak pokým nezačnete regulovať jeho ventilátory. Pre udržnie lepších teplôt musíte nechať ventilátory bežať aspoň na 1000RPM. To však znamená pomerne výrazný hluk.
Do tichých zostáv by som jednoznačne volil NH-D15 alebo Dark Rock Pro 4.


1 miesto: NH-D15

2.miesto: Dark Rock Pro 4

3.miesto: R1 Ultimate



Za zaslanie chladičov do testu ďakujeme spoločnostiam Noctua, Be Quiet! a Cryorig.
