Trh so základnými doskami je už nejakú dobu pomerne stereotypný a v mori dosiek pre Haswell procesory sa výrobcovia snažia zaujať zákazníkov rôznymi spôsobmi. Základná doska v dnešnej recenzii určite nepatrí medzi nudný, sivý priemer. Poskytuje totiž bohaté funkcie v čoraz obľúbenejšom mini-ITX formáte.
ASUS Z97I-PLUS - Balenie, príslušenstvo
Reč je o základnej doske Z97I-PLUS od ASUS, ktorú kúpite v slovenských e-shopoch približne od 141€. Doska v maličkom mini-ITX formáte poskytuje však veľké možnosti. Balenie nie je nijak výstredné, no obsahuje všetko čo má.
Už balenie evokuje, že pôjde o výkonnú dosku a v malej škatuli sa okrem manuálu a DVD s ovládačmi a softvérom nachádzajú až 4 SATA káble, Q-konektor a antény pre príjem Wi-Fi. Správne, k tomuto krpcovi nemusíte ťahať sieťový kábel.
Kompletné príslušenstvo
- užívateľský manuál
- DVD s ovládačmi a softvérom
- 4x SATA3 káble
- 1x záslepka na zadný panel
- 1x 2T2R dvojpásmová anténa
- 1x Q-konektor
- 1x 2-v-1 Wi-Fi anténa
ASUS Z97I-PLUS - Funkcie dosky, špecifikácie
Z97I-PLUS je doska primárne zameraná na poskytnutie dlhej životnosti s čím súvisia aj niektoré jej funkcie. Doska neurazí samozrejme ani hráčov či náročnejších užívateľov.

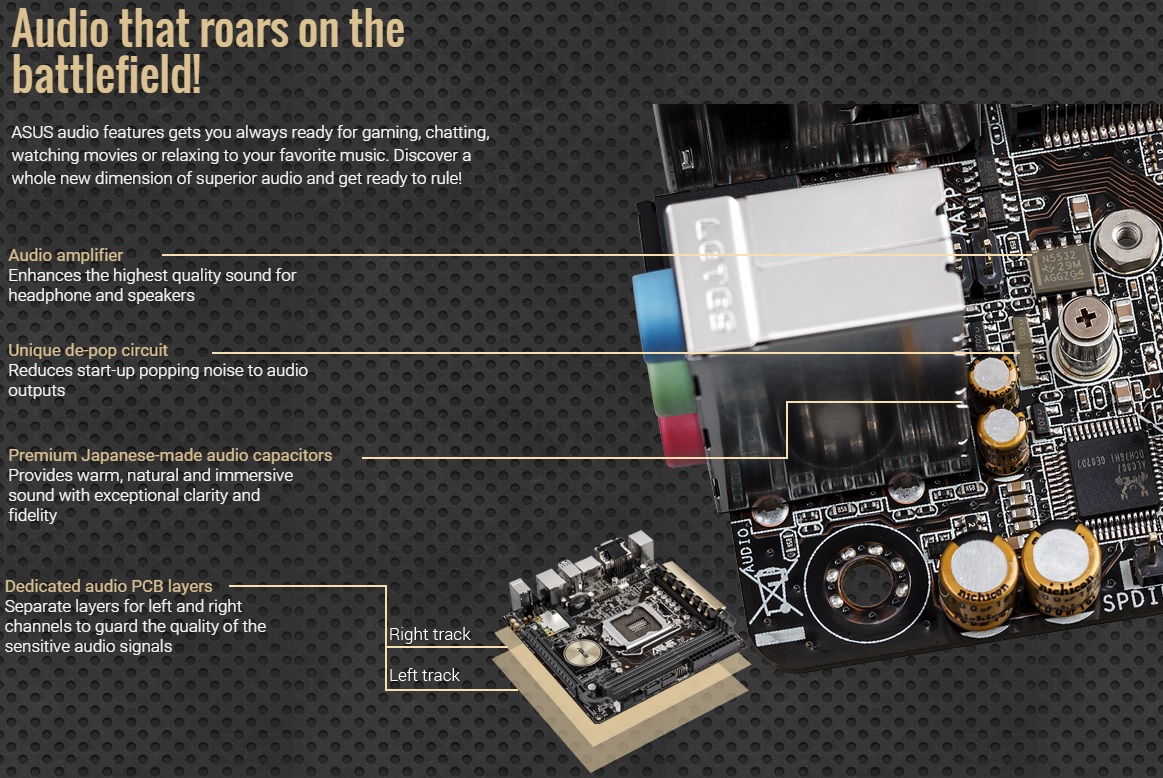

Hráčov môže osloviť napríklad kvalitnejšia audio výbava pozostávajúca z japonských pozlátených audio kondenzátorov či oddelených vrstiev PCB za cieľom zachovania čistejšieho zvuku.

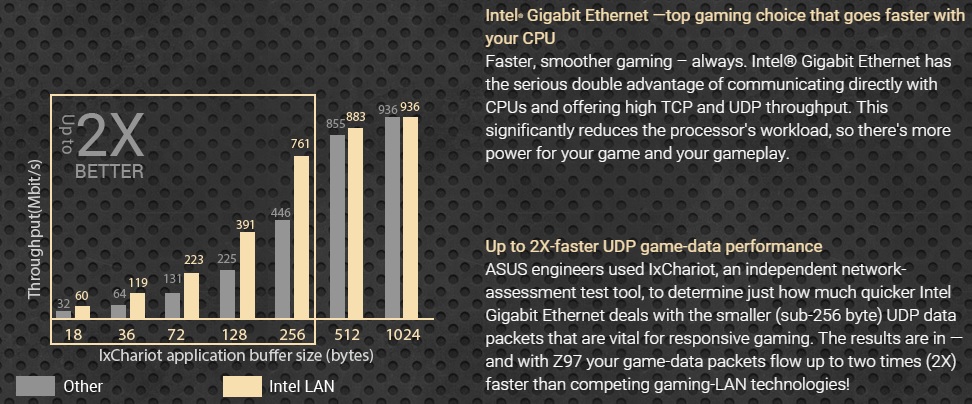

Aj rýchle sieťové prenosy do Internetu môžu prísť vhod hráčom preferujúcim online hry. Na tejto doske slúži gigabitový Intel sieťový čip, s ktorým by prenosy UDP datagramov mali byť až 2x rýchlejšie ako u konkurencie (rozumej Killer).

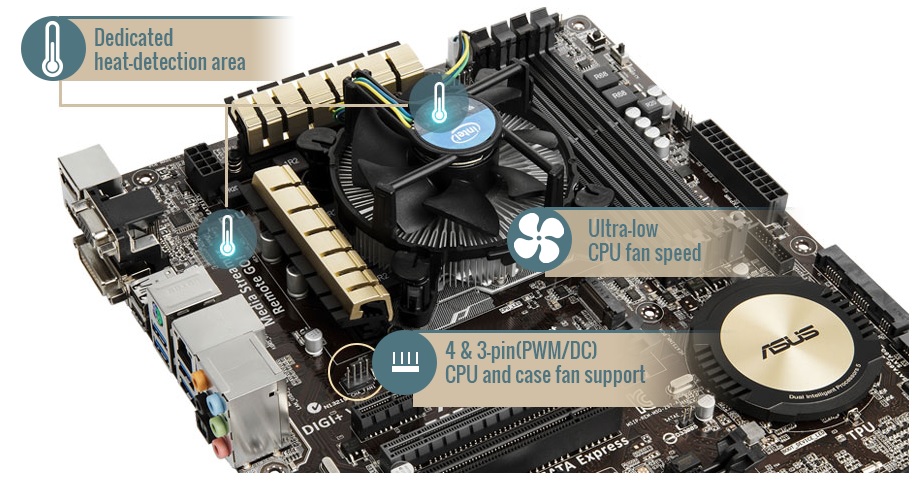

Fan Xpert 3 je pravdepodobne najprepracovanejšia aplikácia pre regulovanie ventilátorov. Nezáleží či používate 3-pinový alebo 4-pinový ventilátor, s Fan Xpert 3 ovládnete všetky.
O ochrane a výdrži dosky som už čosi spomínal. ASUS hrdo hlási, že táto doska je kompatibilná s viac ako 1000 zariadeniami (procesory, RAM, grafické karty...) a prešla náročnými testami, ktoré trvali viac ako 7000 hodín. Dôležitá je však aj funkcia marketingovo označená ako 5x Protection, ktorá pozostáva z precízneho digitálneho napájania procesora, ochranou proti prepätiu v napájaní DRAM, kvalitných kondenzátorov, ktoré vydržia 2,5x dlhšie ako obyčajné, ESD ochrany proti elektrostatickým výbojom a ASUS sem zaradil aj zadný panel z nehrdzavejúcej ocele s trojnásobnou životnosťou. Odolnosť dosky výrobca demonštruje aj 3-ročnou zárukou.

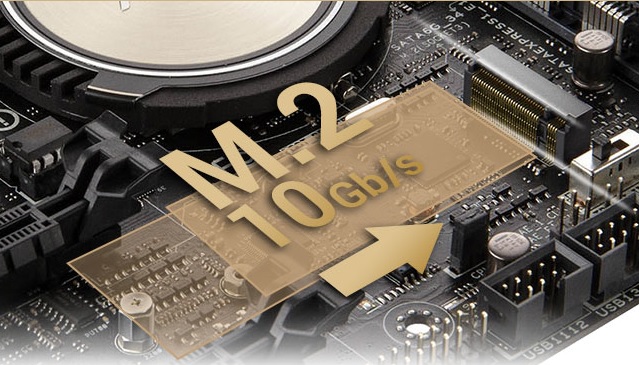

Majitelia čoraz dostupnejších SSD môžu aj na tejto maličkej doske naplno využiť potenciál SSD. M.2 slot s rýchlosťou 10Gb/s totiž ASUS vtesnal na zadnú stranu PCB.
Okrem rýchleho LAN portu disponuje doska aj rýchlou dvojpásmovou Wi-Fi technológiou štandardu 802.11ac s rýchlosťou 867Mb/s. S použitím aplikácie Wi-Fi Go! môžete navyše počítač ovládať na diaľku a pristupovať tak k svojim súborom.
Špecifikácie
| ASUS Z97I-PLUS | |
Formát | mini-ITX (17x17cm) |
Socket | Intel LGA1150 |
Čipset | Intel Z97 Express |
Operačné pamäte | 2 DIMM sloty maximálne 16GB DDR3 v dvojkanálovom zapojení s frekvenciou 3200MHz (OC) podpora XMP |
Rozširujúce sloty | 1x PCIe 3.0 x16 |
Úložisko | Intel Z97 čipset 4x SATA3 1x M.2 Socket 3 s M Key (10Gbps) |
USB | Intel Z97 čipset 6x USB 3.0 (4x na zadnom paneli, 2x na doske) 6x USB 2.0 (4x na zadnom paneli, 2x na doske) |
LAN | 1x Intel I218V Gigabit LAN |
Bezdrôtové siete | Wi-Fi 802.11 a/b/g/n/ac a Bluetooth 4.0 |
Multi-GPU | nie |
Audio | 7.1-kanálové HD audio kodek Realtek ALC892 |
Zadný panel | 1x PS/2 pre klávesnicu/myš 1x D-Sub 1x DVI-I 1x HDMI 1x DisplayPort 4x USB 2.0 4x USB 3.0 1x RJ-45 3x audio jack 1x optický S/PDIF výstup |
Interné konektory | 1x konektor pre pripojenie PC skrine 1x TPM header 1x konektor pre CPU ventilátor (4pin) 2x konektor pre systémové ventilátory (4pin) 1x 24pin ATX konektor 1x 8pin 12V konektor 1x AAFP 1x USB 2.0 konektor 1x USB 3.0 konektor 1x S/PDIF výstup 1x MemOK! tlačidlo 1x konektor pre slúchadlá 1x jumper pre vymazanie CMOS |
Dodávaný softvér | ovládače ASUS Utilities EZ Update Antivírus |
Cena (február 2015) | od 141€ (zdroj: heureka.sk) |
ASUS Z97I-PLUS - Čipset, bližší pohľad na dosku
Čipset
Základná doska v dnešnom teste ťaží z moderného Intel Z97 čipsetu, ktorý prekonáva iba Intel X99 čipset pre fajnšmekrov. Z97 oproti minulému Z87 neprináša príliš veľa markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.
PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.
Detaily dosky
Pri pohľade na samotnú základnú dosku udrie do oči zaujímavá farebná kombinácia, ktorá navodzuje dojem luxusu a elegancie. Za vydarené považujem zlaté prvky na pasívoch VRM a PCH. Trochu netradičný je aj layout dosky kde je pasív VRM na "severe" a pasív PCH na opačnom konci dosky. Tieto dva prvky tak nie sú medzi sebou prepojené heatpipe do tvaru L ako je tomu napríklad u Gigabyte Z97N-Gaming 5 alebo MSI Z97I-Gaming AC. Na doske by tak podľa ASUS-u malo byť viac miesta pre rozmerné chladiče. Zadná strana nie je úplne prázdna a ustúpiť na ňu musel M.2 slot s podporou SATA a PCIe. PCB dosky je pevné a tvorí ho 8 vrstiev.
Pri detailnejšom pohľade do okolia patice zistíme, že napájanie zabezpečuje 6 fáz. 8-pinový EATX konektor pre napájanie procesora je natlačený hneď vedľa pasívu nad VRM.
Sloty pre operačné pamäte sú dva a je tak možné využiť dual-channel zapojenie. Vložiť môžete maximálne 16GB DDR3 pamätí s taktom 3200GHz. Nechýba ani podpora XMP profilov. Sloty majú aretačné poistky iba z jednej strany čo pri tesných podmienkach trochu zľahčuje manipuláciu. Na úplnom okraji pri DIMM slotoch je veľký 24-pinový konektor pre napájanie dosky, konektory pre pripojenie PC skrine, dvojica SATA3 portov a jediný interný USB 3.0 konektor, s ktorým získate ďalšie 2 USB 3.0 porty. Druhá dvojica SATA3 portov je za DIMM slotmi. Všetky SATA porty sú vyvedené z čipsetu Intel Z97 a môžete ich využívať na párovanie do RAID polí.
Hoci po tejto doske nesiahnu náruživí hráči počítačových hier, doska má aj jeden PCIe 3.0 x16 slot pre grafickú kartu. Vedľa neho sa v rohu nachádza audio časť, ktorej srdcom je kodek Realtek ALC892 poskytujúci 7.1-kanálový HD zvuk. Modernejší ALC1150 výrobca nepoužil, čo je pre inak kvalitne vybavenú dosku trochu škoda. Kvalitné zosilňovače a japonské kondenzátory nechýbajú, na fyzické oddelenie od zvyšku PCB sa už miesto nenašlo. Pre ľavý a pravý kanál sú však vrstvy PCB oddelené. Na úplnom kraji pod kodekom sa nachádza SPDIF_OUT výstup.
Neprehliadnuteľným prvkom dosky je aj mini-PCIe slot, do ktorého už za vás výrobca nainštaluje Wi-Fi/Bluetooth kartu. Vďaka nej si môžete užívať bezdrôtové pripojenie so svetom s pásme 2,4GHz alebo 5GHz rýchlosťou až 867Mb/s pri štandarde 802.11ac a poteší aj Bluetooth 4.0. Pre skompletizovanie inštalácie musí užívateľ ešte ku karte pripojiť internú anténu, ku ktorej už len pripojí anténu pre príjem Wi-Fi signálu. Obe antény sú súčasťou balenia a inštalácia je veľmi jednoduchá. Externá anténa má dostatočné dlhý kábel a môžete ju tak umiestniť na vyvýšené miesto kde bude signál lepší. Naspodku má navyše magnet a pri umiestnení na kovový prvok tak anténa pevnejšie drží.
Vľavo od Wi-FI karty si našiel miesto AAFP konektor pre vyvedenia audia na predný panel. Pod Wi-FI modulom je interný USB 2.0 konektor a vedľa neho je sympatický pasív chladiaci PCH. Zlatý kruhový dizajn pôsobí atraktívne, avšak neodvedie pozoronosť od toho, že pasív je prichytený iba plastovými push-pinmi. Tie však držia našťastie pevne. Vidieť môžeme aj užitočné tlačidlo MemOK!, s ktorým nastavíme operačné pamäte na bezpečné hodnoty čo sa môže hodiť pri pretaktovaní. Na mieste je aj DRAM_LED, ktorá signalizuje prípadné problémy s RAM.
CMOS batéria nemá nárok na rozťahovanie a musela byť umiestnená vertikálne. S ňou susedí veľký TPM konektor a sústavu konektorov dopĺňa trojica konektorov pre ventilátory. Všetky sú 4-pinové, biely je určený pre ventilátor na CPU chladič, zvyšné 2 patria systémovým ventilátorom. Po osadení chladiča, zapojení 8pinového konektora pre napájanie CPU a osadení dosky do skrinky je zapojovanie ventilátorov skutočnou "radosťou". Nič pre netrpezlivých ľudí a tak káble pre ventilátory zapájajte radšej ešte predtým ako dosku vložíte do skrinky.
Mierne netradičné usporiadanie komponentov by malo zabezpečiť lešpiu kompatiblitu s chladičmi pre procesory. Kolízie by sa sa skutočne nemali obávať, pasív nad VRM je dostatočne ďaleko, problémom by u väčšiny chladičov nemali byť ani DIMM sloty.
V mojom prípade nie je použitý chladič príliš veľký a tak som nenarazil na žiadne problémy. Najtesnejšie to bolo v oblasti operačných pamätí kde chýbalo do kontaktu pár milimetrov.
Zostáva už len M.2 slot s rýchlosťou 10Gbps, ktorý však musel ustúpiť na druhú stranu dosky kde má dostatok miesta a podporuje zapojenie diskov s maximálnou dĺžkou 80mm.
Zadný panel malej dosky je vybavený nasledovne: 1x PS/2 port, dvojica USB 3.0 portov, D-Sub, DVI-I, HDMI, DisplayPort, 4x USB 2.0, 1x RJ-45, 2x USB 3.0, optický S/PDIF výstup a 3 audio jacky. Práve trojica audio jackov je trochu neštandardná a majiteľom 5.1 reproduktorových zostav nemusí stačiť. Chválim naopak prítomnosť každého druhu video výstupov. Všetky USB porty sú vyvedené z čipsetu.
ASUS Z97I-PLUS - BIOS
Verzia BIOSu v našom teste bola 2304. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi. ASUS však nespí a medzičasom vydal novšiu verziu BIOSu 2401. Tá však pridáva len vylepšenú kompatibilitu s CPU ventilátormi.
Po vyvolaní BIOSu sa zobrazí užívateľom jednoduchšie rozhranie nazvané ako EZMode. V tom je možné meniť poradie bootoania, aktivovať XMP profil, prejsť k regulovaniu ventilátorov či zapínať/vypínať Intel Rapid Storage technológiu.
Q-Fan Tuning ponúka prehľadnú reguláciu všetých ventilátorov.
Jednoduché pretaktovanie systému či nastavenie RAID polí je možné prostredníctom nástroja EZ Tuning Wizard.
Po prepnutí do Advanced Mode (kliknutím vpravo dole v EZ Mode alebo klávesou F7) sa zobrazia všetky útroby BIOSu. Karta Main ponúka len sumárny výpis o systéme.
Ai Tweaker je priestor, v ktorom sa môžu realizovať overclockeri. Meniť násobič, BCLK, časovanie pamätí a napätie jednotlivých častí je možné práve v tejto časti.
Položka Advanced ponúka taktiež rozmanité možnosti. Môžete aktivovať úsporné režimy jadier, určovať, ktoré jadrá sú aktivné a pod.
V podmenu PCH Configuration je možné nastavovať Intel Rapid Start a Smart Connect technológie.
V rôznych položkách karty Advanced nájdete tiež nastavenia pre správu SATA či USB portov ale aj možnosť ovládania Wi-Fi a Bluetooth.
Monitor dovolí nie len monitorovať, ale aj regulovať ventilátory. Taktiež sa tu nachádza nástroj Qfan Tuning, ktorý sám nastaví ventilátory. Qfan Tuning je tiež súčasťou balíka Al Suite 3.
V sekcii Boot nastavíte poradie bootovania diskov.
Do záložky Tool zamierite ak budete chcieť aktualizovať BIOS. Pre tento účel slúži nástroj ASUS EZ Flash 2 Utility. Škoda, že ASUS podobne ako ASRock neponúka možnosť pohodlnej aktualizácie priamo z Internetu.
Testovacia zostava, metodika, výsledky
Testovacia zostava
Testovacia zostava je zložená z moderného procesora Intel Core i5-4690 (Haswell Refresh), ktorý však bohužiaľ nemá odomknutý násobič. Procesoru sekunduje 8GB RAM pamätí od Adata. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD Graphics 4600. Rýchlym úložiskom je SSD ADATA Premier SP610 s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor | Intel Core i5-4690@3,5GHz |
RAM | 2 x 4GB Adata XPG |
SSD | ADATA Premier SP910 256GB |
grafiká karta | integrovaná v procesore |
| zdroj | Antec VP550F |
chladič CPU | Alpenföhn Brocken ECO |
skrinka | Antec Three Hundred Two |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Všetky základné dosky testujeme so 4-jadrovým procesorom Intel Core i5-4690 (Haswell Refresh) bez funkcie HyperThreading. Základný takt procesora je 3,5GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 3,7Ghz. S Turbom je možné dosiahnuť až 3,9GHz. 8GB (2x4GB) pamätí od Adata zapojených v dual channel beží na takte 1600MHz s časovaním 9-11-11-24. Tieto pamäte majú v XMP profile nahraté iné parametre - frekvenciu až 2800MHz s časovaním 12-12-12-26. Kvôli tomu, že niektoré dosky, resp. ich čipsety nedokážu zniesť viac ako 1600MHž bola ich frekvencia znížená práve na túto hodnotu s trochu agresívnejším časovaním, aby bolo porovnávanie objektívne.
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 4.50.3000. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky
Testy pamätí
Pamäťová priepustnosť nijak nevybočuje z nameraných hodnôt. Spomedzi mini-ITX dosiek, ktoré sme v teste mali je však najhoršia s výnimkou čítania, kde je ešte horšia Gigabyte Z97N-Gaming 5 (ASRock Q1900-ITX a Q2900-ITX dosky do úvahy neberiem).
Testy procesora
Ani v testoch procesora doska netrhá rekordy, rozdiely sú však minimálne.
Testy rozhraní
Všetky SATA3 aj USB 3.0 porty sú vyvedené z čipstu Z97 a nezaznamenal som žiadne prepady rýchlosti.
Pokiaľ ide o SATA3 tak ASUS sa očividne s HDTune kamaráti a prvé 3 priečky patria práve ASUS doskám. USB mierne zaostáva.
Pretaktovanie, teploty
Doposiaľ som mal s ASUS doskami pri pretaktovaní dobrú skúsenosť a aj napriek procesoru s uzamknutým násobičom sa mi spomedzi všetkých dosiek práve na ASUS doskách podarilo dosiahnuť najvyššie hodnoty BCLK. Túto povesť nepokazila ani Z97I-PLUS a najvyššia stabilná hodnota BCLK sa zastavila na 107,4MHz. Pri tejto hodnote ešte zbehol aj test Cinebench, v ktorom procesor dosiahol skóre 590b (nárast výkonu necelých 9%). Pri hodnote BCLK 107,5MHz Windows ešte nabootoval, benchmarky však už boli nestabilné a neprebehli do konca.
BIOS dosky ponúka aj možnosť jednoduchého, automatického pretaktovania s názvom EZ TuningWizard. Tento sprievodca podľa toho aký druh chladenia a na aké účely počítač budete využívať inteligentne pretaktuje procesor a RAM. V mojom prípade nastavil hodnotu BCLK na 102MHz a pre RAM nahral XMP profil. Vzhľadom na rezervy v BCLK mohol systém zvoliť agresívnejšiu hodnotu BCLK, no aj symbolická porcia výkonu navyše poteší menej skúsených užívateľov.
Rozsahy napätí a ich kroky
- BCLK: 80MHz - 300MHz (0,1Hz)
- frekvencia RAM: 800MHz - 3400MHz
- CPU Core Voltage: 0,001V - 1,920V (0,001V)
- CPU Cache Voltage: 0,001V - 1,920V (0,001V)
- GPU Graphics voltage: 0,001V - 1,920V (0,001V)
- CPU System Agent Voltage: 0,001V - 0,999V (0,001V)
- CPU Analog I/O Voltage: 0,001V - 0,999V (0,001V)
- CPU Digital I/O Voltage: 0,001V - 0,999V (0,001V)
- CPU Input Voltage: 0,8V - 2,700V (0,010V)
- DRAM Voltage: 1,2V - 1,92V (0,005V)
- PCH Core Voltage: 0,735V - 1,5V (0,005V)
- PCH VLX Voltage: 1,185V - 2,135V (0,005V)
Teploty
Namerané teploty v záťaží sú vynikajúce a našťastie sa na nich neodrazilo ani pripevnenie pasívu nad PCH push-pinmi.
Zhodnotenie a záver
ASUS Z97I-PLUS je rozhodne vydarenou mini-ITX doskou. Na malej ploche sa toho tlačí až-až a nič podstatné nechýba, snáď len niekoho môže mrzieť absencia 5 audio jackov. Trojica 3 konektorov pre ventilátory je na dosku takéhoto formátu slušná výbava, horšie je však to, že sú všetky na kope a po osadení dosky v skrini je k ním horší prístup.
To je však z drobných negatív asi všetko. Doska inak má všetko podstatné a pridáva aj niekoľko bonusov. Tým najväčším je asi Wi-Fi/Bluetooth modul, s ktorým nemusíte k doske naťahovať sieťový kábel. Spolu s Wi-Fi Go! tak môže ísť aj o horúceho adepta na použitie v HTPC. Výrazným plusom je aj prítomnosť rýchleho M.2 slotu. Kvalitnejšia audio či sieťová časť je už dnes štandardom, na ktorý sme si zvykli. V ASUS si tiež dávajú záležať na softvérovej stránke dosiek čo je vidieť nie len na BIOSe, ale aj na vynikajúcom balíku Al Suite 3, s ktorým ovládnete každý detail dosky. Doska tiež naznačuje, že by sa nebála pretaktovania čo však s našim procesorom nemôžem jednoznačne tvrdiť. Určite poteší aj nadštandardná 3-ročná zráuka. A čo cena? Tá nie je nijak premrštená a keď sa pozrieme na konkurenciu ako napríklad MSI Z97I-Gaming AC alebo Gigabyte Z97N-Gaming 5 tak zistíme, že obe sa cenovo pohybujú veľmi blízko.
ASUS Z97I-PLUS | |
Plusy | Mínusy |
- dizajn - Wi-Fi/Bluetooth karta - perfektný Ai Suite 3 softvérový balík - rýchly M.2 slot - široký výber video výstupov - slušné pretaktovanie cez BCLK, jednoduché automatické pretaktovanie cez EZ TuningWizard - prehľadný BIOS s množstvom nastavení - sieťová karta Intel - 3-ročná záruka | - audio mohlo využívať kodek Realtek ALC1150 - iba 3 audio jacky na zadnom paneli |
Za nadštandardnú výbavu na malom mini-ITX formáte, za výnimočnú softvérovú výbavu a za prijatelnú cenu získava základná doska ASUS Z97I-PLUS ocenenie tip redakcie.
