Montáž - Alphacool Eisbaer 120mm
Dovolím sa nadviazať na už bývalého kolegu Vladimíra Jančicha. Ten testoval ako Fractal Kelvin S24 tak aj Silent Loop 240 od spoločnosti BeQuiet! Skrátim to. Všetky 3 chladiče používajú identický montážny kit. Je to jednoduché, Alphacool ho licencuje ostatným výrobcom.

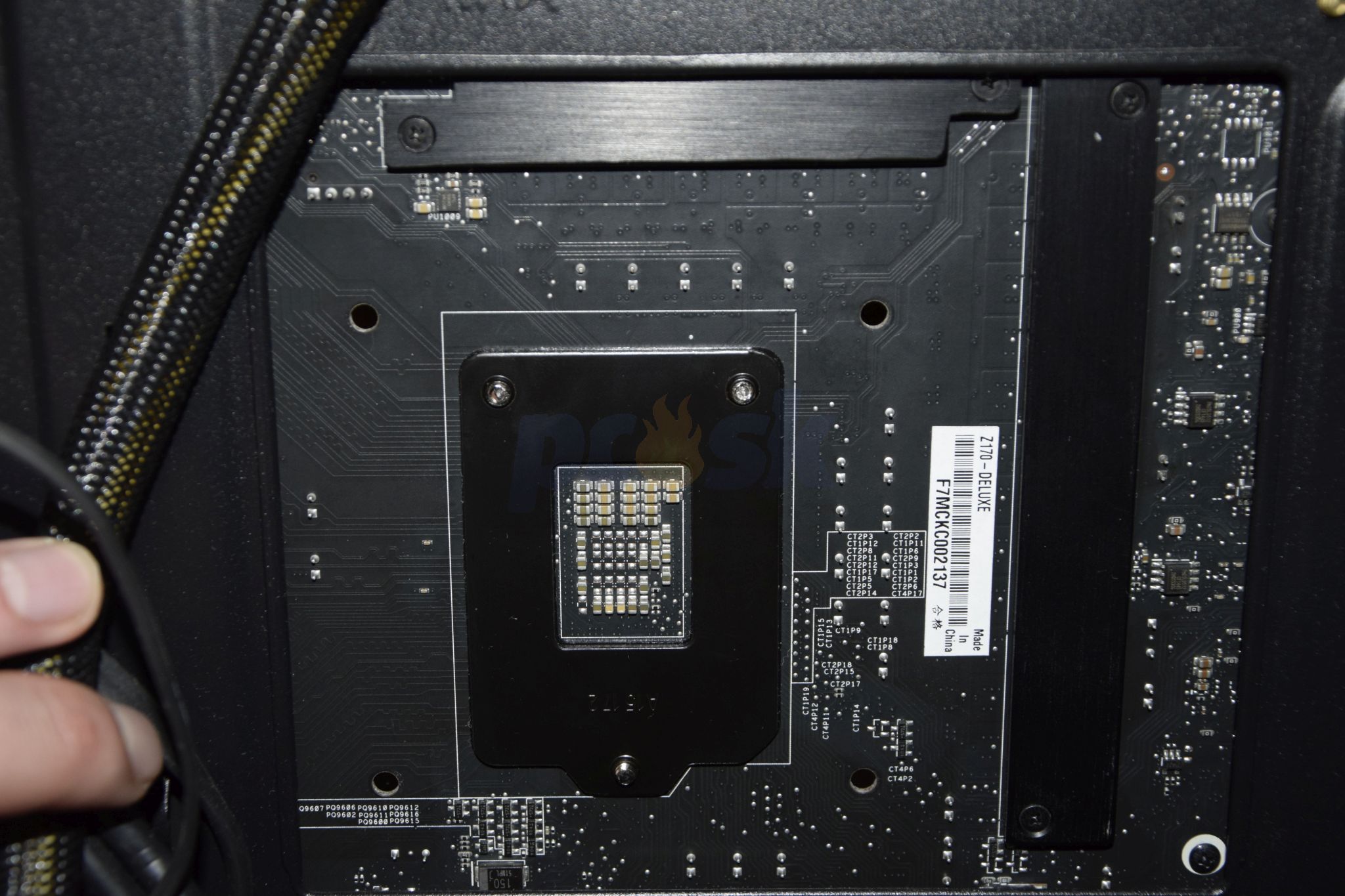

meníme starý backplate...

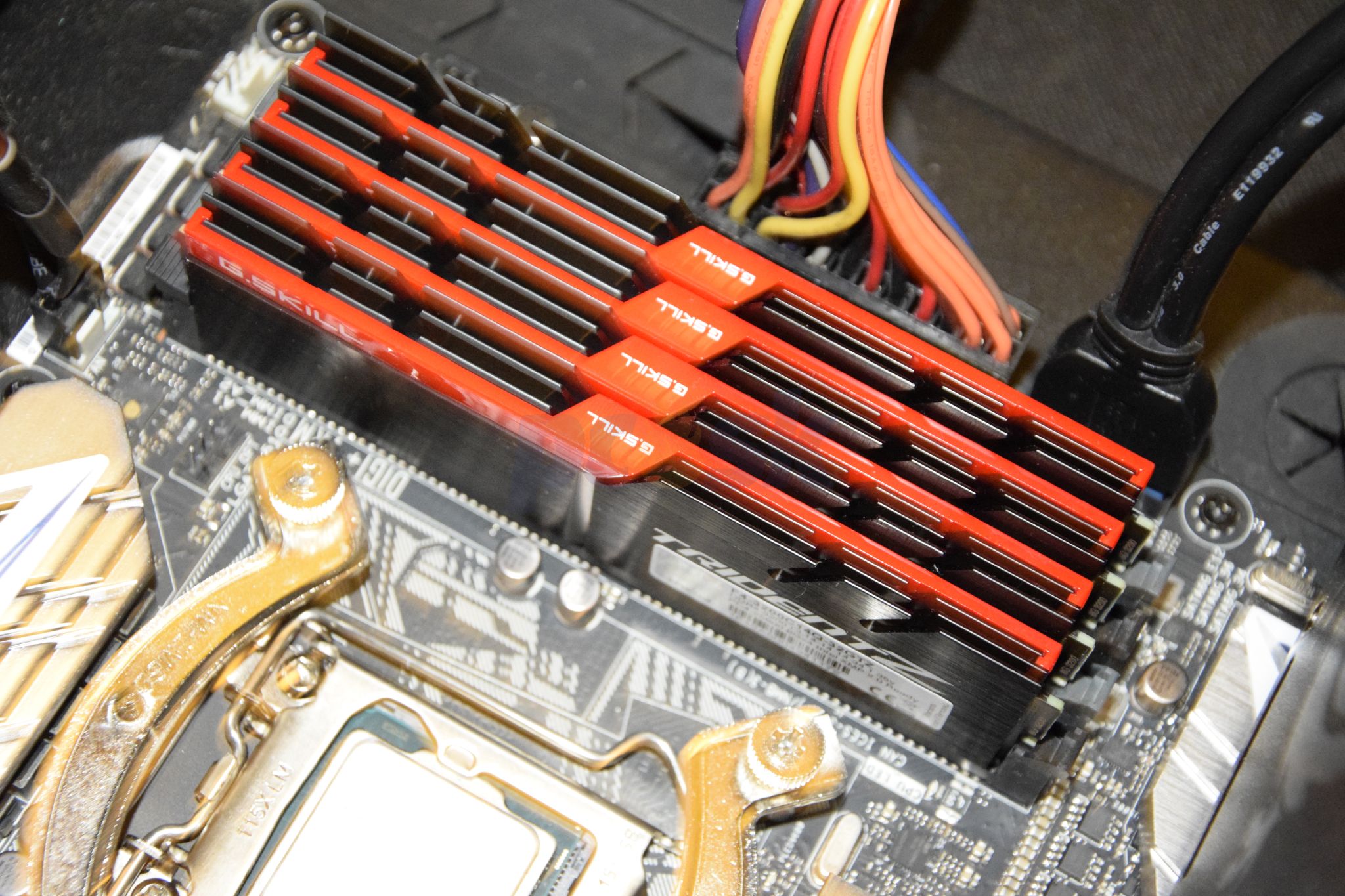

nové pamäte od spoločnosti G.skill
Tento kit je síce jednoduché riešenie ale na jeho montáž vyviniete poriadnu silu. Odporúčam vám prečítať podrobný návod od kolegu TU. Najjednoduchšia montáž je v prípade, že vytiahnete dosku zo skrinky a pomocná osoba nebude na zahodenie. Na rozdiel od SecuFirm2 je tento kit jednoducho na montáž ťažkopádny.
Ja to skrátim. Na CPU blok chladiča osadíme kovový rámček (skladá sa z 2 častí, ktoré do seba jednoducho zapadnú). Vložíme skrutku s pružinou a disperzný krúžok. To maticou zoskrutkujeme. Odporúčam maticu poriadne dotiahnuť (stiahnuť pružinu), ale len do tej miery, aby bolo možné hýbať so skrutkou. Keď to máme pripravené. Pripravíme si backplate, ten je plastový a má obojstrannú pásku. Všimnete si hlavne výrez na backplate pre skrutky, ktoré držia socket na doske. Ten vám musí presne sadnúť na dosku, nesmú kolidovať skrutky. Nezabudnite samozrejme pásku. Backplate osadíme a vlastnou váhou upevníme aby nám nelietal. Pripravený blok s radiátorom osadíme na procesor (nezabudnite na pastu – odporúčam 0,3-0,5mm guličku na stred a samozrejme odlepiť fóliu z bloku). Následne zatlačíme skrutku do závitu a pomaly doťahujeme. Dotiahneme párkrát kým nám nechytí závit a krížne (diagonálne) opakujeme proces. Doťahujeme dovtedy pokým vám dovolí pružina, aj keď by som na procesoroch Skylake radšej nechal trochu vôle, nech nedôjde k poškodeniu pinov na doske, či nebodaj k zlomeniu CPU (tenké PCB CPU). Chladič vám musí sadnúť, ináč nebude chladiaci výkon dobrý, to sa mi stalo prvýkrát, keď mi nedoliehala jedna strana. Pokiaľ máte príliš veľký rozptyl v teplotách (10°C+) je vhodné overiť, či je pasta správne rozotretá.

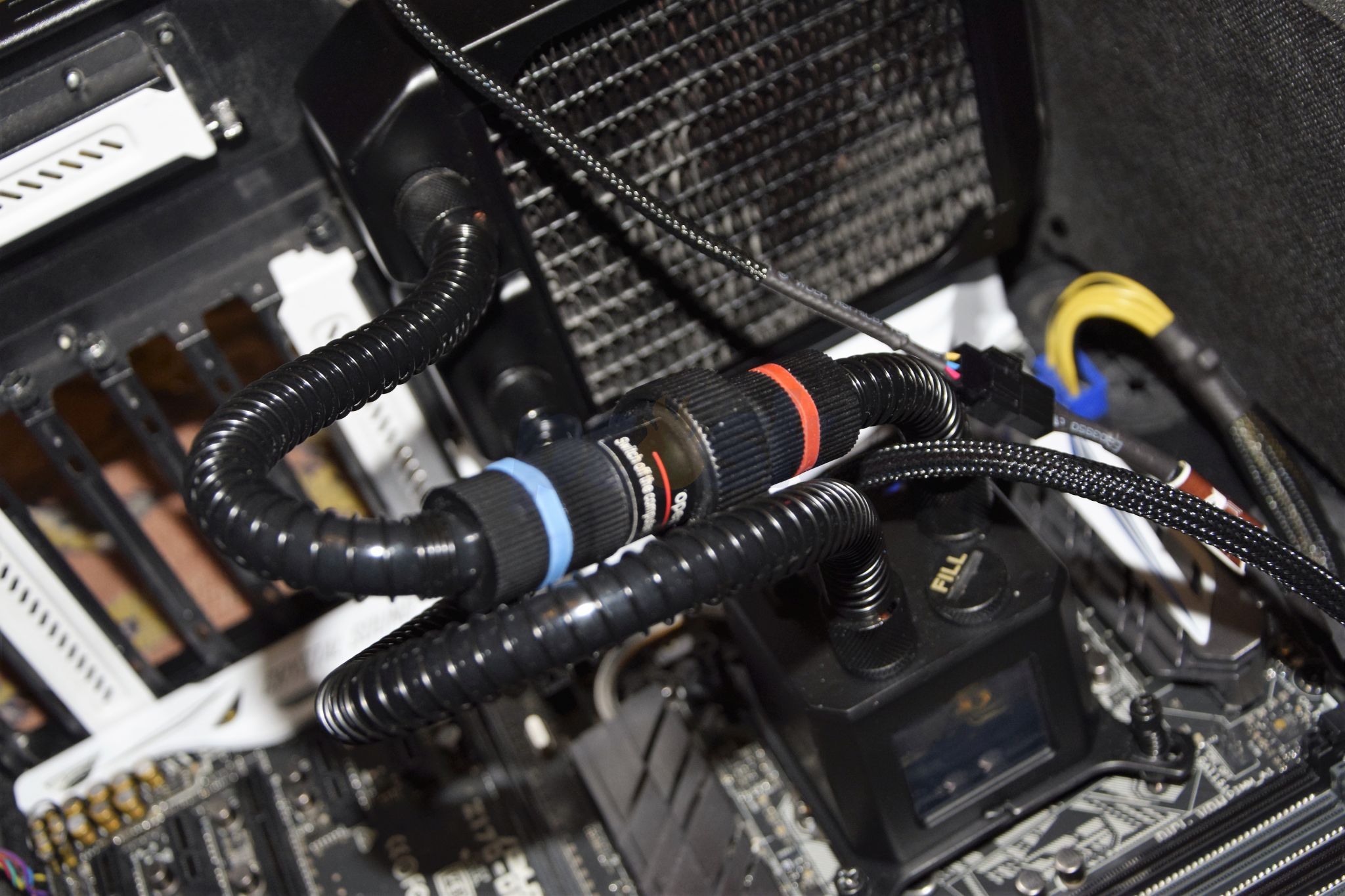

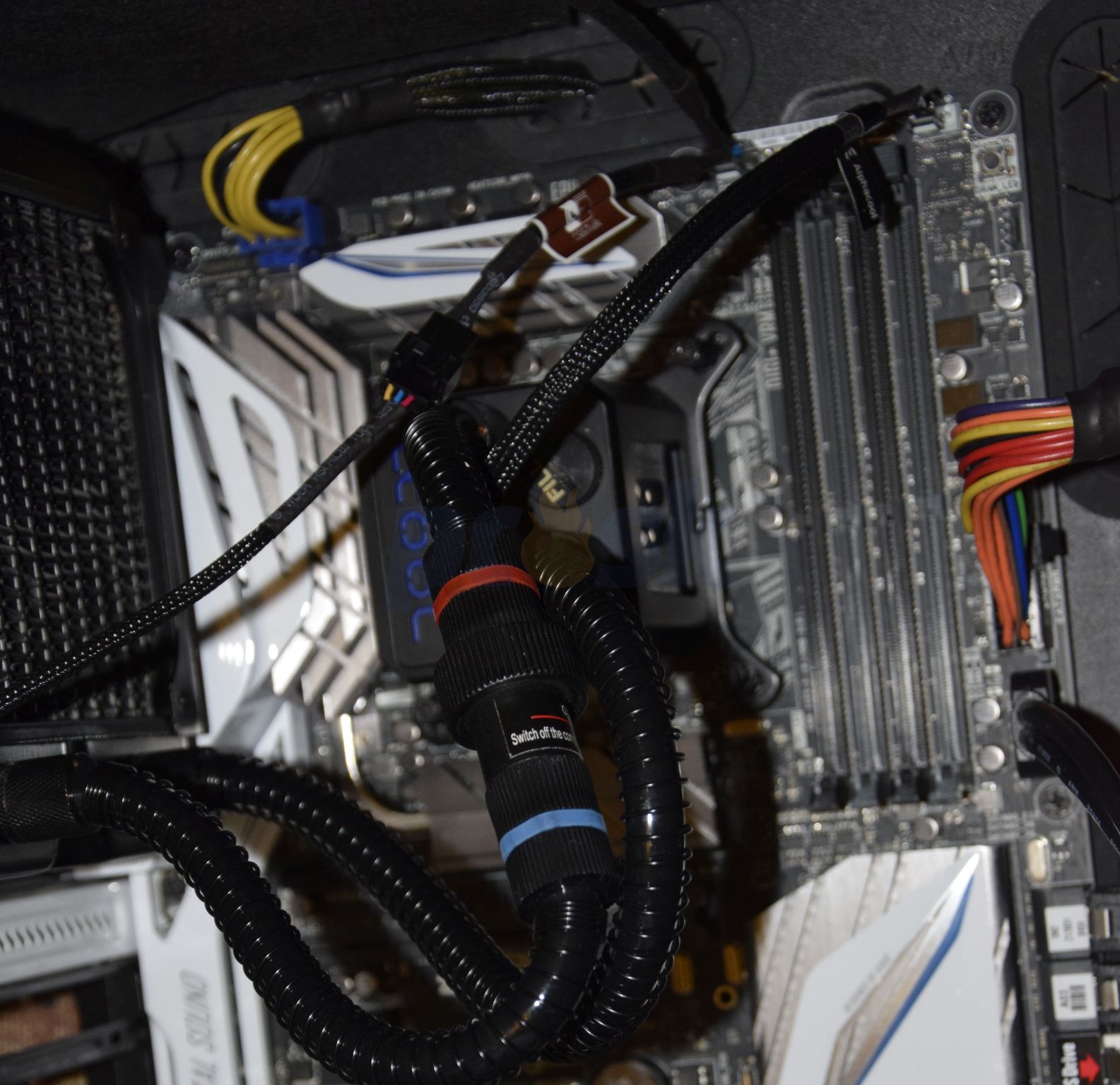

Nakoniec montujeme ventilátory (buď pomocou push alebo pull uchyteniu), predpokladám, že oba ventilátory budete mať v skrinke. Inštalovať môžete jeden alebo rovno obe. Je to na vás. Aj v relatívne malej Fractal Desing R4 Define nekoliduje radiátor osadený dvomi ventilátormi so samotným blokom. Ja budem testovať s oboma ventilátormi
