Vnútorné osadenie, použité komponenty

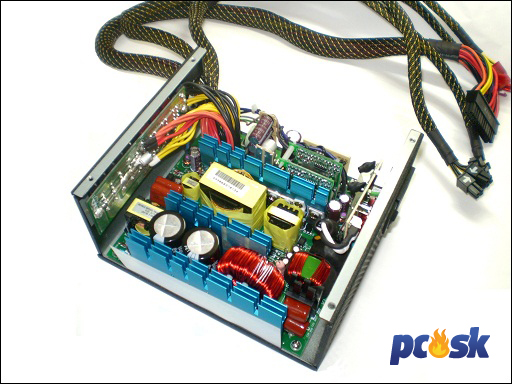

Zdroj sa nám po odskrutkovaní štyroch skrutiek ukáže v celej svoje vnútornej kráse. Niekoho zaujme husté a profesionálne vyzerajúce rozloženie súčiastok na hlavnom PCB, iný si zaľúbia modré eloxovaním upravené chladiče, ktoré majú na starosti udržať polovodičové výkonové prvky v pracovných medziach teplôt. Na prvý pohľad vyzerá byť zdroj veľmi kvalitne spracovaný.

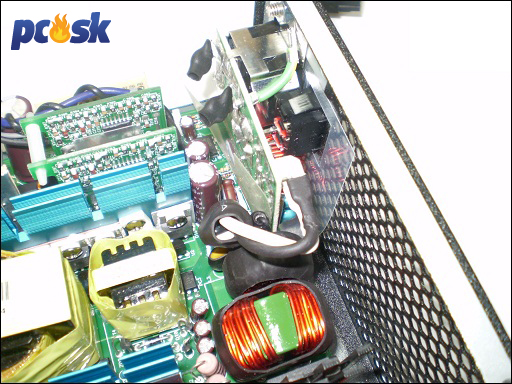

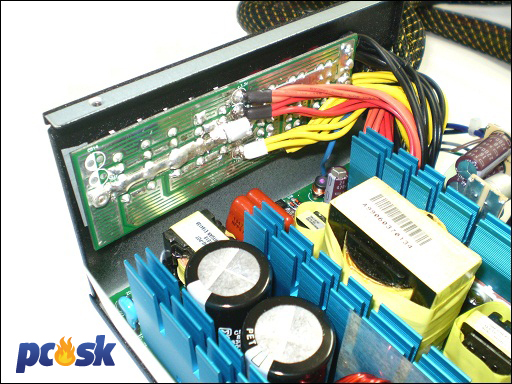

Celý zdroj je postavený na niekoľkých PCB. Môžeme tak vymenovať napríklad PCB ktoré je na vstupe zdroja a stará sa z časti o filtráciu rušení, ktoré zdroj produkuje pri svojej práci (nachádza sa na zadnej strane zdroja, pod sieťovou zásuvkou a vypínačom), ďalej je to samozrejme hlavné PCB ktoré na sebe nesie všetky základné a potrebné komponenty pre správnu činnosť zdroja a nakoniec môžeme spomenúť PCB pre modulárnu kabeláž. Nesie na sebe všetky potrebné konektory pre pripájanie odpojiteľných káblov.
Veľa prvkov zdroja, akými sú napríklad ochranné obvody, filtračné kapacity alebo dokonca aj meniče pre slabšie vetvy zdroja, sa nachádzajú na samostatných PCB malej veľkosti, ktoré sú nasledovne prispájkované na hlavné PCB zdroja.

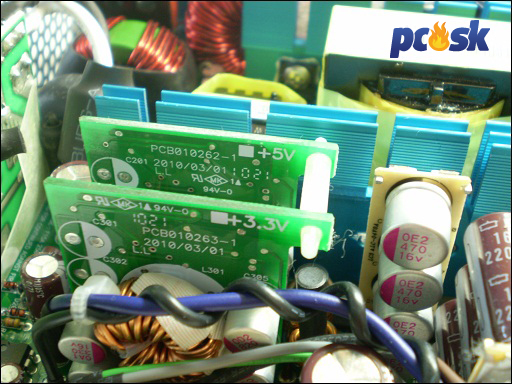

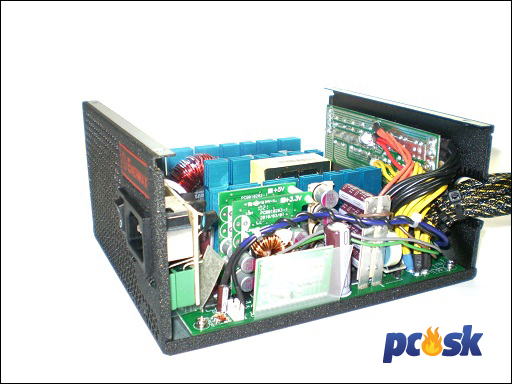

Na tomto obrázku si môžete všimnúť DC-DC meniče pre 3,3V a 5V vetvu zdroja. Taktiež na pravo je možné vidieť filtračné kapacity zdroja na vlastných malých PCB.

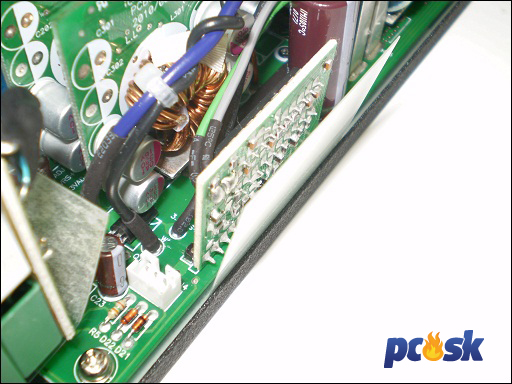

Detail plošného spoja ktorý sa stará o niekoľko typov ochrán, ktorými zdroj disponuje.
Už z predošlých fotiek je možné všimnúť si, že zdroj je osadený naozaj kvalitnými súčiastkami. Výrobca v žiadnom prípade nešetril ani na kondenzátoroch a preto ich tu nájdeme v prevedení klasických Low-ESR elektrolytických kondenzátorov od výrobcu Nippon Chemicon ale taktiež tu nájdeme aj kvalitné polymérové kondenzátory s pevným dielektrikom, rovnako od firmy Nippon Chemicon.

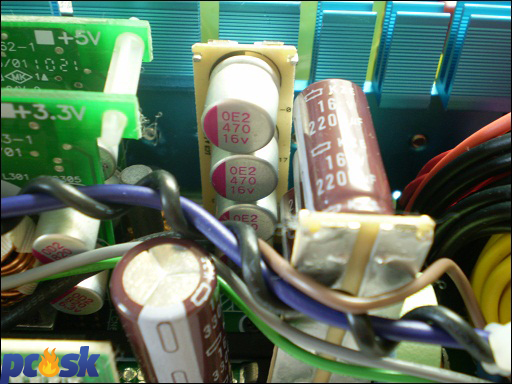

Výrobca na komponentoch nešetril, použité sú aj polymérové kondenzátory...

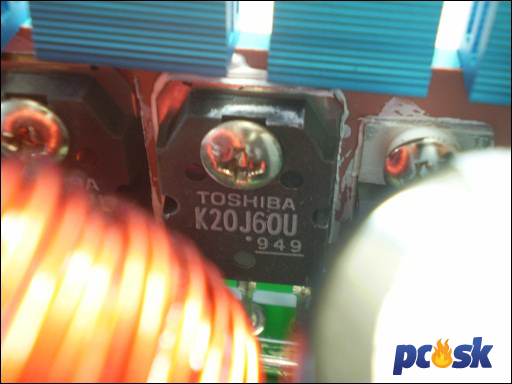

Polovodičové osadenie vôbec nezaostáva za ostatnými súčiastkami a tiež tu nájdeme len kvalitné, predimenzované súčiastky od výrobcu akým je napríklad Toshiba. Výkonové prvky od tohto výrobcu nájdeme ako na vstupných vysoko napäťových obvodoch zdroja, tak aj na výstupných silno prúdových obvodoch.
O funkciu zdroja sa starajú integrované obvody spoločnosti Champion Microelectronic s označením CM6901 a o aktívne riadenie korekcie účinníka (PFC) sa stará obvod CM6502T. Obvod CM6502T by mal byť schopný podľa špecifikácii upravovať účinník až na hodnotu 0,99 cos φ. (účinník = podiel činného a zdanlivého elektrického výkonu v elektrickom obvode striedavého prúdu. Vyjadruje, akú veľkú časť zdanlivého výkonu možno premeniť na užitočnú energiu.)
Súvisiace články:
Antec CP-1000 - cenovo dostupný 1 kilowatt
CHIEFTEC Nitro Series 550W - zdroj ako sa patrí!
Enermax MODU 87+500W CrossFireX™, tretia generácia série MODU, po tretí krát a stále lepšia
Enermax MODU82+II 625W CrossFireX™ - zdroj, kúpu ktorého neoľutujete
Cougar - S 700, nový kvalitný zdroj na našom trhu - recenzia

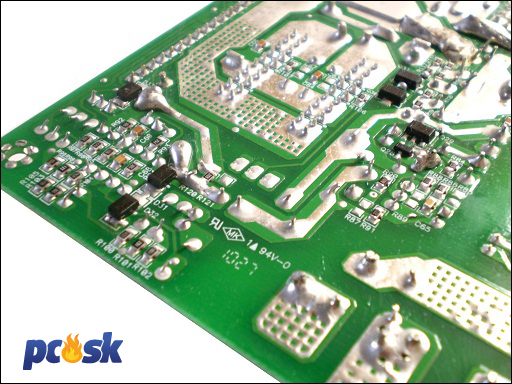

Zdroj je teda konštrukčne veľmi dobre zvládnutý. Rovnako tak sú všetky súčiastky veľmi kvalitne prispájkované na PCB a pozornejším pohľadom naň som si nevšimol žiadne zásadné chyby alebo estetické chyby. Celé spájkovanie je veľmi dobre zvládnuté a po zvyškoch tavidiel použitých pri spájkovaní tu niet ani stopy.

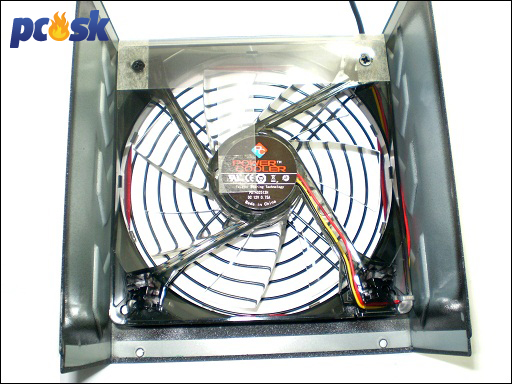

Chladenie zdroja je aktívne a zabezpečuje ho tichý, no nie moc známy 139mm ventilátor s označením Power Cooler PDT402512H, ktorý je do zdroja pripojený pomocou 3pin konektora.
Žiaľ o tomto type ventilátora som nedokázal nájsť žiadne presné špecifikácie. Uvidíme ako sa zdroj bude chovať čo sa týka hlučnosti.
Ako už býva zvykom pri tejto konštrukcii zdrojov, aj tu nájdeme na ventilátore prilepený kus priehľadnej tvrdej fólie (alebo plastu) ktorý má za úlohu udržiavať vzduch v usmernenom toku a tým pádom udržiavať v zdroji prirodzený prietok vzduchu (air flow) medzi všetkými chladenými prvkami čo najrovnomernejšie. Má samozrejme aj svoje nevýhody a tou najpodstatnejšou je zvýšený aerodynamický hluk pri vyšších prietokoch vzduchu, ktorý sa produkuje narážaním vzduchu do tohto plastového usmerňovača vzduchu.
