Kuhler H2O 920 - kompaktný vodník Antec

Výrobca preslávený najmä "péčkovou" radou skriniek a kvalitnými výkonnými napájacími zdrojmi zabŕdol aj do vodného chladenia. Presnejšie - kompaktného, bezúdržbového a vraj aj výkonného.

Antec Kuhler H2O 920 - Balenie, Špecifikácie

Kompaktné sety vodného chladenia sú dnes "in" a často sa objavujú v ponuke výrobcov, pre ktorých bola doteraz oblasť chladenia pomerne okrajovou záležitosťou (ak nie španielskou dedinou). Mnohí ste si iste všimli, že sety sa podobajú ako vajce vajcu, pričom dôvod je prostý - zväčša pochádzajú od toho istého OEM výrobcu - Asetek (novinka: Asetek si patentoval vodné chladenie, žaluje CoolIT).

Výrobcovia sú takýmto doplnením portfólia schopní  ponúknuť konkurencie schopné a komplexné riešenie pod jednou strechou (skrinka, zdroj, chladenie). Nákup od tretej strany má svoje výhody aj nevýhody. Na jednej strane výrobcom odpadajú náklady na výskum/vývoj, na strane druhej nemajú pod kontrolou výrobu (kvalita, inovácie, atď). Ku známejším výrobcom, ktorí predávajú produkty Asetek pod vlastnou značkou, patrí napríklad Corsair, ThermalTake, Zalman, AMD alebo Antec.

Práve Antec má v ponuke dva vodnícke sety s označením Kuhler H2O 620 a Kuhler H2O 920. Šesťstovka je lacnejšia alternatíva (~60EUR) s kompaktnejším radiátorom a len jedným 120mm ventilátorom. My si dnes priblížime druhý menovaný, výkonnejší model 920.

Balenie

Na škatuli odetej do tradičných farieb výrobcu pútajú pozornosť krikľavé slogany hlásajúce rýchlu inštaláciu, bezúdržbový chod a automatickú PWM reguláciu otáčok ventilátorov.

Príslušenstvo

Súčasťou balenia sú dva 120mm ventilátory (max. 2400RPM), inštalačný manuál, CD s ovládacím softvérom a montážne kity pre príslušné platformy Intel/AMD.

Špecifikácie

Pri špecifikáciách stojí za zmienku jeden podstatný fakt. V najnovšej revízii chladiča vypadla podpora LGA775 a naopak pribudla moderná pätica 2011. Našťastie sme mali k dispozícii aj starší montážny kit pre LGA775, keďže presne takýto procesor je súčasťou našej testovacej zostavy.

Antec Kuhler H2O 920 - Spracovanie

Celý chladič tvoria dva základné prvky - medená základňa s integrovanou pumpou a masívny radiátor (s montážnymi otvormi pre dva 120mm ventilátory), ktoré prepája dvojica 33cm dlhých hadíc.

Základňa / Pumpa

Základňa má matnú povrchovú úpravu so stopami po strojovom opracovaní. Z výroby príde s vopred nanesenou vrstvou teplo vodivej pasty, ktorú pred zotretím chráni priesvitné plastové viečko. Blok dookola lemujú dva rady skrutiek (v medenej časti majú hlavičky zapustené cca 1mm pod rovinu základne).

Všetky súčasti vrátane káblov a konektorov sú zladené do čierna.

Rovnomerne rozložené výčnelky po obvode bloku slúžia na ukotvenie montážneho rámčeka a pevné prichytenie k protikusu na zadnej strane základnej dosky (viac v kapitole o montáži). Na hornej strane pumpy vidieť nenápadné logo Antec, ktoré sa náležite zviditeľní po jej zapojení - farebné podsvietenie možno regulovať cez priložený softvér, prípadne ho úplne deaktivovať. Z pumpy vychádza niekoľko káblov - jeden s USB koncovkou s dopojením na piny základnej dosky a ďalšie dve "krútené" troj/štvor linky na napájanie a monitoring ventilátorov.

Ak situácia, resp. miesto v skrinke vyžaduje, hadice na strane pumpy idú ohnúť do približne 45° uhla v oboch smeroch (podobne ako na Corsair H70)

Radiátor

Koľko miesta získate vďaka kompaktným rozmerom základne/pumpy (v porovnaní s klasickými vzduchovými chladičmi), o toľko prídete montážou radiátora, ktorého dimenzie ešte výraznejšie narastú po osadení oboch ventilátorov . Samotný má rozmery 151x120mm s hrúbkou 49mm (ventilátory pridajú ďalších +50mm na výšku).

Hadice od radiátora (či pumpy) neodpojíte. Ide o uzavretý okruh bez možnosti akéhokoľvek zásahu zo strany užívateľa.

Antec Kuhler H2O 920 - Montáž

Montáž pre každú platformu prebieha v princípe rovnako (spony pre AMD/Intel sa líšia len tvarom a rozstupmi montážnych otvorov). Ako prvý si pripravíte rámček na zadnú stranu dosky - do príslušných otvorov (v závislosti od pätice) vsuniete kovové štuplíky s vnútorným závitom (na obrázku spona pre Intel s otvormi pre sockety 775, 1155/1156 a 1366).

Horný protikus má podobnú filozofiu - plastové násadky nacvaknete tak, aby lícovali s otvormi v základnej doske a zadnou sponou (zboku vidieť vyrazené čísla pätíc, podľa ktorých sa viete orientovať).

Finálnou úpravou spony je nasadenie skrutiek s veľkými poplastovanými hlavičkami (pre prvotné dotiahnutie si tým pádom vystačíte rukami, krížový skrutkovač však majte naporúdzi)

Základňa sa dá montovať dvoma spôsobmi. Sponu buď naskrutkujete na dosku (s len pozvoľne utiahnutými skrutkami) a pumpu vkladáte do takto pripraveného hniezda (obrázok hore) alebo si sponu najskôr nasadíte na blok až následne priložíte na procesor a dotiahnete skrutkami.

Posledným krokom je vloženie radiátora s ventilátormi. Jeho orientácia a umiestnenie závisia od možností vašej skrinky a dĺžky hadíc. Vo väčšine prípadov si nájde miesto na hornej alebo zadnej stene skrine.

Pri prvom spustení počítača a naštartovaní pumpy počuť, že v okruhu sa nachádzajú vzduchové bubliny, no po pár sekundách činnosti je okruh odvzdušnený a hlučnosť sa obmedzí na jemné zurčanie pumpy.

Po zhruba dvoch hodinách testovania je teplovodivá pasta rozprestretá po celej ploche procesora. O niečo slabší prítlak badať v pravej časti základne. Povrch bloku má mierne konkávny tvar s najvyšším bodom v strede.

Antec Kuhler H2O 920 - Softvér

Dodávaný softvér samozrejme nepochádza od programátorov Antec a je rovnaký naprieč všetkými výrobcami, ktorých Asetek zásobuje. Každému akurát patrične upraví logo v hornej lište.

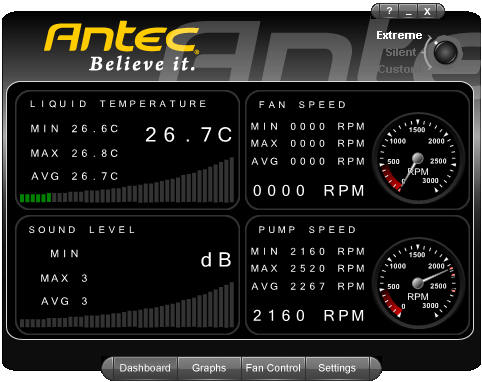

Začnime záložkou Dasboard. Položka Liquid Temperature zobrazuje aktuálnu teplotu chladiacej kvapaliny (od nej sa odvíjajú otáčky ventilátorov v móde "Silent" a "Custom"). Sound Level zobrazuje odhadovanú hlučnosť ventilátorov v decibeloch a ostatné dve okienka indikujú otáčky ventilátorov a rýchlosť pumpy. Vo všetkých položkách sú k dispozícii aj ďalšie tri štatistické údaje - minimum, maximum a priemer.

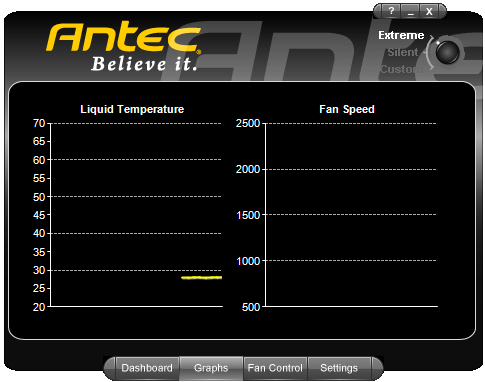

Graphs - grafické zobrazenie priebehu teploty kvapaliny a otáčok ventilátorov v čase.

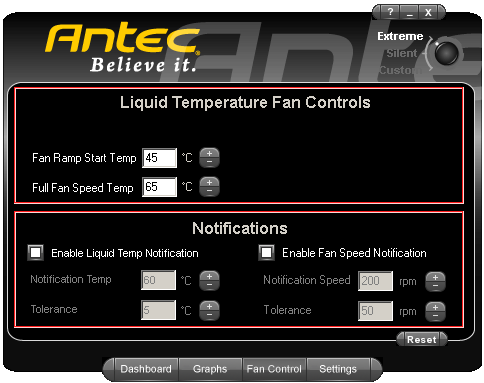

Horná polovica karty Fan Control je aktívna len v móde "Custom". Nastavujete v nej, pri akej teplote kvapaliny sa majú spustiť ventilátory a druhou hranicou je teplota, kedy pobežia na plné otáčky. V dolnej časti nájdete nastavenie upozornení pri dosiahnutí zadefinovanej hodnoty teploty či otáčok (vyskakujú v pravom dolnom rohu).

Aby sme si vysvetlili aj zvyšné dva módy - Extreme - ventilátory bežia na maximálne otáčky, Silent - minimálne možné otáčky ventilátorov s ohľadom na teplotu kvapaliny, resp. bezpečnú teplotu procesora.

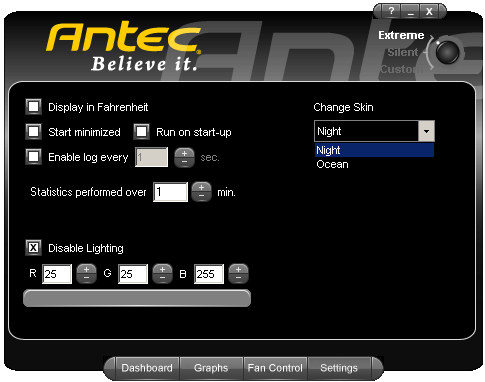

V poslednej záložke "Settings" meníte Celsiusa za Fahrenheita, farebný štýl programu, nastavujete logy alebo šperkujete podsvietenie loga na pumpe.

Antec Kuhler H2O 920 - Metodika merania, Výsledky

Testovacia zostava

procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM

testovacia zostava v SilverStone TJ04-E

Procesor Core 2 Extreme QX6700 poskytla spoločnosti Intel

SSD Octane 128GB posktyla spoločnosť OCZ

Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone

DDR2 pamäte HyperX poskytla spoločnosť Kingston

Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM.

Metodika merania

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplo vodivá pasta je vždy použitá Noctua NT-H1 nanesená v rozumnom množstve (kvapka o priemere 4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následné sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

Antec Kuhler H2O 920 - Výsledky

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.

Sumár výsledkov

Antec Kuhler H2O 920 - Zhodnotenie, Záver

Na prvý pohľad by sa mohlo zdať, že tu máme nového výkonnostného šampióna. H2O 920 s prehľadom pokoril C-éčkové vzduchové chladiče Phanteks PH-TC14CS a Noctua NH-C14 a so suverénnym náskokom päť, resp. šesť stupňov obsadil prvé dve priečky. Úspech vskutku impozantný (a neodškriepiteľný), no zrejme tušíte, že nejednoznačný úvod nášho hodnotenia nie je náhodný.

Ako sme správne predpokladali, maximálny výkon chladič dosahuje v móde Extreme. Inými slovami, s dvoma 120mm vrtuľami na 2400 otáčkach za minútu, čo v reálnom nasadení znamená absolútne neznesiteľný hukot (pochybujeme že na svete existuje niekto, kto je schopný chladič dlhodobejšie prevádzkovať v tomto režime bez ujmy na zdraví). Ak sa teda zhodneme na tom, že políčko Extreme budeme ignorovať, zostávajú nám dve možnosti - Silent alebo Custom.

Čaro režimu Silent spočíva v tajomnej formulke z predošlej kapitoly "minimálne možné otáčky ventilátorov s ohľadom na teplotu kvapaliny, resp. bezpečnú teplotu procesora." To v preklade znamená, že s narastajúcou teplotou kvapaliny rastú aj otáčky ventilátorov. V praxi sme v režime "Silent" dosiahli bezmála maximálne otáčky (2000RPM) pri o niečo menej extrémnej hlučnosti. Aj pri 2000RPM chladič reprezentuje niečo, čo jednucho nechcete mať v skrinke.

Poznámka: Je veľmi pravdepodobné, že pri menej náročnom/nepretaktovanom čipe sa budú v móde Silent držať otáčky v normálnych hodnotách (1000-1200RPM) s akceptovateľnou hladinou hluku (my používame pretaktovaný procesor s výrazne zvýšeným napätím, ktorého špecifikácia už v základe hovorí o TDP 130W).

Pre nás ako-tak prijateľnú hlučnosť chladič dosahoval na úrovni 1200 otáčok, ku ktorým sme sa dopracovali nastaveniami v móde Custom (hraničnú teplotu kvapalinu pre spustenie a maximálne otáčky ventilátorov sme nastavili na maximum). Ako to zalomcovalo s výkonom vodného chladenia vidíte sami - teplota procesora v záťaži sa razom prepadla o 8 stupňov, ďaleko za spomínané vzduchové chladiče Phanteks a Noctua.

Zhodnotenie, Záver

Po Corsair H70 sme otestovali druhý kompaktný set vodného chladenia, od konkurenčného Antecu a ako už naznačili predošlé riadky, naše dojmy sú zmiešané...

Kuhler H2O 920 je kvalitný produkt po stránke spracovania a softvérovej výbavy s dobrým (aj keď pomerne zdĺhavejším) montážnym systémom. Výrobca v najnovšej revízii vypustil podporu starších (stále rozšírených) pätíc Intel LGA775 a pridal podporu tých najnovších - LGA2011.

O výkone a hlučnosti sme sa obšírnejšie rozpísali vyššie, takže len v skratke - primeranú hladinu hluku chladič dosahuje pri otáčkach ventilátorov na úrovni 1000-1200RPM, no tu sa razom stáva nezaujímavým z pohľadu pomeru ceny a výkonu (Antec si za Kuhler 920 vypýta 90-100EUR).

Chladič tak môžeme odporučiť užívateľom s menej náročnými zostavami, resp. nepretaktovaným procesorom, ktorí nemajú hlboko do vrecka a z nejakého dôvodu prahnú po nenáročnej bezúdržbovej vode...

Za zapožičanie chladiča Kuhler H2O 920 ďakujeme spoločnosti Antec.

PS: V najbližšej recenzii otestujeme novinku SilverStone HE01 a výkon porovnáme aj s Noctua NH-D14.
