V dnešnej recenzii sa pozrieme na vôbec najvyšší model hernej Gaming série základných dosiek MSI s čipsetom Intel Z170. Gaming M9 ACK má všetko, čo má poriadna herná fošňa mať a pridáva niekoľko vymožeností navyše. Náročných používateľov poteší nadštandardná integrovaná zvuková karta, možnosť vodného chladenia či Wi-Fi/Bluetooth modul.
MSI Z170A Gaming M9 ACK – Balenie, príslušenstvo, špecifikácie

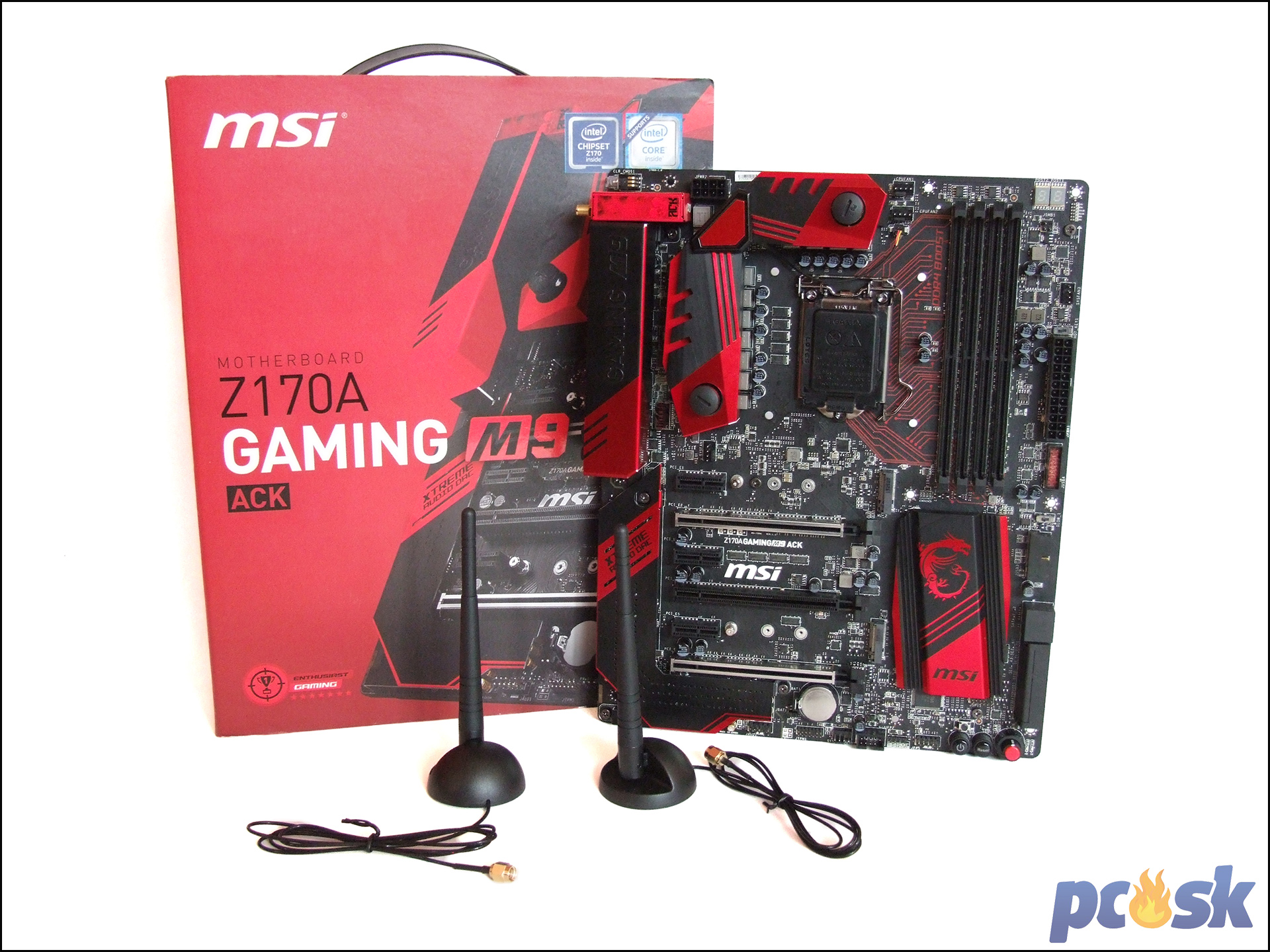

Že sa s doskou Gaming M9 ACK presúvame do najvznešenejších vôd základných dosiek dáva MSI vedieť už pri balení. Krabica je pomerne hrubá a na vrchnej strane je plastové ucho pre jednoduchšie prenášanie. Prednú stranu držia na mieste 2 suché zipsy a dá sa odklopiť. Zobrazí sa výpis niektorých funkcií a po prvýkrát uvidíme základnú dosku precízne uloženú v samostatnom priečinku. Zadná strana tradične ponúkne popis funkcií a špecifikácie.
Balenie je rozdelené do akýchsi dvoch priečnikov. Spodná krabica je tenšia a obsahuje potrebný manuál a príslušenstvo. Vo vrchnej hrubšej krabici je pekne uložená samotná doska.
Príslušenstvo je ako sa na cenovú kategóriu patrí bohaté. Okrem povinnej literatúry v podobe niekoľkých manuálov tu máme aj štedrú kabeláž v podobe 6 SATA káblov a dvojicu Wi-Fi antén spoločne s Wi-Fi modulom. MSI dokonca pribaľuje aj niekoľko skrutiek a imbusový kľúč pre montáž. Tieto skrutky a podložky slúžia pre bezpečnejšiu montáž do skrinky a vzhľadom na červenú farbu podložiek ich niekto môže považovať aj za dizajnový minidoplnok.
Čo to však v balení ešte nevidím? Montážny rám pre pohodlnejšiu inštaláciu procesora. Kde sme to už len videli? Áno, ASUS a jeho Maximus VIII Hero. Ťažko povedať, kto sa kým „inšpiroval“ keďže u oboch výrobcov sa tento rám objavil u novej generácie dosiek, no aj tak ide o zaujímavú „náhodu“.
Kompletné príslušenstvo
- používateľská príručka
- príručka pre rýchlu inštaláciu
- visačka na dvere
- nálepky pre označenie SATA káblov
- plagát MSI Gaming
- kovová nálepka MSI Gaming
- DVD s ovládačmi a softvérom
- 6x SATA káble
- 1x SLI mostík
- Wi-Fi/Bluetooth modul
- 2x antény
- montážny rám pre procesor
- skrutky, podložky a kľúč
- záslepka na zadný panel
Špecifikácie
| MSI Z170A Gaming M9 ACK | |
Formát | ATX (30,5x24,4cm) |
Socket | Intel LGA1151 |
Čipset | Intel Z170 |
Operačné pamäte | 4 DIMM sloty maximálne 64GB DDR4 v dvojkanálovom zapojení s frekvenciou 3600MHz (OC) podpora XMP podpora non-ECC pamätí |
Rozširujúce sloty | 3x PCIe 3.0 x16 (režimy x16, x8/x8, x8/x4/x4) 4x PCIe 2.0 x1 |
Úložisko | Intel Z170 čipset 6x SATA3 2x M.2 (32Gbps) 2x SATA Express |
USB | Intel Z170 čipset 6x USB 3.1 Gen 1 (2x na zadnom paneli, 4x cez interný konektor na doske) 5x USB 2.0 (3x na zadnom paneli, 2x cez interný konektor na doske) ASMedia ASM1142 radič 1x USB 3.1 Gen 2 typu A na zadnom paneli 1x USB 3.1 Gen 2 typu C na zadnom paneli |
LAN | 1x Qualcomm Atheros Killer E2400 Gigabit LAN 1x Killer Wireless 1535 bezdrôtový modul s podporou 2x2 modulácie 802.11a/b/g/n/ac a 2,4GHz a 5GHz a Bluetooth 4.1 |
Multi-GPU | nVidia 2-Way SLI a AMD 3-Way CrossFireX |
Audio | Xtreme Audio DAC 7.1-kanálové HD audio kodek Cmedia CM6632 |
Zadný panel | 1x PS/2 pre klávesnicu či myš (Gaming Device) 2x USB 2.0 1x vertikálnyUSB 2.0 vyhradený pre HotKey a BIOS Flashback+ 1x tlačidlo pre vymazanie CMOS 1x DisplayPort 2x HDMI 2x USB 3.1 Gen 1 1x USB 3.1 Gen 2 typ A 1x USB 3.1 Gen 2 typ C 1x RJ-45 5x audio jack 1x optický S/PDIF výstup |
Interné konektory | 1x 24pin ATX konektor napájania dosky 1x 8pin ATX 12V konektor napájania procesora 2x USB 3.1 Gen 1 konektory 1x USB 2.0 konektor 2x 4-pin konektor pre ventilátory nad CPU chladič 3x 4-pin konektor pre systémové ventilátory 1x TPM modul konektor 1x AAFP 2x konektor pre pripojenie PC skrine 1x konektor pre vniknutie do PC skrine 1x jumper pre vymazanie CMOS 1x diagnostický displej 6x V-Check body pre meranie napätia 1x tlačidlo pre zapnutie dosky 1x tlačidlo pre reset dosky 1x Game Boost otočné tlačidlo 1x Hotkey prepínač 1x Slow Mode prepínač |
Dodávaný softvér | ovládače Command Centre Live Update 6 Smart Utilities Super Charger Fast Boot ECO Center Gaming APP Nahimic Audio Intel Extreme Tuning Utility Norton Internet Security Solution XSplit Gamecaster V2 Killer Network Manager |
Cena | Kde kúpiť MSI Z170A GAMING M9 ACK? |
MSI Z170A Gaming M9 ACK – Funkcie dosky

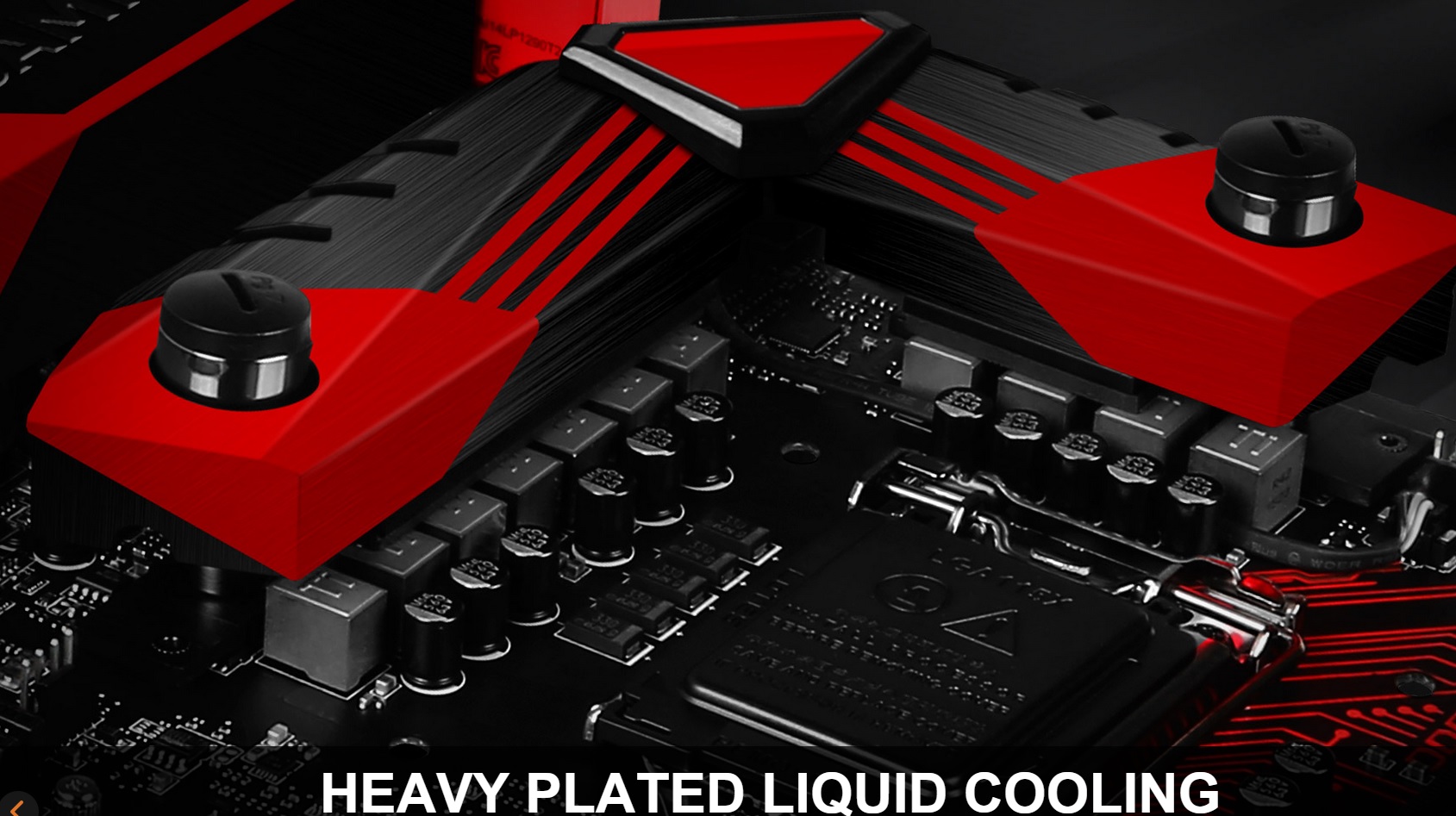

Doska má prakticky všetky vychytávky, ktoré MSI u súčasnej generácie dosiek ponúka. Oproti lacnejším modelom však pridáva aj niektoré funkcie navyše. Takou je napríklad aj možnosť vodného chladenia napájacej kaskády a to vďaka tomu, že pasívy nad VRM majú otvory so závitom 1,4“, ku ktorým pripojíte bežný vodný okruh a dosiahnete nižšie teploty MOSFETov.

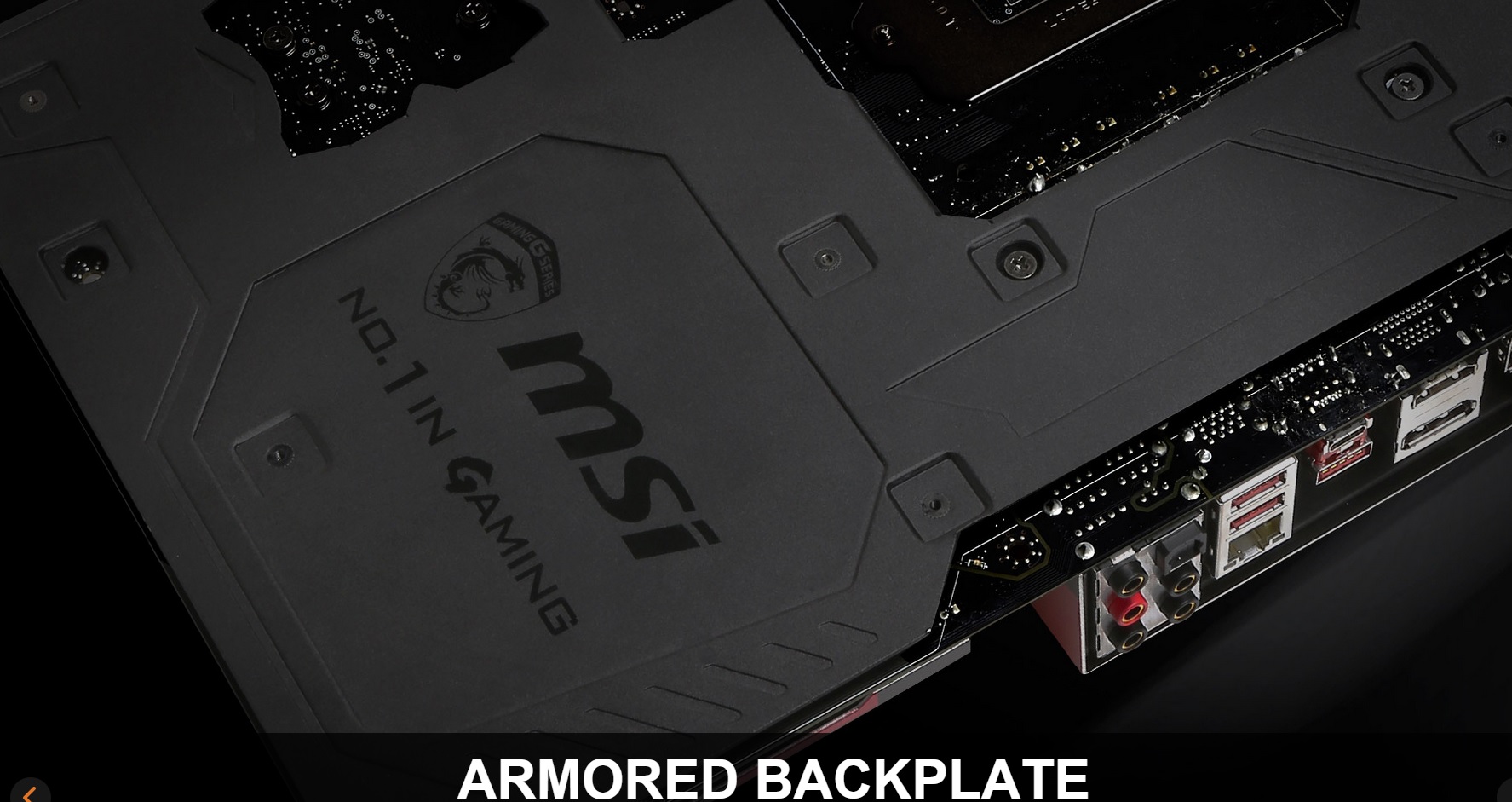

Ďalším netradičným prvkom je veľký kovový backplate na zadnej strane základnej dosky. Niekomu môže pripomínať plát na ASUS Sabertooth základných doskách. Dokonca má aj podobné meno ako Thermal Armor u ASUS a MSI mu hovorí Reactive Armor. Jeho úlohou je lepšie vystužiť dosku a eliminovať jej prehýbanie.

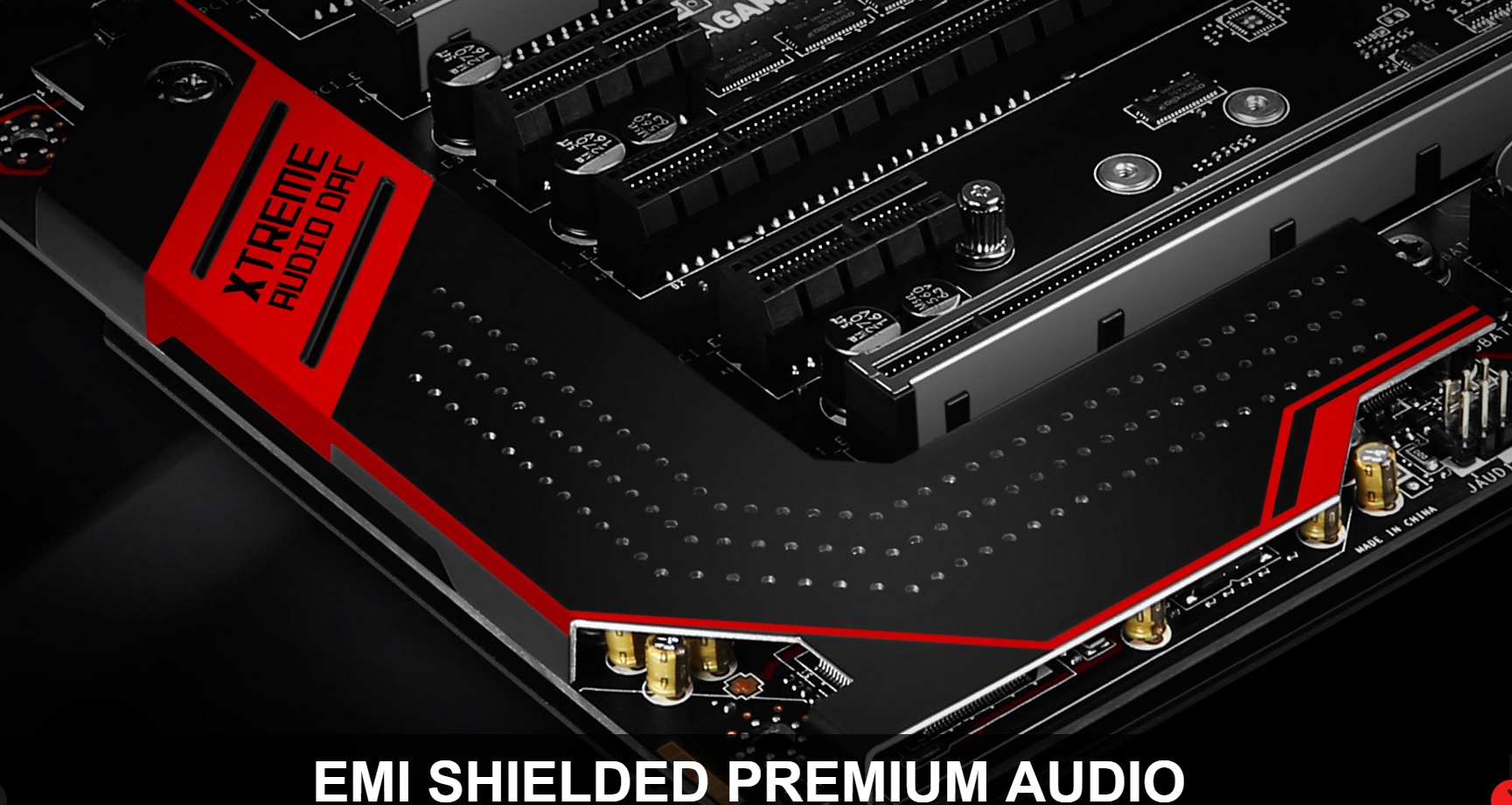

Plech nie je len zozadu, ale aj na prednej strane. Konkrétne na zadnom paneli a na audio časti. Tá sa rozprestiera na poriadne veľkej ploche a obsahuje množstvo súčiastok.

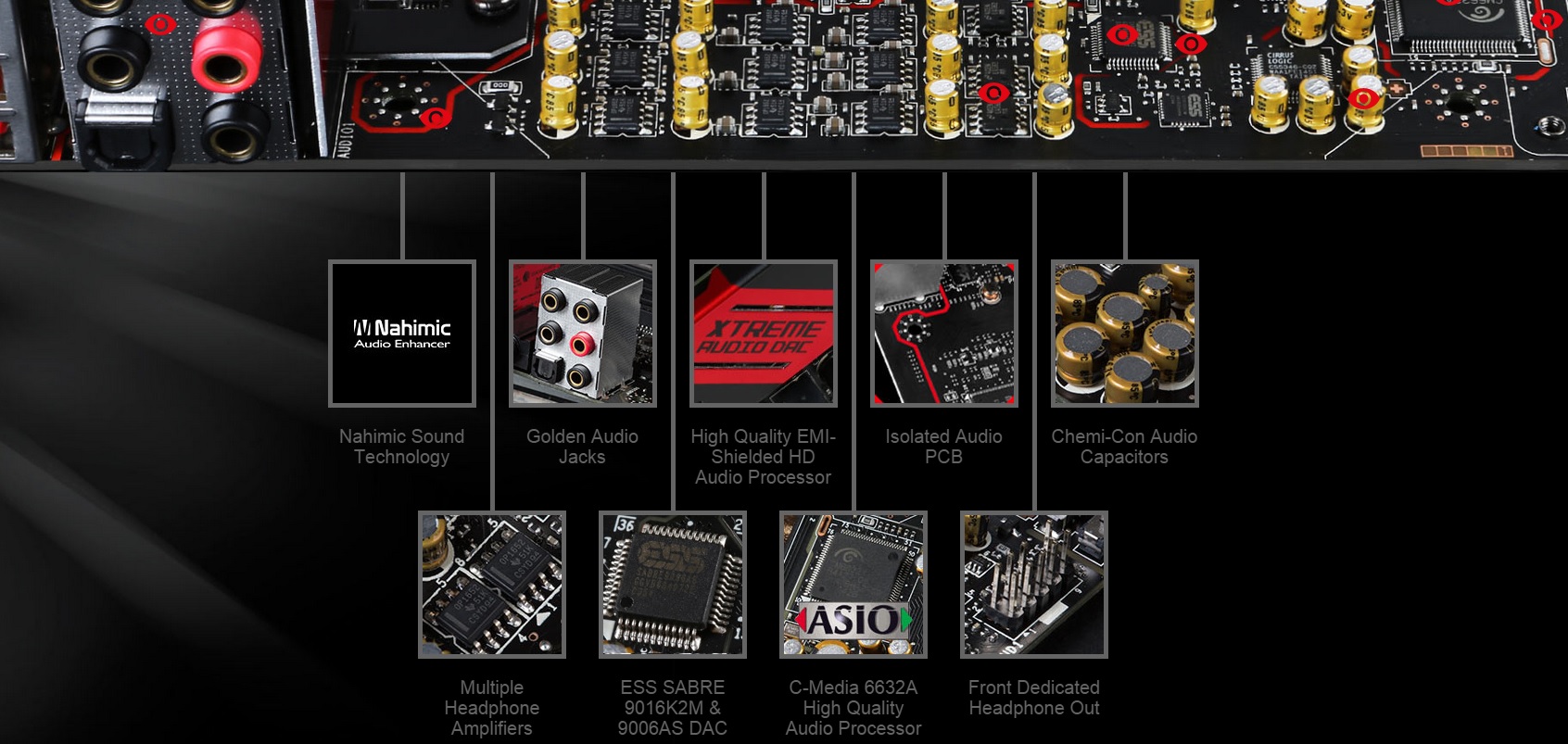

O zvukovej časti môžeme myslím naozaj hovoriť ako o Hi-Fi vzhľadom na pomery integrovaných riešení. Nazýva sa Xtreme Audio DAC a ponúkne naozaj kvalitnú výbavu. Známy kodek Realtek ALC1150 tu nenájdeme, no miesto neho je tu 192kHz/24b audio procesor C-Media CM6632A, ktorému pomáha prevodník Cirrus Logic CS5346, ktorého úlohou je dekódovanie audio signálu z iGPU v procesore. Výbavu dopĺňajú D/A prevodníky ESS Sabre 9016K2M a 9006AS pre slúchadlá a naozaj veľké množstvo Chemi-con kondenzátorov. Samozrejmosťou je aj softvérová technológia Nahimic pre ešte čistejší a priestorový zvuk.

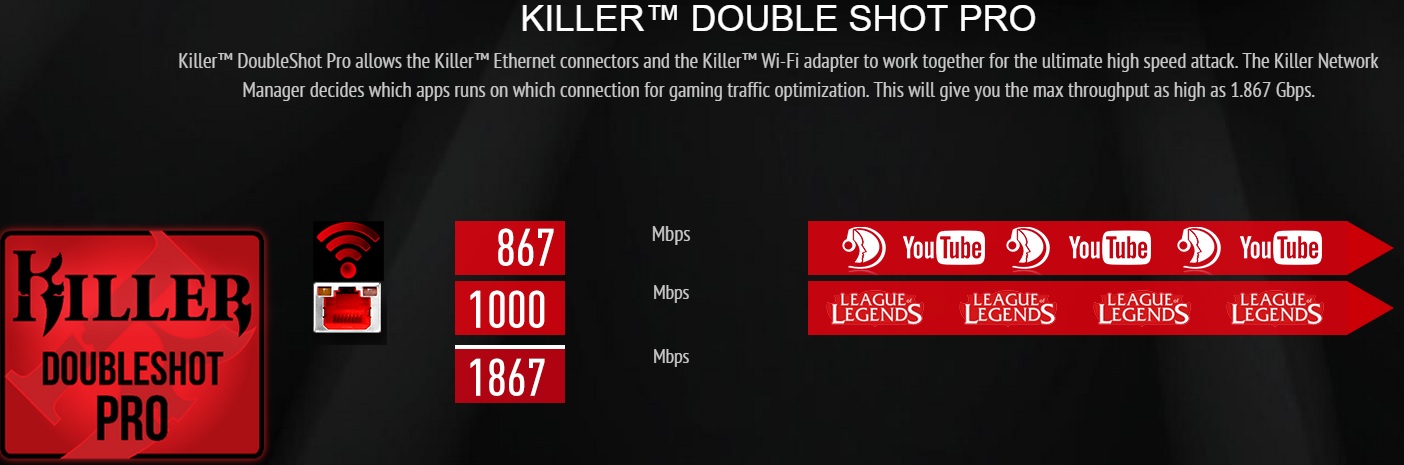

Dosť bolo audia, poďme ďalej. Doska nezaostáva ani po sieťovej stránke a ponúkne 1 gigabitový RJ-45 konektor a bezdrôtové prenosy cez Wi-Fi až do rýchlosti 867Mbps.Všetko majú na starosti sieťové čipy Killer E2400. S Killer Double Shot pro je možné tieto rýchlosti sčítať a dosiahnete tak až 1867Mbps.
Cez Wi-Fi Extreme Range je tiež možné ladiť smerovanie Wi-Fi signálu a koncentrovať ho do miest, ktoré potrebujete pokryť. Páči sa mi aj možnosť softvérovo regulovať, či majú dáta tiecť cez Ethernet alebo Wi-Fi. To ocenia najmä hráči online hier, ktorý potrebujú čo najmenšie lagy.
Amatérskych overclockerov poteší otočné tlačidlo Game Boost, ktoré ponúkne až 11 stupňov pre pretaktovanie. No vlastne ich je 7 ale sú očíslované tak, aby to vyzeralo ako 11.
Keďže ide o hernú dosku, ponúka používateľom aj možnosť programovania makier cez HotKey pre obyčajné klávesnice.

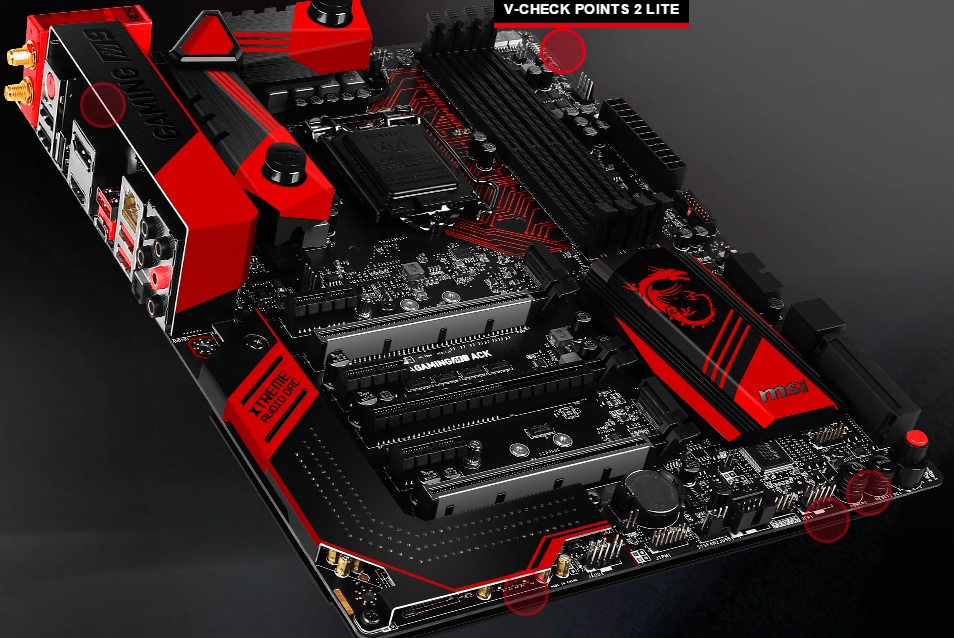

Overclockerov poteší externý generátor taktu, meracie body napätia, tlačidlá na doske, diagnostický displej či tlačidlo reset CMOS na zadnom paneli.

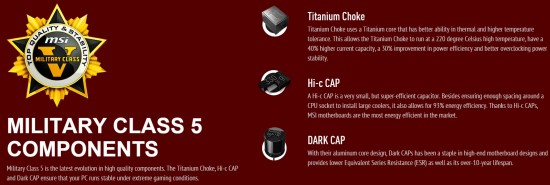

Doska ponúkne aj kvalitné komponenty napájacej kaskády ako Dark kondenzátory, Hi-C kondenzátory či titánové cievky. Všetky spadajú pod Military Class 5.
Možnosť aktualizovať BIOS iba priamo z USB kľúča je vítaná pri experimentovaní s doskou. Nie vždy sa totiž všetko podarí.
MSI Z170A Gaming M9 ACK – Čipset, bližší pohľad na dosku
Čipset
S novými procesormi uviedol Intel aj nový čipset Z170, ktorý predstavuje nástupcu najvyššieho mainstream čipsetu Z97.
Ako odrazový mostík pre popis nového Z170 čipsetu použijeme obrázok vyššie. Čipset oproti Z97 prináša niekoľko zaujímavých noviniek a možno len samotný čipset by stál za upgrade. Nový PCH (Platform Controller Hub) dostal výrazný upgrade v Flex I/O rozbočovači, alebo HSIO. Ten má až 26 portov oproti 18 u Z97, ktoré môžu byť ľubovoľne priradzované zariadeniam v rozličných kombináciách. PCH je s procesorom spojený 4 linkami nového rozhrania DMI 3.0, ktoré oproti DMI 2.0 u Z97 poskytuje priepustnosť 8GT/s miesto 5GT/s. Výrazne narástol počet PCIe liniek, ktoré sú najnovšieho štandardu 3.0 a je ich 20, oproti 8 PCIe 2.0 u Z97. Z toho tak môžu ťažiť viaceré zariadenia, najmä asi rýchle SSD do M.2 slotu. Čipset podporuje aj viac USB 3.0 konektorov a to konkrétne 10. U Z97 to bolo 6. Starších USB 2.0 portov nakŕmi čipset 14. SATA3 portov zostalo 6, nový je však sieťový radič od Intelu I219-V, ktorý zrejme budú výrobcovia základných dosiek často využívať.
Detaily dosky
Konečne je tu časť, na ktorú je zvedavá asi väčšina z vás. Ideme sa reálne pozrieť na samotnú dosku. Tá je pomerne ťažká za čo môže najmä zadný plát z hrubého kovu. Keď už som pri ňom, hneď ho trochu skritizujem. Tento plát má spevniť dosku vďaka čomu môžete inštalovať aj tie najťažšie chladiče procesora bez obáv o prehnutie dosky. Ja som však pri montovaní obyčajného Alpenfohn Brocken ECO narazil na menší problém. Plát síce nie je v oblasti procesora, no niektoré backplate-y, ako napr. ten môj, môžu s plátom kolidovať a máte problém. V takomto prípade pomôže, ak backplate zasuniete pod plát na doske, čo však môže spôsobiť nadvihovanie opačného konca. S tým si poradia už skrutky v montážnom systéme chladiča, no určité pnutie tam bude. Druhou možnosťou je zloženie plátu na doske, čo našťastie ide bez problémov.
Po odkrytí plátu sa nič extra neukáže, snáď len čip PM39LV010-70vce od PMC Sierra.
PCB je pevné a má 6 vrstiev. Dizajn dosky je už dobre známy z iných Gaming MSI dosiek. Neprehliadnuteľné sú plechy na zadnom paneli a audio časti. Oba plechy predstavujú tienenie pred elektromagnetickým rušením a sú prichytené skrutkami. Je ich tak možné jednoducho odstrániť.
12-fázové digitálne napájanie riadi napäťový regulátor ISL95856 PWM od Interstil. V popredí vidieť Hi-C kondenzátory, za nimi Dark kondenzátory a nakoniec titánové cievky. Dvojica pasívov chladí MOSFETy. Pasívy sú k doske pevne uchytené skrutkami. To však nie je ich jediný kontakt s doskou a vedie z nich malý 3-žilový káblik, ktorý sa pripája do 3-pinového konektora pri konektoroch pre ventilátory. Tento káblik dodáva pasívom energiu pre podsvietenie. Pasívy majú 2 otvory so závitmi 1,4“, a môžu byť tak naplnené vodou aby sa stali súčasťou vodného chladenia.
Oba pasívy sú pevne uchytené k doske skrutkami.
Vzdialenosť patice od pasívov by nemala predstavovať problém pri montáži veží pre chladenie.
Pre chladenie zrejme využijete aj dvojicu 4-pinových konektorov pre chladič na procesor. Blízko nich je aj malý 3-pinový konektor dodávajúci pasívom energiu pre podsvietenie.
Okrem nich sú na doske ešte tri 4-pinové konektory pre systémové ventilátory. Dokopy má tak doska 5 konektorov a všetky je možné riadiť z aplikácie pre Windows alebo pomocou kriviek v BIOSe.
12V EATX konektor napájania procesora je na tradičnej pozícii. Jeho zasúvanie v počítačovej skrinke bude trochu komplikovať Wi-Fi modul.
Moduly DDR4 pamätí môžu byť najviac 4. Maximálna kapacita je 64GB a takt 3600MHz pri pretaktovaní. Doska podporuje aj XMP profily a dual-channel zapojenie pamätí, ktoré výrobca nezvýrazňuje farebne. Primárne však využite 2. a 4. slot. Aretačné poistky sú z oboch strán.
V prípade problémov príde vhod diagnostický displej. V manuáli sú stavové kódy, podľa ktorých si viete vyhľadať čo sa vám doska snaží povedať. Ak je všetko v poriadku zobrazuje displej teplotu procesora. Kúsok od neho sú meracie body napätia. MSI mohlo vyrobiť na tejto doske trošku pohodlnejšie body s V-Check káblami ako tomu bolo napr. u Mpower Max AC. Vľavo je konektor pre systémový ventilátor a HotKey prepínač, s ktorým sa aktivuje/deaktivuje rovnomenná funkcia. Tento prepínač je natlačený pri hlavnom 24-pinovom ATX konektore.
Interné USB 3.1 Gen 1 konektory má doska 2. Získať tak môžete až 4 USB 3.1 Gen 1 porty na prednom paneli. Na doske by mali byť aj prvky pre zosilnenie signálu pri použití dlhých káblov aj keď ich prínos je diskutabilný. Medzi konektormi je aj SLOW prepínač, po aktivácii ktorého doska naštartuje a najnižším násobičom procesora a predíde tak zrúteniu systému.
Externý generátor taktu IDT.
Napriek vysokej cenovke výrobca spolieha na SATA porty iba z čipsetu. Tých je teda 6 a je možné využívať technológiu ako Intel Rapid Storage či RAID polia. 4 sloty sú rezervované pre 2x SATA Express a ak ich využijete zostanú vám voľné iba 2 SATA3 sloty. Ak osadíte disky v režime SATA do M.2 slotov, prídete o 2 SATA porty. Nie, že by bolo 6 SATA portov málo, no u dosiek vyššej kategórie sme zvyknutí ešte aspoň na 2 SATA3 z ASMedia radiča.
Pasív čipsetu je znovu pomerne veľký a neukrýva nič tajomné, iba samotný čipset Intel Z170 a jednu ASMedia deličku ASM1480.
Sčasti je ukrytý aj I/O čip Nuvoton NTC6793D.
Ako som už spomínal M.2 sloty sú dva a oba pojmú SSD s dĺžkou 4,2, 6 alebo 8cm. Podporovaný je PCIe aj SATA režim a nechýba ani podpora NVMe rozhrania.
Pravý spodný roh sa hemží zaujímavosťami. V prvom rade je to JSPI1 konektor pre preprogramovanie BIOSu, ktorý však bežní používatelia nevyužijú. Pre nich je určené tlačidlo pre reset CMOS a 3 väčšie tlačidlá. Význam dvoch čiernych je jasný, zaujímavé je červené otočné tlačidlo Game Boost, s ktorým je možné dosiahnuť pretaktovanie iba pootočením. Doska má prednastavené profily, ktoré každému kroku priradia určitú frekvenciu podľa použitého procesora. Stačí otočiť tlačidlom keď je doska vypnutá, stlačiť červený vrch a zapnúť počítač. Ten sa nakopne s už pretaktovaným procesorom. Rovnaké pretaktovanie ponúka doska aj prostredníctvom virtuálneho tlačidla v BIOSe. To, akým spôsobom používate Game Boost vám indikujú malé LED vedľa tlačidla na doske. Naľavo od tlačidiel sú konektory pre pripojenie dosky k skrinke, interný USB 2.0 konektor, 4-pinový konektor pre systémový ventilátor, konektor pre TPM modul a AAFP konektor pre audio na predný panel. Medzi AAFP a TPM je vidieť aj nenápadný jumper pre vymazanie CMOS.
Zvuková časť Xtreme Audio DAC je ukrytá pod dierkovaným plechom. Ten sa dá jednoducho odstrániť odskrutkovaním 3 skrutiek. Potom sa už môžete kochať množstvom Chemi-con japonských kondenzátorov.
Prevodník Cirrus Logic CS5346 v detailnom zábere.
Srdce zvukovej časti je procesor C-Media CM6632A. Kúsok od neho druhý Cirrus prevodník.
Dvojica ESS prevodníkov pre slúchadlá. Vľavo Sabre 9006AS, vpravo 9016K2M.
Napriek tomu, že ide o dosku z vysokej cenovej kategórie neposkytne hráčom žiadne luxusnejšie rozdelenie PCIe liniek a teda žiadny PLX mostík. Hráči si tak musia vystačiť so 16 PCIe linkami z procesora. Tie primárne dostane prvý PCIe slot. Ak osadíte kartu aj do spodného slotu, rozdelia sa linky v pomere x8/x8. Stredný PCIe slot je elektricky zapojený z PCH ako x4. Rozdelenie teda bude x8/x4/x8. Ak však osadíte nejakú kartu do niektorého z PCIe x1 slotov, bude stredný PCIe slot pracovať iba v režime x1. Všetky dlhé PCIe sloty sú samozrejme štandardu 3.0. Rozstupy medzi slotmi sú vynikajúce. Krátke PCIe 3.0 x1 sloty sú 3 a sú otvorené pre príjem dlhších kariet.
Rozdelenie PCIe liniek zabezpečujú tradične deličky ASMedia ASM1480.
Sieťový čip Killer E2400 sa schoval pod malý, strieborný EMI štít.
ASMedia ASM1142 má na starosti obsluhu dvoch USB 3.1 Gen 2 rozhraní pretože čipset to natívne nevie.
Zadný panel ponúkne vítané tlačidlo pre vymazanie CMOS a bezdrôtový Wi-Fi/BT modul, ktoré sú akoby pomimo a nie sú kryté EMI plechom. V ňom sa ukrýva PS/2 port, dvojica USB 2.0 portov, ďalší, tentokrát vertikálny USB 2.0 vyhradený pre USB BIOS Flashback+, DisplayPort, HDMI 1.4, dva USB 3.1 Gen 2 porty z ktorých spodný je typu C, gigabitový RJ-45, 2x USB 3.1 Gen 1 a audio panel s optickým S/PDIF. Výbava to nie je zlá, no je tam ešte voľný priestor, ktorý výrobca mohol využiť napr. na D-Sub konektor pre staršie monitory či na viac USB 3.0 portov alebo druhý RJ-45.
Wi-Fi modul je zapichnutý v malom slote a k jeho pevnosti prispieva upevnenie jednou skrtuktou.
MSI Z170A Gaming M9 ACK – BIOS
Verzia BIOSu v našom teste bola 1.20. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.
Viac obrázkov z prostredia BIOSu Click BIOS 5 som ukázal už minule pri recenzii Gaming M5, dnes len rýchle repete, nakoľko BIOS je v podstate totožný.
Táto doska už obsahuje otočné hardvérové aj softvérové tlačidlo Game Boosť, ktoré ponúkne 7 stupňov pretaktovania, aj keď to na prvý pohľad vyzerá, že ich je 11. Na aké takty budú frekvencie procesorov zdvihnuté môžete vidieť na obrázku.
Doska je však samozrejme určená hlavne na manuálne pretaktovanie, na ktoré je skvelo pripravená.
Reguláciu ventilátorov má MSI výborne zvládnutú. Ovládať môžete všetkých 5 ventilátorov pomocou kriviek.
A nakoniec virtuálna prehliadka dosky a zapojených komponentov pomocou Board Explorer.
MSI Z170A Gaming M9 ACK – Testovacia zostava, metodika, výsledky
Testovacia zostava
Testovacia zostava je zložená z procesora Intel Core i7-6600K (Skylake), ktorý má aj odomknutý násobič. Procesoru sekunduje 16GB DDR4 RAM pamätí od Crosair s označením CMK16GX4M4A2800C16. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD 530. Rýchlym úložiskom je SSD ADATA Premier SP910SS s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor | Intel Core i5-6600K (Skylake) |
RAM | 4x 4GB DDR4 Crosair Vengeance LPX |
SSD | ADATA Premier SP910 256GB |
grafická karta | integrovaná v procesore |
| zdroj | Antec VP550F |
chladič CPU | Alpenföhn Brocken ECO |
skrinka | Antec Three Hundred Two |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Základnú dosky testujeme so 4-jadrovým procesorom Intel Core i7-6600K (Skylake) bez funkcie HyperThreading. Základný takt procesora je 4,5GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 3,7Ghz. S Turbom je možné dosiahnuť až 3,9GHz. 16GB (4x4GB) pamätí od Crosair zapojených v dual-channel beží na takte 2133MHz s časovaním 15-15-15-36 a dobou obnovenia 2T. Tieto pamäte majú až 2 XMP profily, pričom frekvencia pri prvom je 2800MHz a pri druhom až 3000MHz. Vzhľadom na to, že oficiálna podpora zo strany čipsetu je 2133MHz tak testujem na tejto frekvencii.
Metodika
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 5.20.3400. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky
Testy pamätí
Výsledky pamätí žiadny šok neprinášajú.
Testy procesora
Ani procesor nezakopol.
Testy rozhraní
Už viackrát sa stalo, že USB 3.1 Gen 2 porty vykazali o trošku nižšie rýchlosti ako pomalšie USB 3.1 Gen 1. Jemný rozdiel je aj tu a ťažko povedať čomu ho pripísať nakoľko ASM1142 radič by mal bez problémov zvládať vyššie rýchlosti.
MSI Z170A Gaming M9 ACK – Pretaktovanie, teploty
Pretaktovanie
Manuálne taktovanie odomknutých Skylake procesorov je jednoduché. Z predošlých testov mám overené, že z procesora i5-6600K je možné vytlačiť frekvenciu 4,7GHz a tak som bol zvedavý, či sa mi podarí túto hranicu posunúť vyššie. Áno, konečne sa to podarilo i keď len o 100MHz. Takt 4,8GHz a napätie 1,4V boli parametre, pri ktorých procesor ešte prešiel testom Cinebench R15. Výsledné skóre bolo 776b čo je oproti základným 654b nárast o vysokých 18,6%. Veľmi pekné.
Vyššie som sa síce ešte dostal, 4,9GHz však už bolo len pre Windows, nie pre benchmark.
Automatické pretaktovanie fungovalo bezproblémovo ako cez hardvérové tlačidlo na doske, tak aj cez to virtuálne v BIOSe. Stabilne som dosiahol aj maximálny takt 4,7GHz, pri ktorom Cinebench vykázal skóre 772b. Jednoduchým stlačením tak aj ten najneskúsenejší používateľ môže dosiahnuť nárast výkonu až o 18%. Napätie bolo nastavené na viac ako 1,4V čo je trošku predimenzované a myslím, že mohlo byť pokojne na hranici 1,35V.
Pamäte problém s XMP profilmi nemali.
Rozsahy napätí a ich kroky
- BCLK: 70MHz - 655,25MHz (0,06Hz)
- frekvencia RAM: 800MHz - 4133MHz
- CPU Core Voltage: 0,6V - 2,155V (0,005V)
- CPU GT Voltage: 0,6V - 2,155V (0,005V)
- CPU SA Voltage: 0,6V - 2V (0,01V)
- CPU IO Voltage: 0,6V - 2V (0,01V)
- CPU PLL Voltage: 0,6V - 1,5V (0,01V)
- CPU PLL SFR Voltage: 0,9V - 1,5V (0,015V)
- CPU ST Voltage: 0,6V - 2V (0,01V)
- CPU ST V6 Voltage: 0,6V - 2V (0,01V)
- DRAM Voltage: 0,6V - 2,2V (0,01V)
- DRAM VPP Voltage: 1,240V - 3,770V (0,01V)
- PCH Voltage: 0,6V - 2V (0,01V)
- PCH CLK Voltage: 0,6V - 2V (0,01V)
Teploty
Doska nehorí a pasívy bez problémoch uchladia všetky kritické komponenty. Ak však chcete posilniť chladiaci efekt môžete pasívy nad VRM zapojiť do vodného okruhu.
MSI Z170A Gaming M9 ACK – Zhodnotenie, záver
Tak takto vyzerá najvyšší Gaming model z kategórie Enthusiast od MSI s čipsetom Intel Z170. Doska je skutočne len pre entuziastov. Je jasné, že nie každý ocení množstvo USB portov, nadpriemerne kvalitné audio či vychytávky pre overclockerov. Doska je naozaj štedrá ako po hardvérovej, tak po softvérovej stránke, ktorá je u MSI zastúpená nielen dobrým BIOSom, ale aj pribaleným softvérom ako Command Center, Gaming App a podobne.
Toho čím vás doska osloví je naozaj veľa. Skôr by som sa zameral na zakopnutia dosky, pretože aj tie tu sú. V prvom rade ma zaskočil zadný plát, ktorý bude v konflikte s niektorými backplate chladičov a bude vám komplikovať ich montáž. Stačilo vyrobiť väčší otvor v oblasti patice a všetko by bolo bez problémov. Ďalej by som vytkol zadnému panelu menšiu výbavu vzhľadom na cenovú kategóriu. Podpora starších video výstupov či pridanie ďalších USB portov alebo druhého RJ-45 by výrobcu nezabilo. To isté sa týka SATA3 portov, kde by sa ešte 2 porty z ASMedia radiča vmestili. Síce je to nepravdepodobné, no ak používateľ využije oba SATE Express sloty, zostanu mu voľné už len 2 SATA porty. Poslednou trhlinou je samozrejme vysoká cena začínajúca na 370€ čo sa však dalo očakávať.
MSI Z170A Gaming M9 ACK | |
Plusy | Mínusy |
- nadštandardne kvalitné audio - Wi-Fi/BT modul s dvojicou antén - tlačidlo reset CMOS na zadnom paneli - dvojica interných USB 3.1 Gen 1 konektorov - diagnostický displej - meracie body napätia - prehľadný BIOS - skvelá softvérová výbava - dobrý potenciál pre pretaktovanie - možnosť chladenia pasívov nad VRM vodou - jednoduché pretaktovanie cez HW/SW Game Boost - HotKey pre klávesnice - podsvietené pasívy a audio časť s možnosťou regulácie - USB BIOS Flashback+ - 3 roky záruky | - kovový plát na zadnej strane koliduje s niektorými backplate-mi chladičov - zadný panel mohol byť plnší napríklad o niekoľko ďalších USB 3.0 portov - vysoká cena - vzhľadom na cenu menej SATA3, ešte 2 z ASMedia radiča by sa vmestilo |
Testovaciu vzorku základnej dosky Z170A Gaming M9 ACK zaslala spoločnosť MSI.
