Noctua NH-U14S - keď NH-D14 leží na lopatkách

  • alle
  • 14.5.2013
  • prečítané 20709x

Kapitoly článku

Noctua NH-U14S - Metodika merania, Výsledky

Testovacia zostava

procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM



testovacia zostava v SilverStone TJ04-E



Procesor Core 2 Extreme QX6700 poskytla spoločnosti Intel



SSD Octane 128GB posktyla spoločnosť OCZ



Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone



DDR2 pamäte HyperX poskytla spoločnosť Kingston



Storočné zásoby teplo vodivej pasty NT-H1 poskytla spoločnosť RASCOM.



Metodika merania

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplo vodivá pasta je vždy použitá Noctua NT-H1 nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následné sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

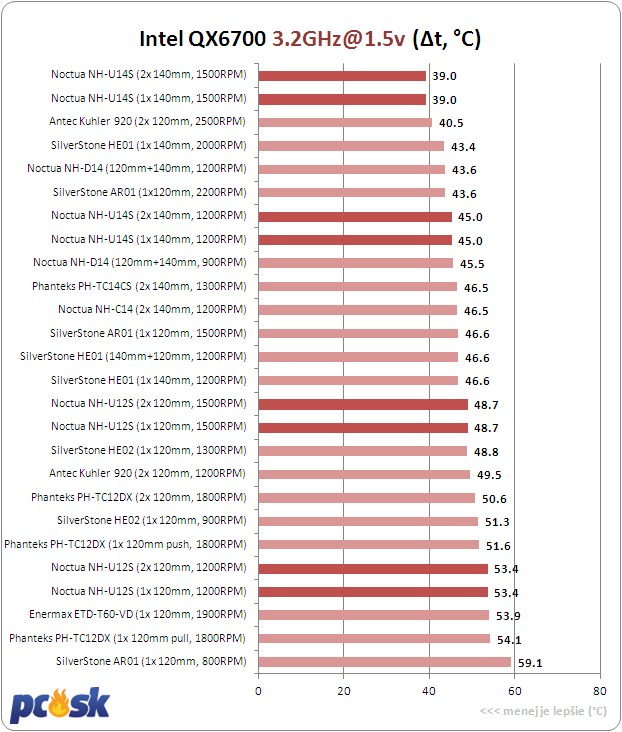

Noctua NH-U14S - Výsledky

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.

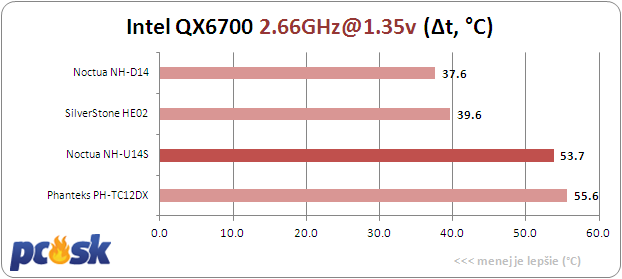

Noctua NH-U14S - Výsledky - Pasívny mód

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.

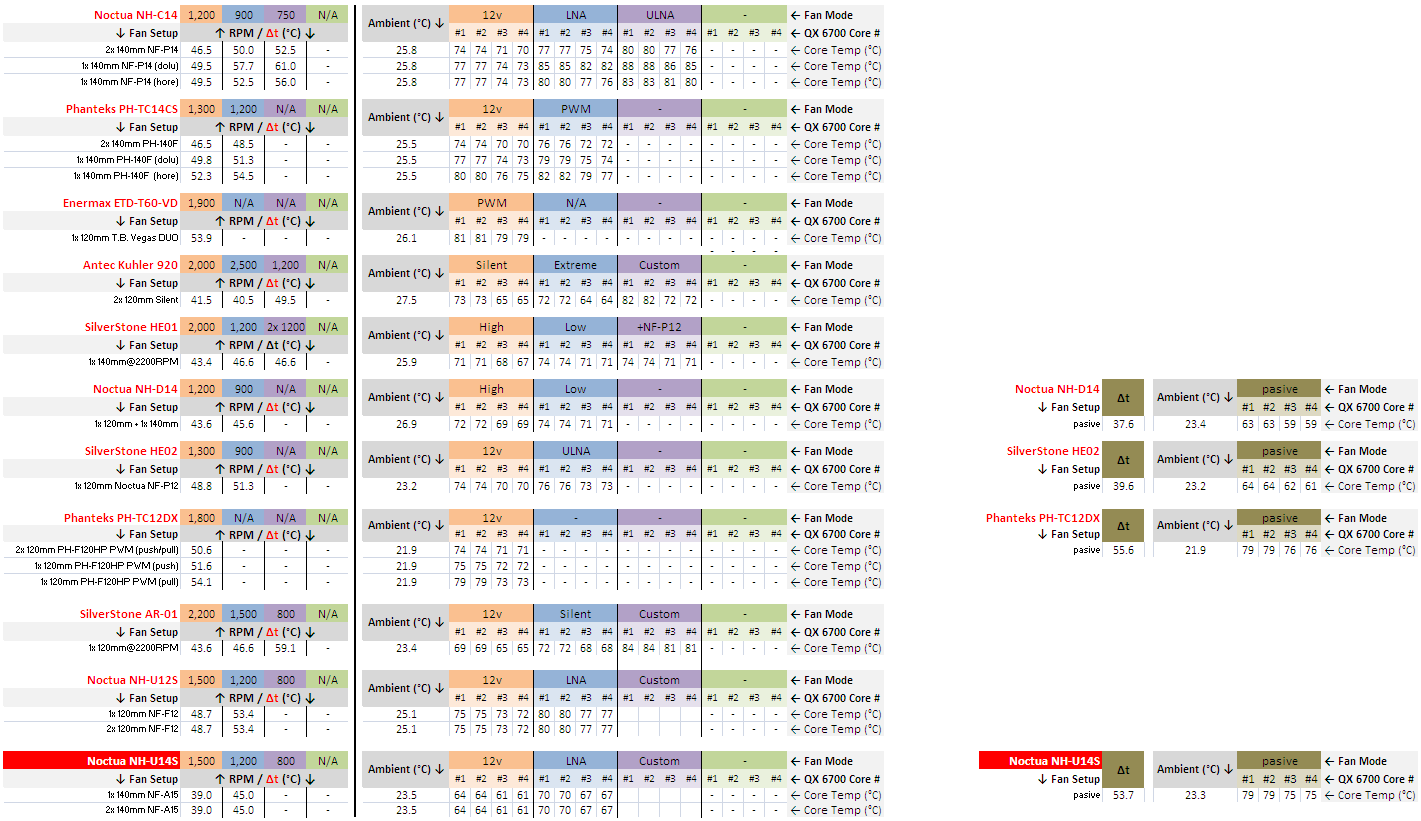

Sumár výsledkov



Tagy tip redakcie Noctua chladiče Noctua NH-U14S NH-U14S review NH-U14S recenzia
Komentáre (4)
Lubo_
14.5.2013 - 13:21
Doplnenie druheho ventilatora skutocne nema ziaden vplyv na vykon? Vysledky NH-U14S vam vysli pododne ako na AnandTechu, kde teda straca NH-D14 az 4,5 stupna, ale tam im zaroven vysla vykonnejsie aj NH-U12S, coz uz ocividne odzrkadluje skor nez realny vykon nedokonalost (a velku chybu) merania. A este jedna podstatna vec... pri max. vykone mate uvedenych 1200 rpm, v spec. U14S je vsak max. rychlost ventilatora uvadzana az 1500 rpm. Viem, ze existuju dve verzie NF-A15: Jedna dosahujuc pri 12 V iba tych vasich 1200 rpm, druha uz ale az 1500 a 1200 uz potom pripadne cez dodavany odpor. Vy ste teda k chladicu obdrzali ten pomalsi? Celkom ma totiz zaraza, do az akej miery sa dokazu pomery medzi jednotlivymi chladicmi skrz rozne metodiky odlisovat. Dnes vysla recenzia na Guru3D, kde NH-U14S straca na NH-D14 az 6 stupnov, coz uz sa zda byt zase ako opacny extrem.
Ivan Jarembák
15.5.2013 - 14:44
Zdravím, Čo sa týka výsledkov merania s pridaným druhým ventilátorom,bol som prekvapený aj ja, preto chladič som testoval opakovane, samozrejme zostavu som po každom testovaní nechal vychladiť no teploty ostávali na tých istých hodnotách... My sme mali verziu s 1200rpm......tzn. po zapojení LNA adaptéru otáčku sú na 900rpm... edit: pozrel som sa nato a naozaj fan ktorý je dodávaný k NH-U14S má 1500rpm a NF-A15 ktorý sa dá kúpiť samostatne má 1200rpm, ospravedlňujem sa za preklep.. verzia s 1500 rpm má po zapojení LNA adaptéru 1200rpm...
dropadred
16.6.2013 - 12:55
doplnil by som asi to, že ja mám tiež Core 2 Quad ale Q9550...mám NH-D14 a podľa teplôt mám 1. a 2. jadro na teplote 36 stupňov a 3. a 4. na 39...neviem, čím je to spôsobené, ale pridanie druhej A15 má vplyv, ono len je to asi fyzickým limitom senzoru, takže žiadny soft, teda ani senzor pri tomto CPU nedokáže zaznamenať nižšiu teplotu (takže zobrazuje minimálnu hodnotu - teda tých 36/39 - podľa toho, čo recenzent meral, teda ktoré jadrá, prípadne či z teplôt vybral najväčšiu), takže to je minimálna, ktorú dokáže namerať, ak sa nemýlim novšie i-čka to už nemajú, takže asi toľko k tejto problematike ale ku chladiču, je to majstrovský kúsok a ak by som nemal teraz D14tku, tak by som tento okamžite kupoval, minimálne nové noctua chladiče sú úžasné a tiež aj kvôli váha 1240g mojej D14 vs. 800 a niečo pri U14S ? aj to zaváži
davison
14.5.2013 - 13:34
Ako je to s tým ventilátorom? Pokiaľ viem, U14S má štandardne rýchlejšiu verziu A15-ky, 1500 rpm max.. Vidím, že vy máte v recenzii 1200-otáčkovú verziu. Na stránke výrobcu sa tiež udáva 1500 rpm, takže toto mi príde dosť divné... Aj tie výsledky oproti NH-D14 ak sú pri 1200 rpm, tak sú potom až k neuvereniu... /edit: Až teraz čítam post nadomnou, sorry za zdupľovanie. :)
