nVidia ESA v akcii

nVidia ohlásila už v novembri tzv. Enthusiast System Architecture (ESA) určenú najmä pre drahšie zostavy. Poďme sa pozrieť, ako to celé funguje.Základnou ideou tohto štandardu je združovať rozšírené možnosti ladenia výkonu a monitoringu systému pod jedným protokolom nad zbernicou USB, ktorý aj keď zatiaľ nebol ratifikovaný, bude môcť výrobca implementovať bez akýchkoľvek licenčných poplatkov.



(logo ESA, nepomýliť s podobným logom firmy ELSA :) )


Požiadavky pre ESA certifikát
Základom je mať to správne ESA-certifikované "železo", a samozrejme software, ktorý bude celý systém obsluhovať.
nVidia kladie dôraz na kvalitu použitých komponentov, ktoré musia spĺňať určité parametre. Jedná sa o skrinku, zdroj, základnú dosku a vodné chladenie.

Skrinka:
- minimálne 2 teplotné senzory, jeden v blízkosti grafickej karty/kariet, druhý v prednej časti skrinky
- musí sa dať osadiť minimálne 2-ma ventilátormi, buď s podporou PWM (Pulse With Modulation), alebo s možnosťou kontroly napätia.
- každý ventilátor musí mať svoje vlastné teplotné čidlo
- na skrinke musí byť vpredu umiestnená červená LED kontrolka prípadného zlyhania ventilátora alebo prehriatia

Zdroj:
- minimálne jeden teplotný senzor, osadený na najteplejšom mieste v zdroji
- meranie prúdu a napätia pre 5V, 12V, -12V a 3.3V vetvy, prúd s presnosťou +-10%, napätie s presnosťou +-3%
- musí byť vybavený signalizačnou červenou LED diódou pre prípad prehriatia alebo príliš vysokému odberu

Vodné chladenie:
- minimálne 2 teplotné senzory, jeden merajúci teplotu vodu pred vstupom do radiátora, druhý umiestnený za pumpou
- pumpa musí byť vybavené senzorom, ktorý zisťuje jej stav, prípadne závadu
- musí byť vybavené signalizačnou červenou LED diódou pre prípad prehriatia alebo zlyhania pumpy

Základná doska:
- minimálne 3 vnútorné USB konektory (iba ako piny) pre pripojenie ESA komponentov
- podpora ESA protokolu pre obslužný software

Špecifikácia nijako nezväzuje ruky výrobcom hardwaru, práveže sa črtá možnosť aj pre lacnejšie komponenty spĺňajúce dané minimum. V špecifikácii sa však neuvádza, či musia byť v PC všetky vyššie spomenuté komponenty ESA certifikované (samozrejme minimálne doska byť musí).


nVidia prednedávnom demonštrovala plne ESA-certifikovaný systém. Ako by mal takýto počítač vyzerať?

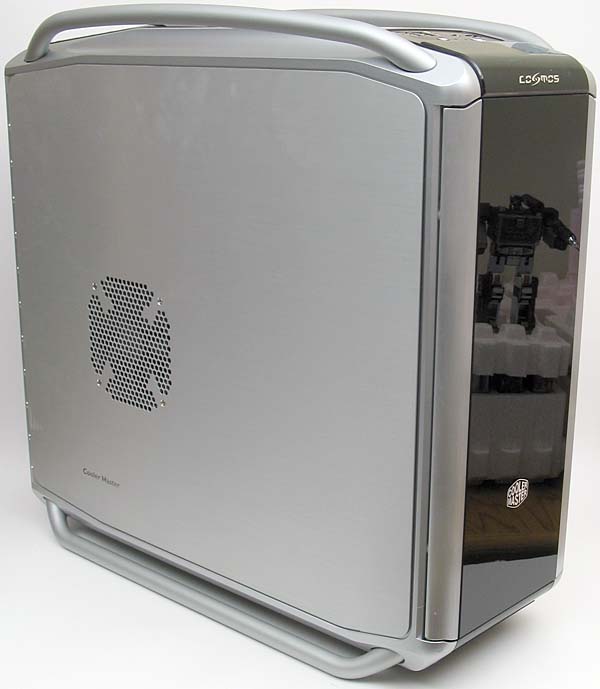

Celý systém je "zabalený" vo vkusnej skrinke CoolerMaster Cosmos 1000 v ESA verzii.

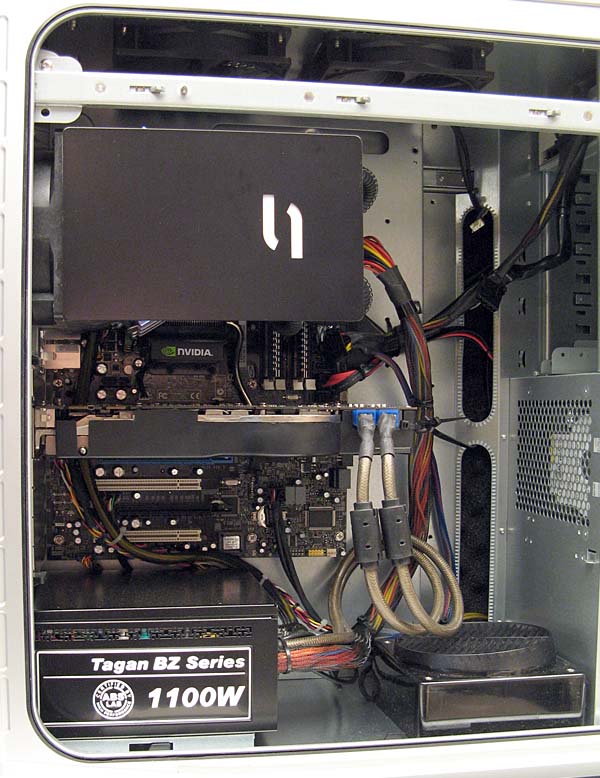

Vo vnútri sa ukrýva doska eVGA 122-CK-NF68 s nForce 680i SLi chipsetom, zdroj Tagan BZ 1100W, na procesore je použitý termoelektrický chladič CoolIt Freezone Elite. Samozrejme všetko ESA certifikované :).

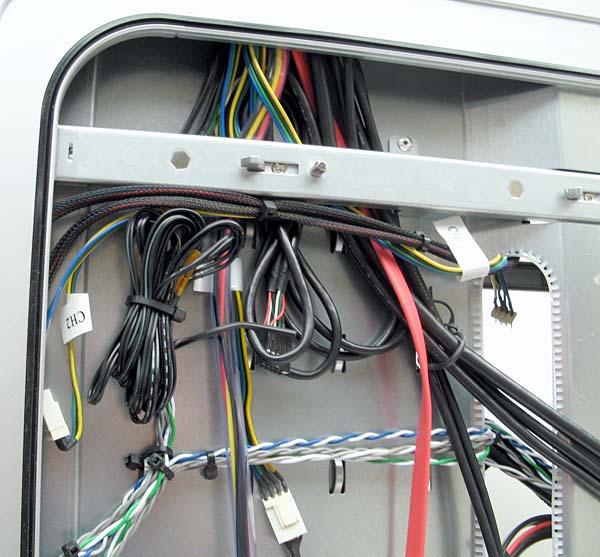

Azda jedinou nevýhodou (ak vynecháme cenu komponentov) je nutná ďalšia kabeláž v systéme kvôli teplotným senzorom a ďalším prvkom. Napr. v použitej skrinke sú všetky ventilátory zapojené do centrálneho "control box"-u, ktorý je pripojený k doske (pomocou USB), čo vyžaduje ťahať káble po celej skrinke. Výrobcovia skriniek však budú myslieť aj na toto, v tomto prípade sú káble efektne ukryté pod pravou bočnicou.

Každý ESA komponent sa k doske pripája pomocou USB rozhrania. Niektorí výrobcovia skriniek uvažujú aj nad použitím hubov pre pripájanie komponentov, nakoľko ESA dovoľuje aj takúto možnosť.


Software

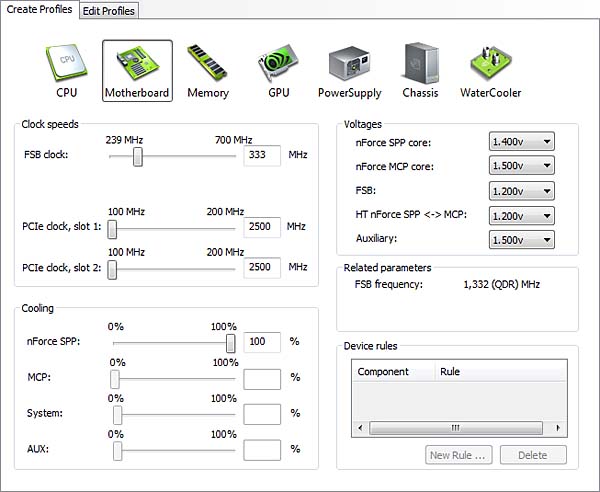

Spravovať všetky komponenty bude nForce System Tools 6.0, podporujúci zatiaľ chipsety 680i/780i. Program umožňuje kontrolu nad veľkým množstvom položiek a nastavení. Napriek tomu, že je len v beta verzii, drvivá väčšina položiek je zobrazovaná správne.

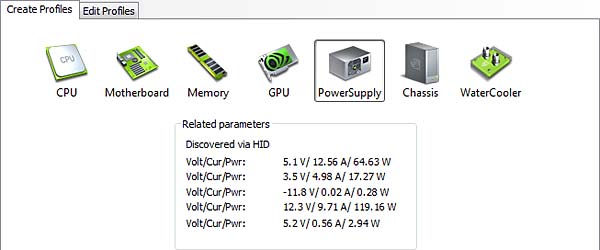

(softwarovo sledovať celkový odber počítača - jedna z prelomových noviniek.)

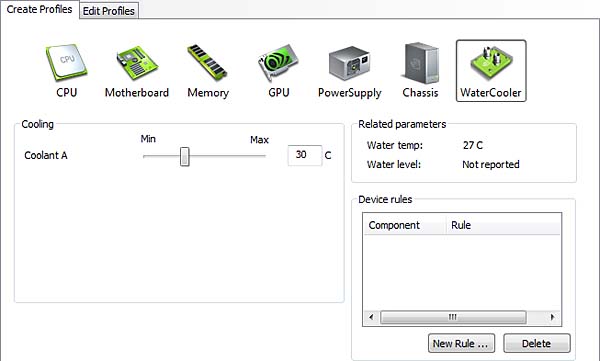

(sotwarová regulácia chladenia)

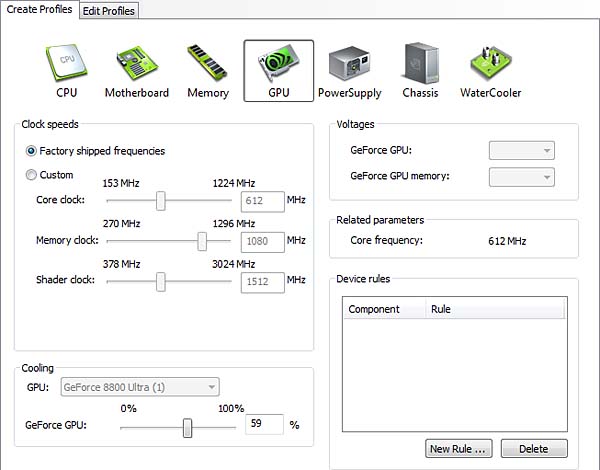

Pre každý komponent si môže užívateľ nadefinovať vlastné profily udalostí a akcií. Všetky položky sa dajú tiež zaznamenávať a ukladať. Program dokonca dokáže updatovať firmware/BIOS vybraných ESA komponentov.


Monitoring

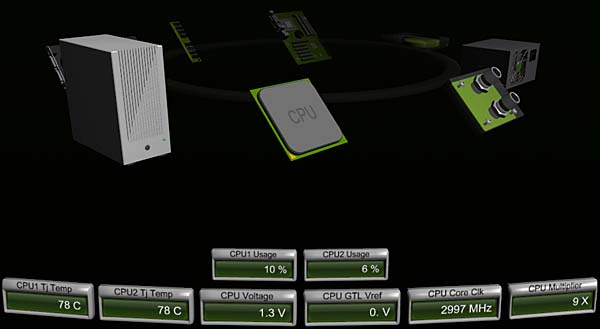

Aby mal užívateľ systém stále "na očiach", disponuje System Tools unikátnym 3D OpenGL monitorovacím prostredím




Komponenty sú usporiadané do kruhu, po vybratí danej časti systému sa zobrazí stav dostupných sledovaných premenných.

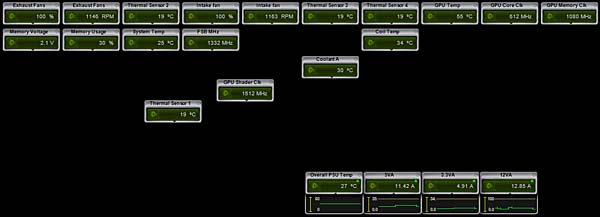

Ak by niekomu toto rozloženie nevyhovovalo, môže si na plochu porozmiestňovať widgety sledujúce určité hodnoty. Pre každý jeden widget sa dá nastaviť ozaj všetko, od frekvencie snímania až po farbu čiar a písma.




Takýmto spôsobom sa dajú nastaviť aj "vyskakovacie" okná, ktoré si môže užívateľ sám nadefinovať v prípade nejakej zvolenej udalosti.


nVidia naozaj radikálnym spôsobom zmenila pohľad na monitoring a tuning systému, začínajúc samotnou implementáciou v hardware. Počet parterov ESA sa rozrastá, v súčasnosti existujú riešenia od firiem ako Thermaltake či XFX, na zozname je aj ASUS, MSI, Gigabyte, Dell, HP alebo Alienware. Uvidíme, kam až ESA zájde, či sa rozrastie aj do mainstreamu, čo by určite menej majetní overclockeri uvítali.


Zdroj: nvidia.com, techspot.com
