Raijintek Pallas - nízkoprofilový chladič od nováčika na trhu



Nie každý ma dostatočne širokú skrinku do ktorej si môže napratať vysoké chladiče. HTPC sú v kurze a dnes testovaný chladič je práve svojimi rozmermi vhodný pre podobné zostavy. Je ním totiž nízkoprofilový Raijintek Pallas s výškou iba 68mm vrátane ventilátora.





Spoločnosť Raijintek ako mladý hráč na trhu vznikla spojením firiem Cooler Master a Xigmatek iba minulý rok. Od nás si už stihla svojim chladičom Ereboss vyslúžiť ocenenie tip redakcie. Ten je však cielený na inú skupinu užívateľov ktorí sa netrápia s priestorom vo svojej počítačovej skrinke. Za to dnes testovaný Pallas s výškou problémy mať nebude a jeho horizontálne rozmery sú oveľa väčšie ako vertikálne. Raijintek nekazí tradíciu ani u Pallas-a a po Erebossovi a Aidosovi pomenoval svoj ďalší chladič taktiež na základe gréckej mytológie.





Balenie Pallasu je jedno z najmenších aké som u chladičov videl, no zároveň je aj atraktívne. Zvolená červeno čierna kombinácia vyzerá elegantne a moderne pričom ju dopĺňa množstvo informácii a obrázkov na každej strane. Špecifikácie chladiča sú zobrazené v podobe efektívnej 3D tabuľky z ktorej sa však ťažšie číta písmo. To sú však len detaily ktoré nemajú vplyv na funkčnosť chladiča.





Po roztvorení krabičky ma privítal veľký ventilátor s priemerom 140mm a s podivným názvom 14013. Ventilátor je iba položený na vrchu a nechráni ho vôbec nič ani z boku, len samotné balenie. Pod ním je kartónový výlisok v ktorom sa ukrývali 2 igelitové vrecká a návod. Montážna sada bola rozdelená do týchto dvoch vreciek - väčšie kusy (backplate, spony na ventilátory, železné mostíky) boli v jednom a menšie časti ako skrutky či teplovodivá pasta v druhom. Vzhľadom na to, že chladič spadá do kategórie high-end ma zamrzela absencia antivibračných kolíkov.





Na samotnom dne nízkeho balenia bol uložený heatsink. Darmo by ste okolo neho hľadali nejaké polystyrénové či penové výstelky ktoré by absorbovali prípadne nárazy. Tak ako v okolí ventilátora ani tú žiadne nie sú. So spodnej strany pasívu nie je vôbec nič len kartónový obal a tak pri neopatrnej preprave môže dôjsť aj k vážnejšiemu poškodeniu chladiča. Za toto Raijintek pochváliť nemôžem a radšej mohol spraviť balenie o čosi robustnejšie aby vtesnal do neho aj nejaké výstelky.

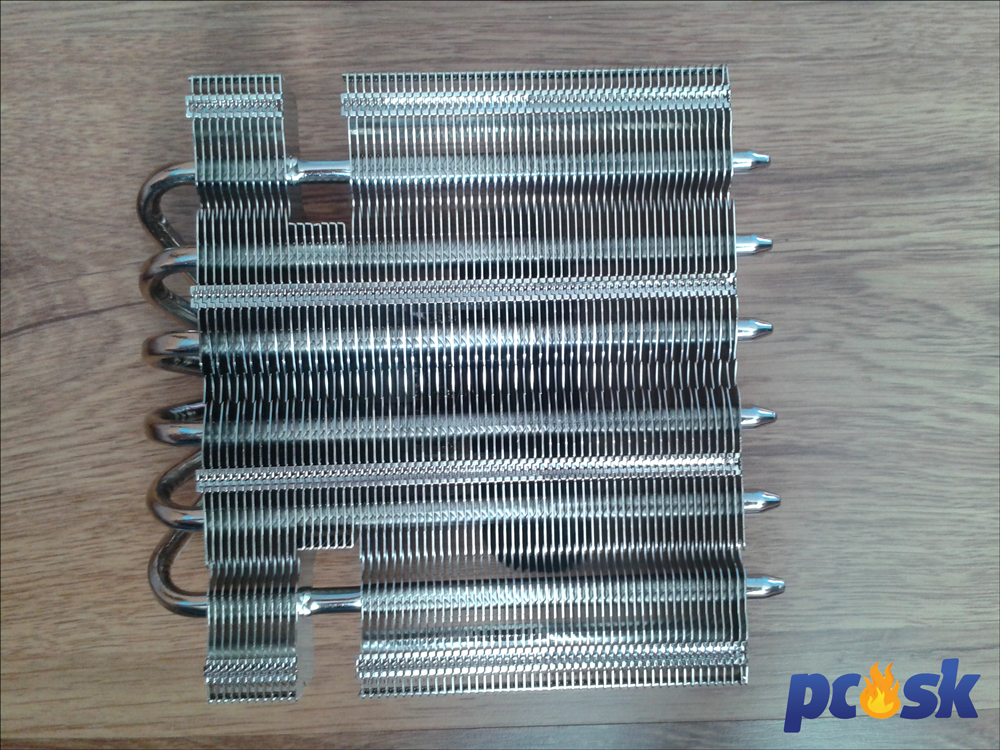

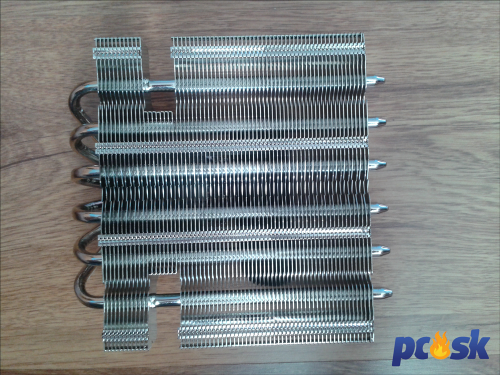

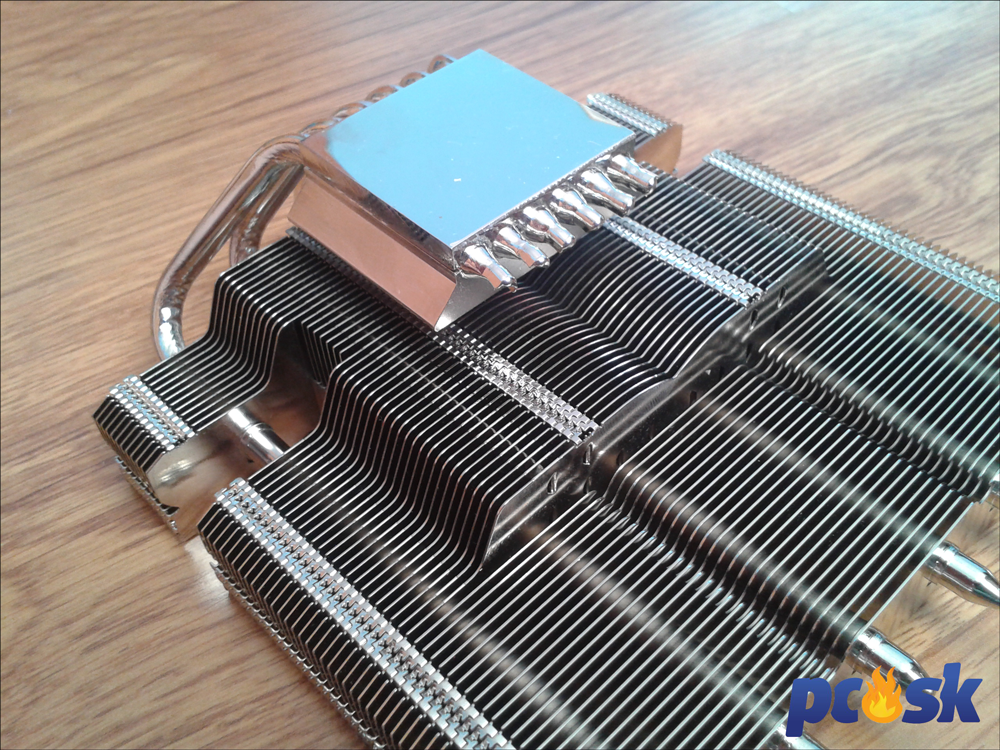

Pasív bez osadeného ventilátora je vysoký iba 55mm. Nízku výšku si však kompenzuje horizontálnymi rozmermi. Poniklovaný pasív tvorí až 68 nahusto poukladaných rebier, ktoré sú na mieste nad základňou hrubšie a vytvárajú tak kaskádový tvar.







Na dvoch miestach ma pasív výrezy ktoré majú praktický význam pri montáži pretože umožňujú dostať sa skrutkovaču k skrutkám.

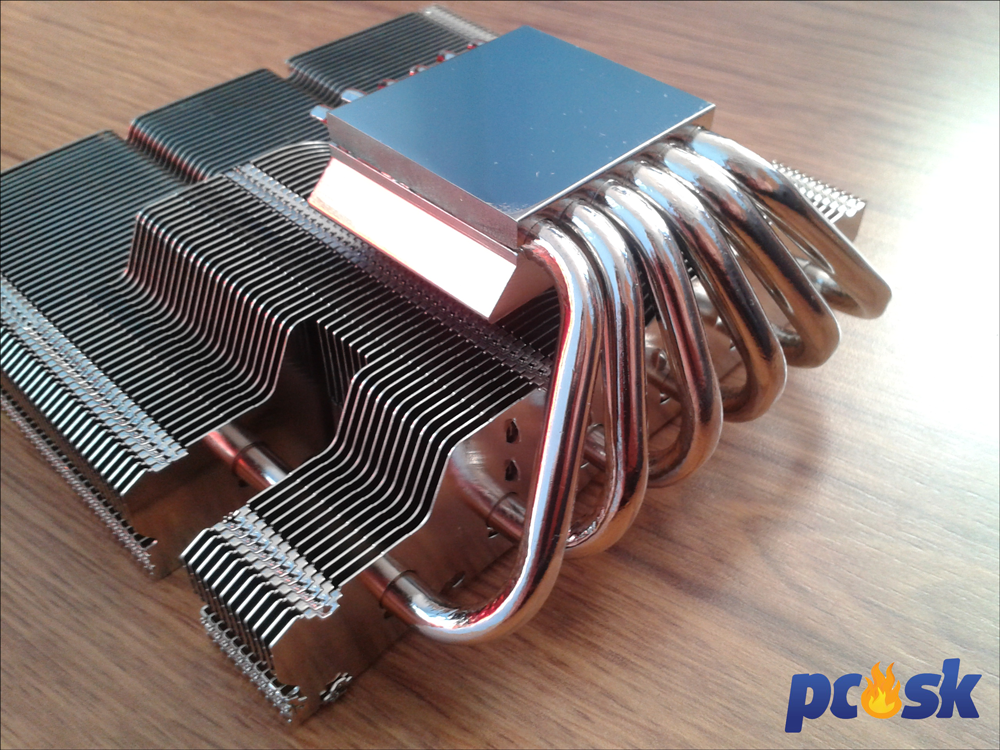

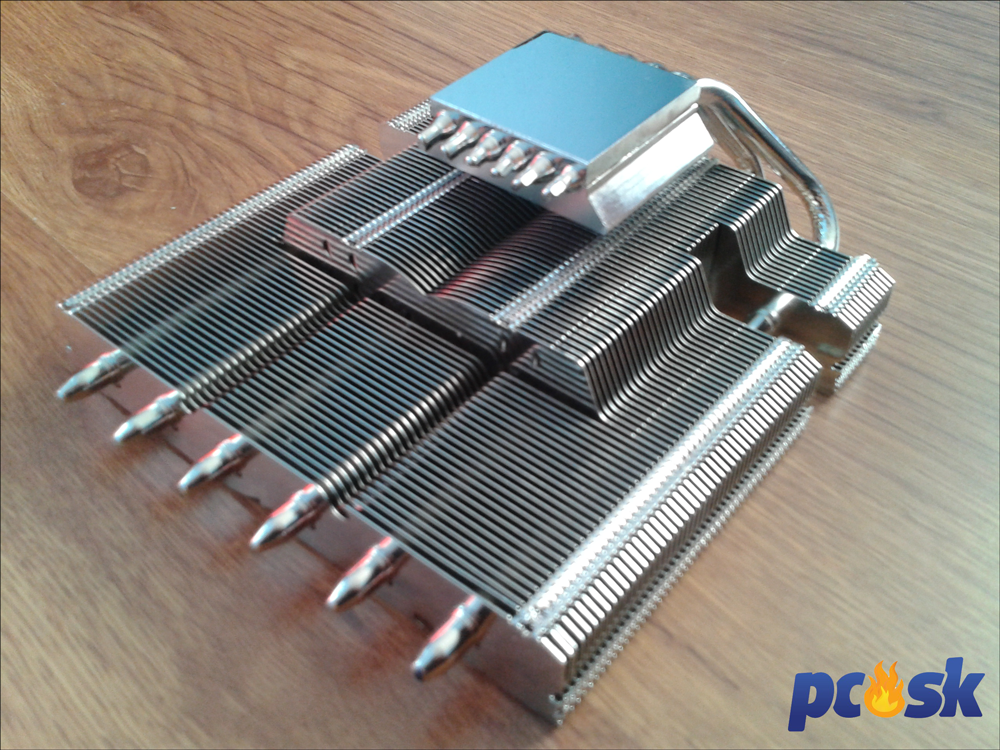

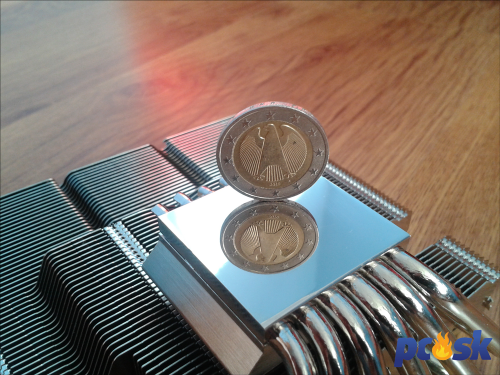

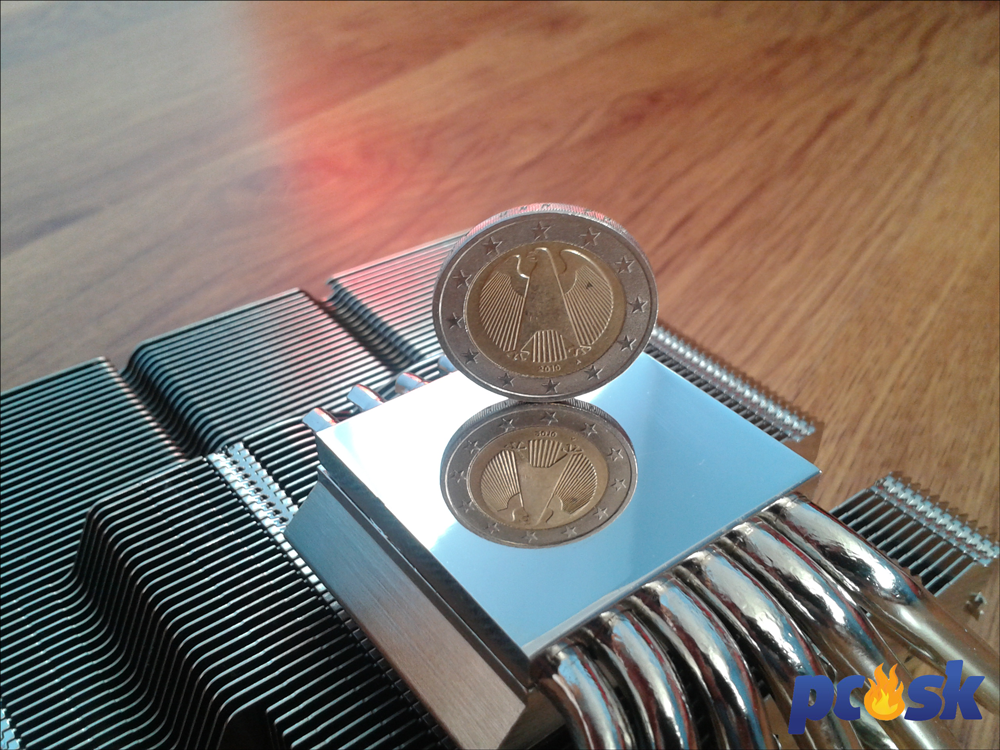

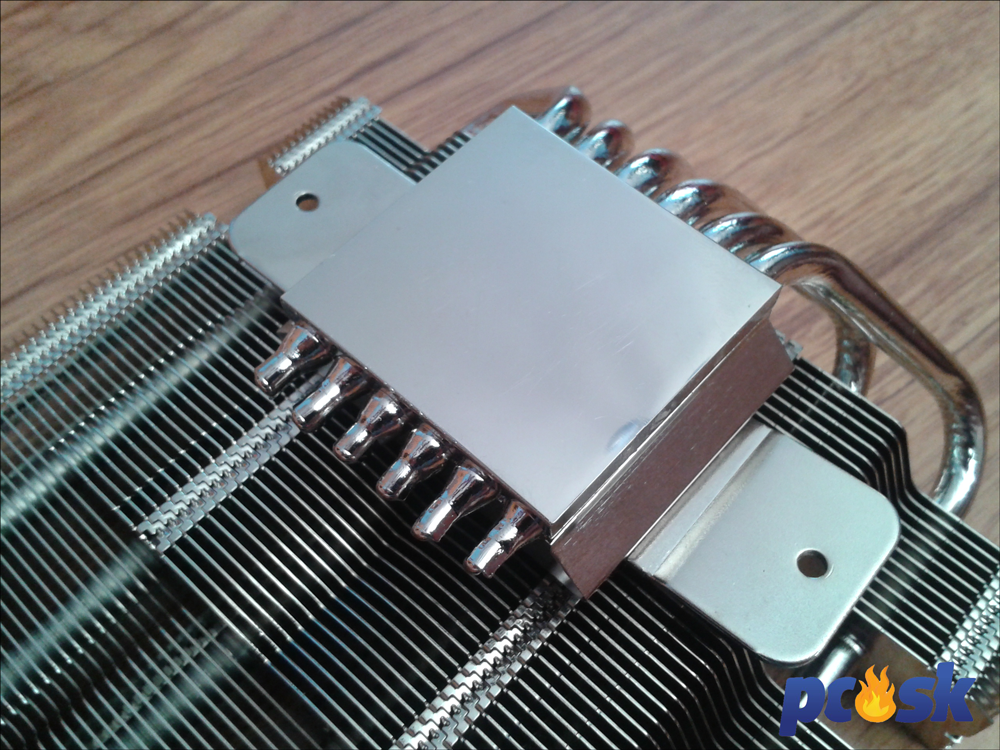

O prenos tepla do pasívu sa stará šestica 6mm hrubých poniklovaných heatpipes. Základňa je opracovaná vynikajúco, tu sa Raijintek pochlapil. Poniklovaná základňa nevyužíva priamy dotyk heatpipes s IHS, miesto toho je spracovaná do dokonalého zrkadlového lesku.

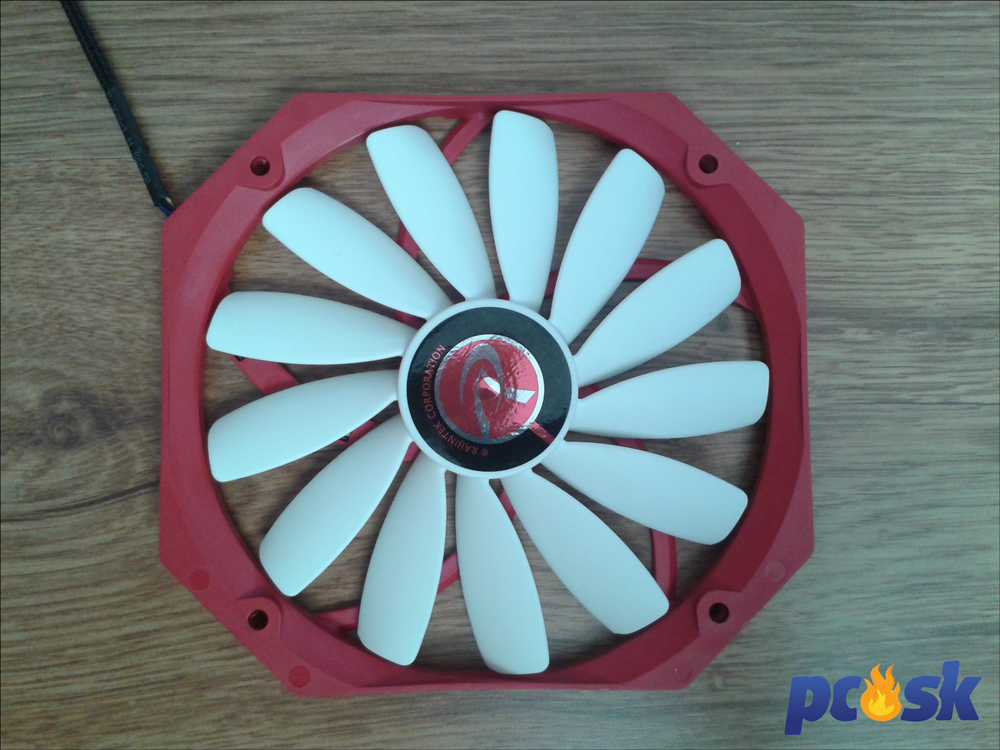

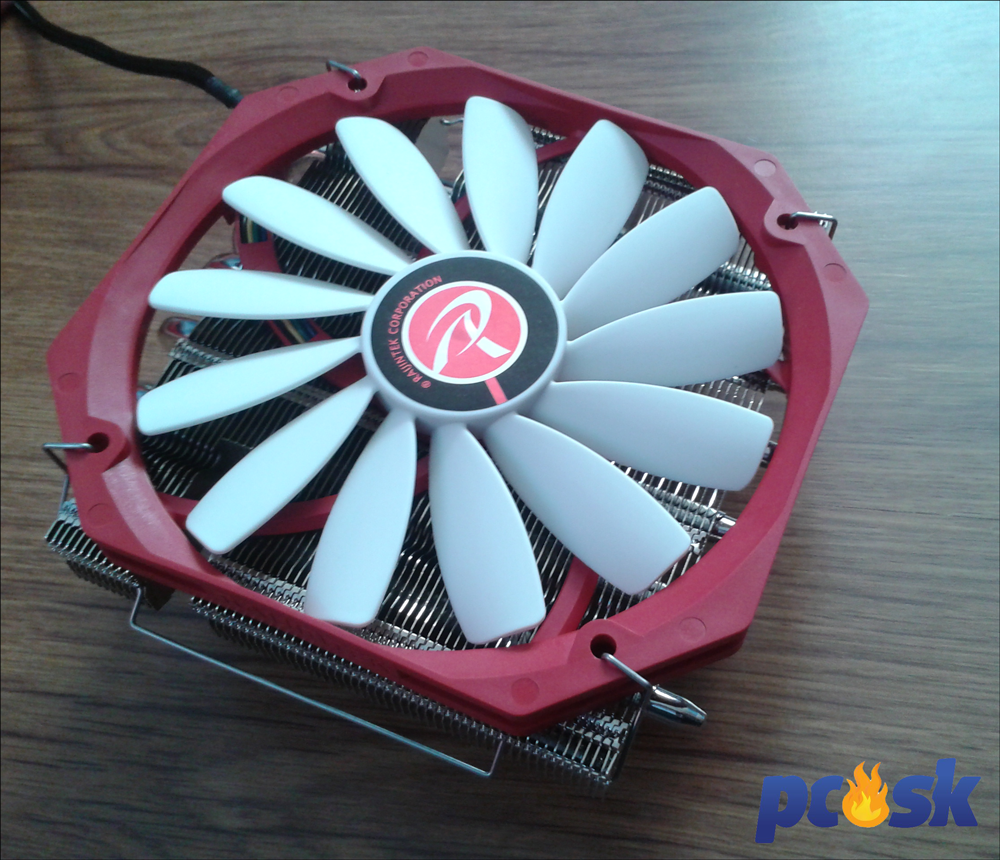

O prievan medzi rebrami sa postará červeno-biely ventilátor 14013 s priemerom 140mm, ktorý mierne presahoval samotné rebrovanie pasívu. Pozitívom ventilátora je jeho výška ktorá je iba 13mm vďaka čomu celková výška chladiča príliš nenarastie. Ventilátor obsahuje 13 lopatiek ktoré sa roztočia po zapojení 4-pinového PWM konektora.







Princíp montáže chladičov od Raijintek sa ničím zvláštnym neodlišuje od spôsobu montáže u iných výrobcov a tak som neočakával žiadne komplikácie. Tie sa však dostavili ako uvidíte neskôr.

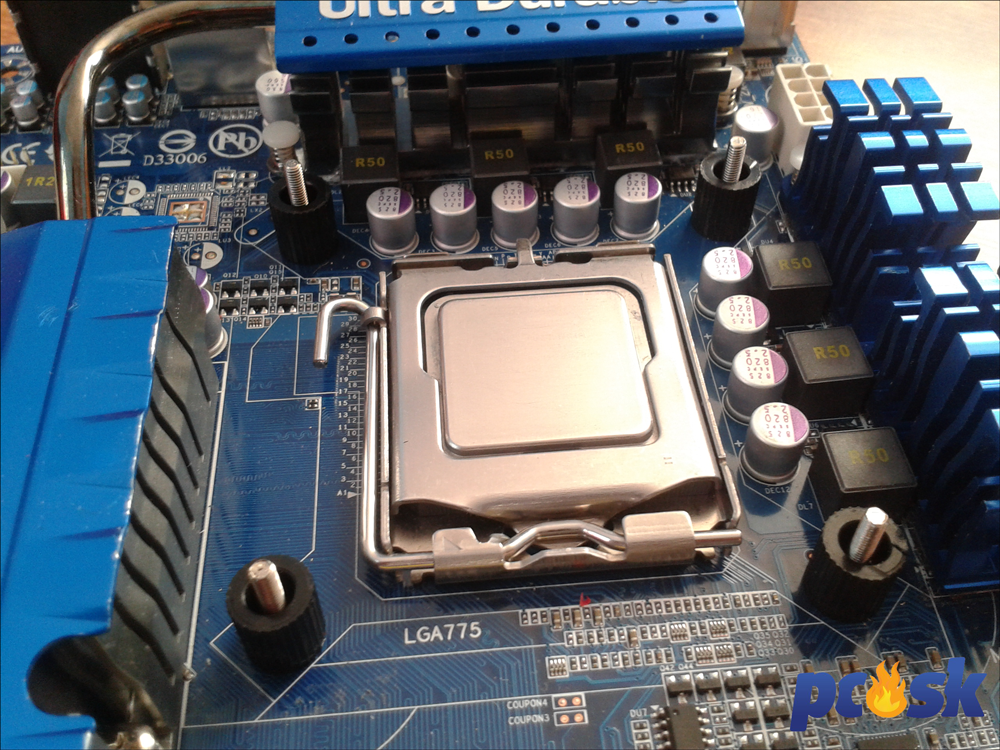

Ako prvý príde na radu backplate ktorý je mimochodom plastový. Musím sa priznať, že kovové backplate-y vo mne vyvolávajú väčší pocit istoty tie by však celkovú cenu zrejme o čosi navýšili. Cez backplate prestrčíme skrutky a následne ich prestrčíme aj základnou doskou. Pri manipulácii mi párkrát skrutky vypadli nakoľko zospodu backplate ich nič nedržalo.

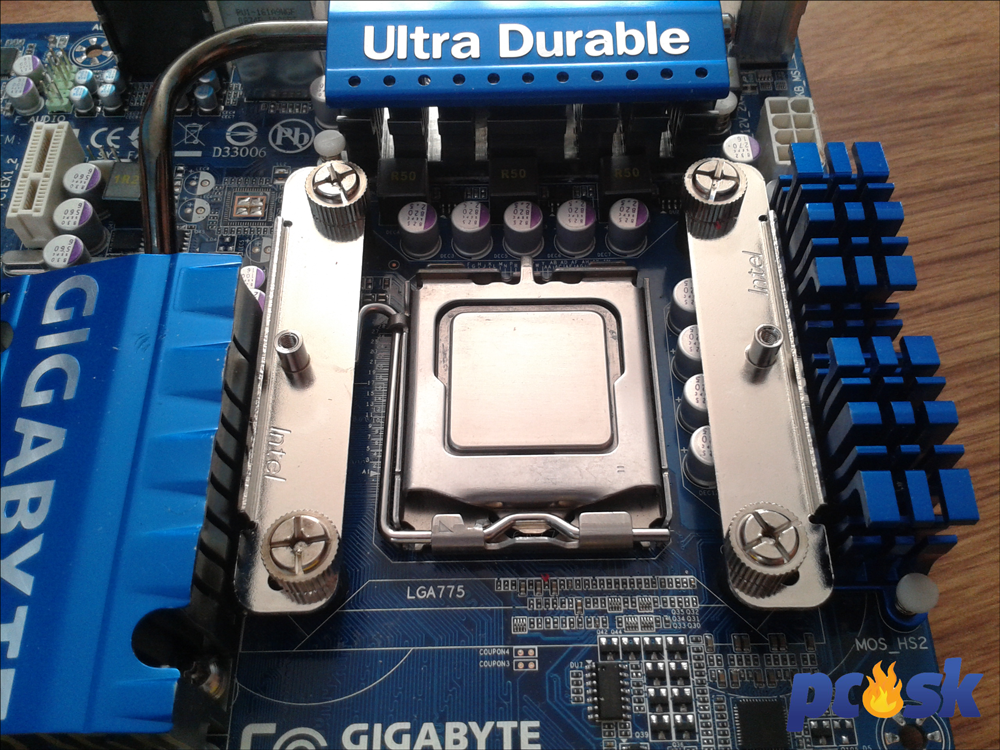

Ak už máme skrutky prestrčené doskou nasadíme na ne dištančné kolíky ktoré sa v tomto prípade skrutkujú. Po nich prídu na radu železné mostíky, ktoré stačí priskrutkovať. Do tohto momentu išlo všetko hladko a bez hlavolamov.

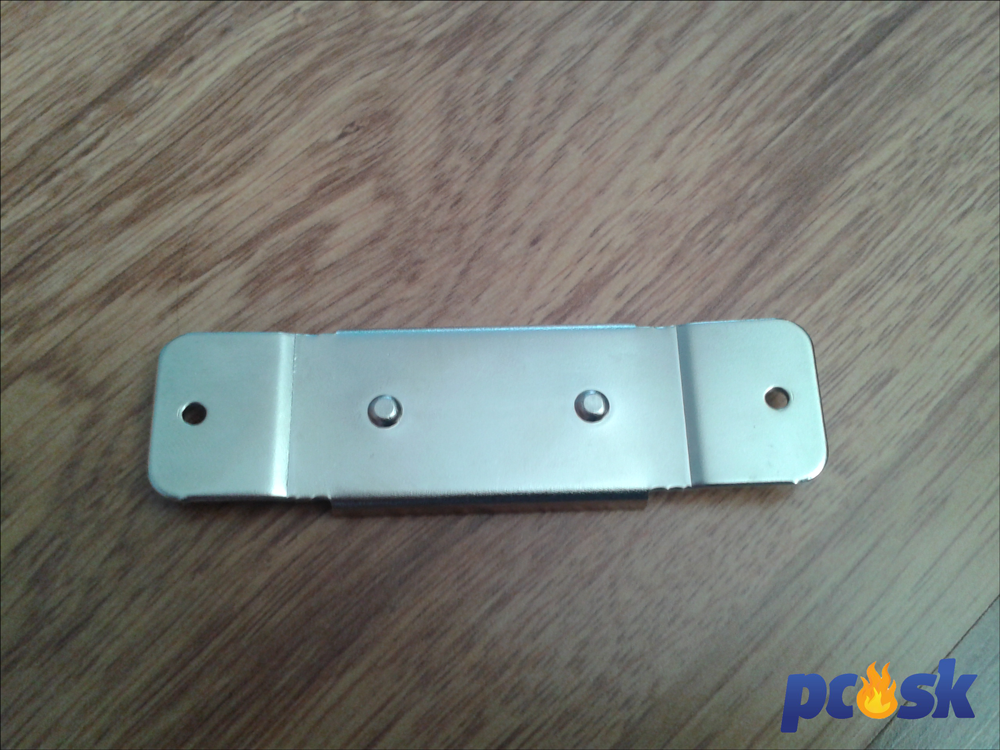

Pri osadzovaní pasívu som však miestami ľutoval, že nemám 3 ruky. Vrchom základne totiž treba najprv presunúť železnú sponu ktorá sa však k základni nijak neupína a zapadne iba výstupkami do dvoch dierok.







Takto labilnú konštrukciu treba následne priskrutkovať k železným mostíkom na doske čo bol celkom zážitok. Pasív ma totiž vzhľadom na polohu základne ťažisko na jednej strane a má tak tendenciu prevažovať sa na druhú stranu čím mi komplikoval montáž. Jednou rukou som tak musel držať pasív v ako tak rovnovážnej polohe a druhou sa pokúsiť priskrutkovať skrutky na správne miesto. Pri pohybovaní chladičom však často železná spona nad základňou vypadávala zo svojho miesta keďže ju tam nič pevno nedržalo vďaka čomu bola celá montáž komplikovanejšia. Kým sa mi podarilo správne namontovať chladič rozmazal som nanesenú pastu po celom sockete v dôsledku čoho som chladič musel odmontovať, prepastovať procesor a celý proces opakovať nanovo.



Po niekoľkých minútach a nadávkach sa mi to však predsa len podarilo a zostávalo nasadiť ventilátor. Dúfal som, že v tomto kroku už žiaden problém nebude, no chladič ma aj tu potrápil. Uchopovacie spony sú totiž príliš krátke a naťahujú sa do výrezov v pasíve neskutočne ťažko. Výrobca mohol spraviť spony trošku voľnejšie aby sa dal ventilátor osadiť jednoduchšie. Rovnako mi v balení chýbali gumené koliky ktoré by eliminovali prenos vibrácii z ventilátora na pasív.

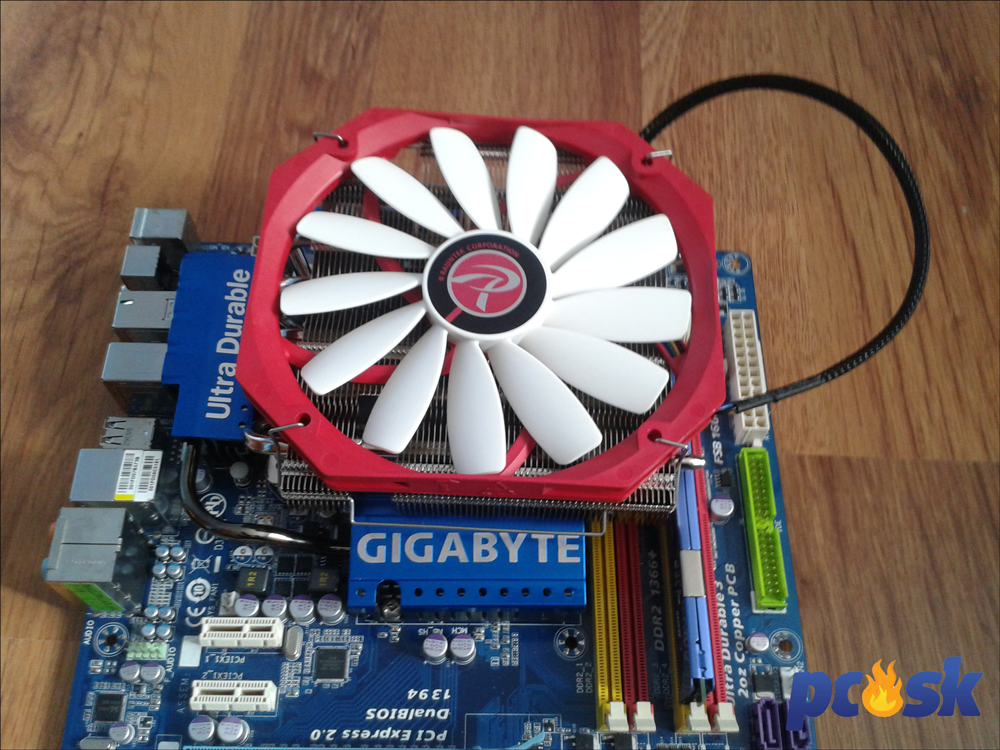

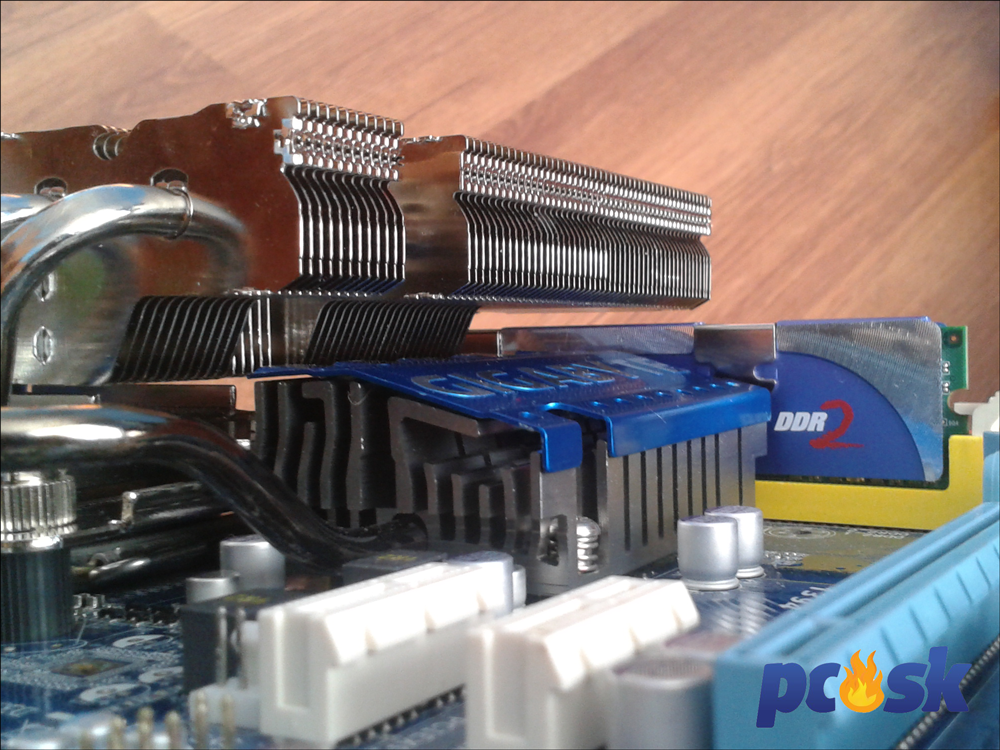

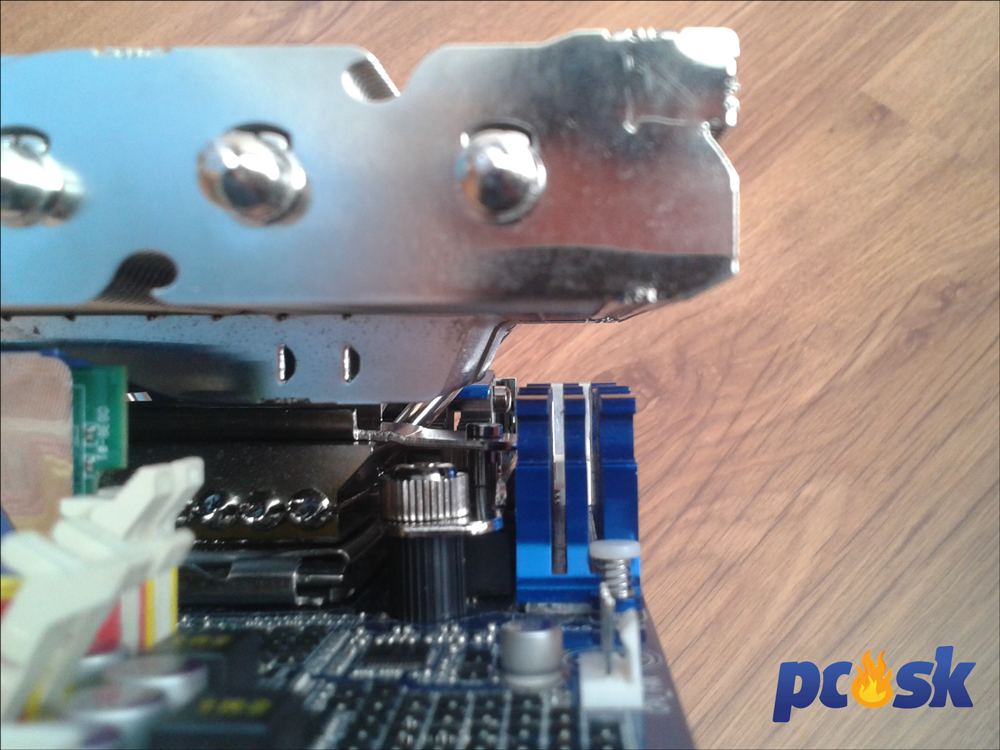

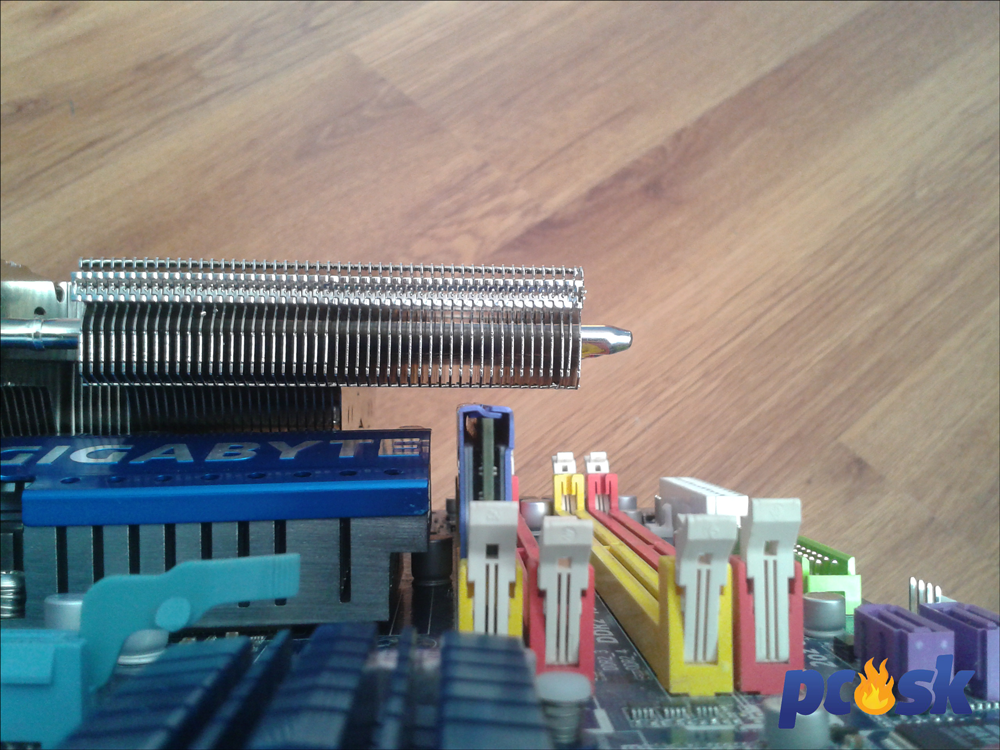

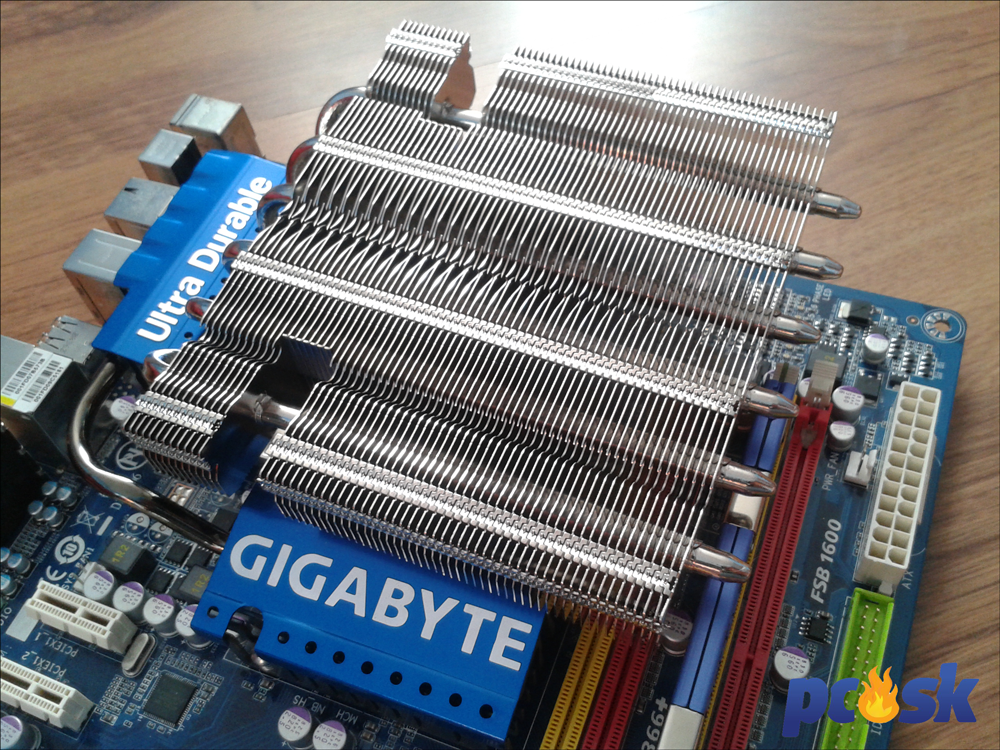

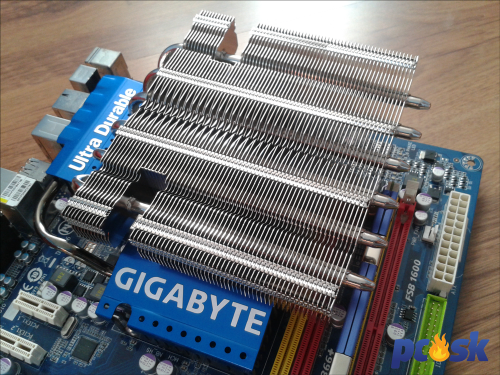

Po úspešnej montáži je vidieť, že chladič je naozaj nízky ale aj to že zasahuje sčasti nad pasívy na napájacej kaskáde a nad pamäťové sloty. To by samo o sebe nebolo nevýhodou pretože rozmerný ventilátor aspoň ofukuje aj tieto miesta, ak však máte dosku s vysokými pasívami nad napájacou kaskádou dobre si premyslite, či vám Pallas nebude s nimi kolidovať. To isté platí aj pre operačné pamäte. V prípade, že uvažujete o tomto chladiči zabudnite na vysoké moduly operačných pamäti alebo na moduly s rozvádzačom tepla. V mojom prípade je vidieť, že veľká rezerva na vyššie operačné pamäte už nie je (presnejšie 3mm). Chladič je od základnej dosky vo výške 37mm, s vyššími pasívmi či operačnými pamäťami ako toto číslo ho tam nevmestíte.















procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v

grafická karta: ASUS 7300GT (pasívne chladená)

základná doska: Gigabyte GA-EP45-UD3R

ssd: OCZ Octane 128GB

ram: 4x1GB Kingston DDR2

zdroj: SilverStone ST40F-ES

skrinka: SilverStone TJ04-E

operačný systém: MS Windows 7 Enterprise 64b

použitý softvér: Prime95, RealTemp

systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM

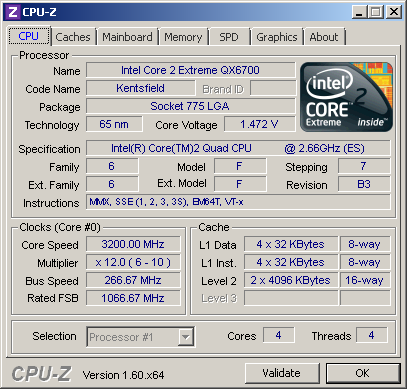

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

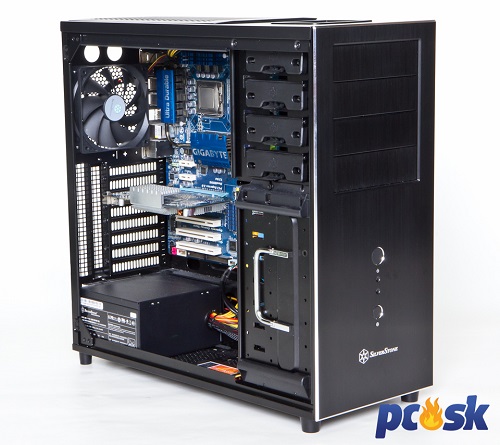

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.



Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.



Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

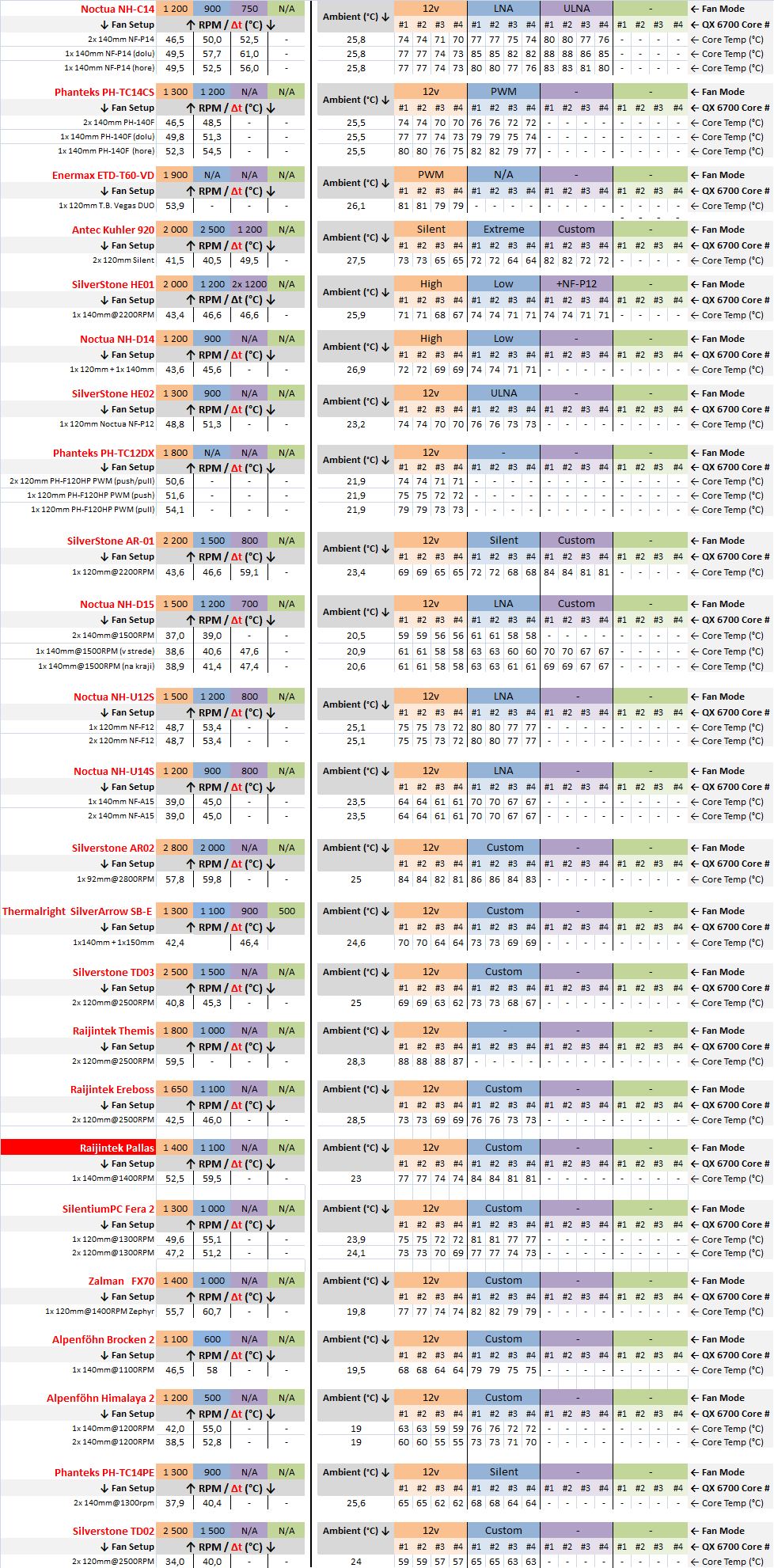

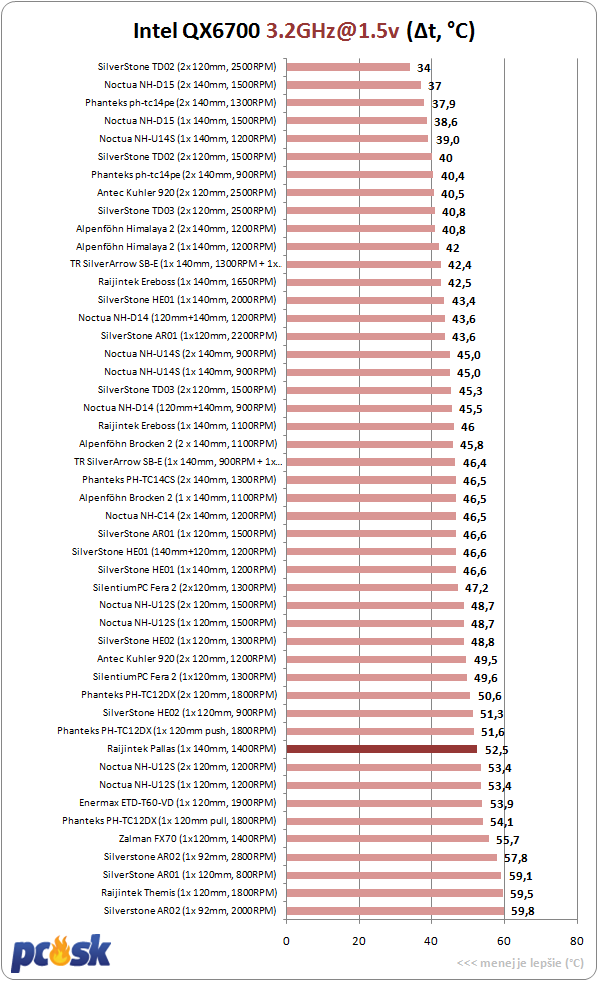

Pallas s ventilátorom rotujúcim na maximálnych otáčkach si s teplotami poradil bez problémov avšak za cenu vyššieho aerodynamického hluku.





Znižovaním otáčok samozrejme rástla teplota. Na hranici to zvládol Pallas ešte na úrovni 1000RPM pri ktorej bola aj hlučnosť takmer nulová.



Ako zvyčajne aj tento chladič som podrobil testu v pasívnom režime. Husté rebrovanie a vertikálna orientácia rebier sa však zrejme podpísali na tom, že odvedené teplo nemohlo dostatočné rýchlo opúšťať priestor pasívu a tak Pallas týmto testom neprešiel.





Raijintek Pallas ma výkonom nesklamal no ani nenadchol. Pasívny režim mu príliš nevyčítam nakoľko nás procesor nie je ľahké uchladiť a vzhľadom na orientáciu rebier nemohol byť pasív dobre prefukovaný.





Ventilátor taktiež nepatrí medzi to najlepšie a najtichšie čo sme tu mali a absenciou antivibračných gumičiek si meno taktiež nevylepší. Plusom je nízky profil ventilátora.



Inštalácia chladiča je z tých komplikovanejších a zaberie zbytočne veľa času. Nepáčilo sa mi najmä náročne uchytenie ventilátora k pasívu. Poslednú výčitku smerujem k baleniu, ktoré je síce kompaktné a pekné, avšak chýbajú v ňom ochranné výstelky.







Pochvalu si naopak Raijintek zaslúži sa kvalitné spracovanie chladiča a dokonale opracovanú základňu. Za približne 40€ si tak domov odnesiete chladič vhodný pre HTPC, ktorý si poradí s väčšinou procesorov.  Škoda len, že dostupnosť chladičov od Raijintek-u je v slovenských e-shopoch veľmi slabá. Konkrétne Pallas má v ponuke iba jeden obchod. Produkty tohto nemeckého výrobcu pritom vyzerajú veľmi zaujímavo a môžu narobiť konkurencii vrásky na tvári.







Testovaciu vzorku chladiča Raijintek Pallas poskytla spoločnosť Caseking.
