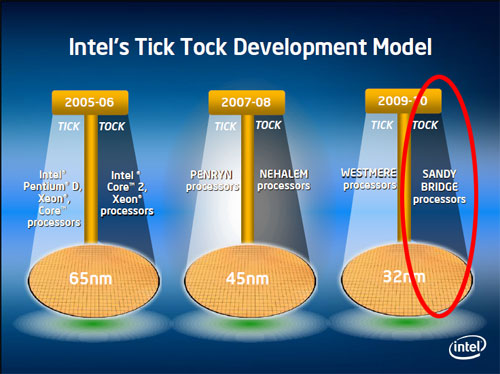

Nová architektúra bude charakteristická tým, že bude dbať na čo najvyššiu integráciu. Na rozdiel od napríklad Clarkdale, čo bude dvojjadrový procesor na 32nm v kombinácií s druhým čipom grafického jadra a NorthBridge, má mať SandyBridge všetky tieto časti integrované do jedného jediného čipu.
Priamo na waferi sa tak vytvoria štruktúry zahŕňajúce procesorové jadrá, pamäťový radič, radič PCIexpress liniek, grafické jadro a cache. Vyzerať by to malo nejak takto:
Priamo na waferi sa tak vytvoria štruktúry zahŕňajúce procesorové jadrá, pamäťový radič, radič PCIexpress liniek, grafické jadro a cache. Vyzerať by to malo nejak takto:

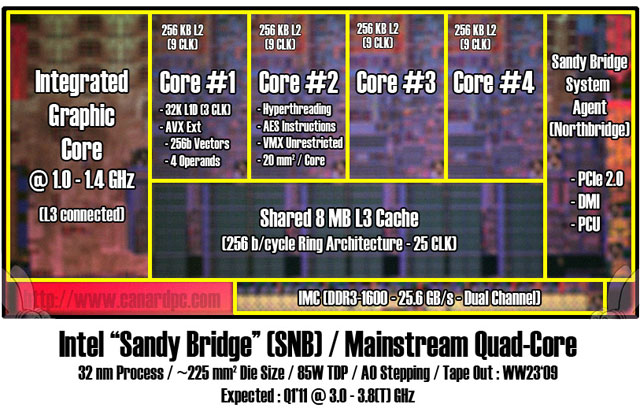

Na obrázku vyššie je prvá revízia čipu SandyBridge (A0). Procesor bude vyrábaný 32nm výrobným procesom, bude mať 4 jadrá a HyperThreading (teda spolu 8 výpočtových vlákien), integrovaný DDR3 pamäťový radič až do 1600MHz, PCIe 2.0 radič, 8MB L3 cache, 256kB L2 cache na každé jadro a grafické jadro na 1.0 až 1,4GHz.
Očakávané frekvencie pri vydaní v prvok štvrťroku 2011 sú 3,0GHz (3,8GHz v režime aktivovanej funkcie TurboBoost) a TDP 85W. Zaujímavé je porovnanie veľkosti samotného jadra - súčasný 45nm štvorjadrový Core i7 bez integrovaného NorthBridge a grafického jadra má 263mm^2, SandyBridge bude mať 225mm^2.
SandyBridge System Agent bude prvok, ktorý sa postará o PCIe 2.0 linky, pripojenie čipu obstarávajúceho periférie a disky cez DMI zbernicu a PCU jednotku - tzv. Power Control Unit. Táto jednotka sa stará o sledovanie prevádzkových parametrov procesora a jeho vyťaženia a podľa toho ovláda automatické pretaktovanie jednotlivých jadier, známe aj ako TurboBoost.
SandyBridge procesory by mali pasovať do už onedlho predstaveného socketu LGA1156. Pribudnúť by mali nové SIMD inštrukcie Advanced Vector eXtensions (AVX) a tiež inštrukcie pre šifrovací algoritmus AES.
Návrh procesora je už údajne hotový, alebo bude hotový niekedy v tomto štvrťroku, v obchodoch by sme sa s ním mohli stretnúť v období január až marec 2011.
Zdroj: CanardPC
