Projekt Kelvin s Fractal Design

Úvod a prevedenie

Úvod

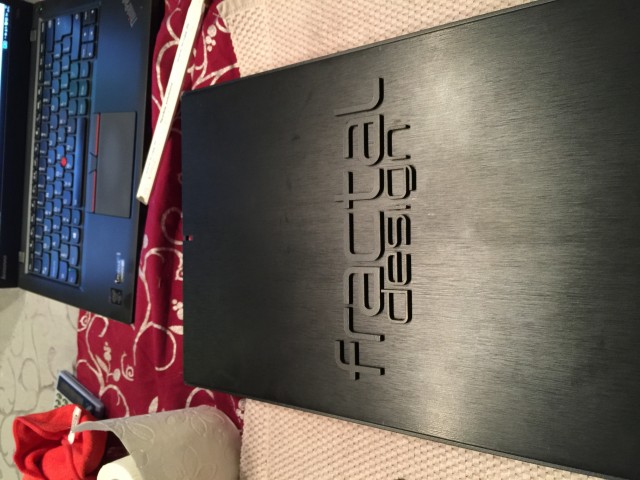

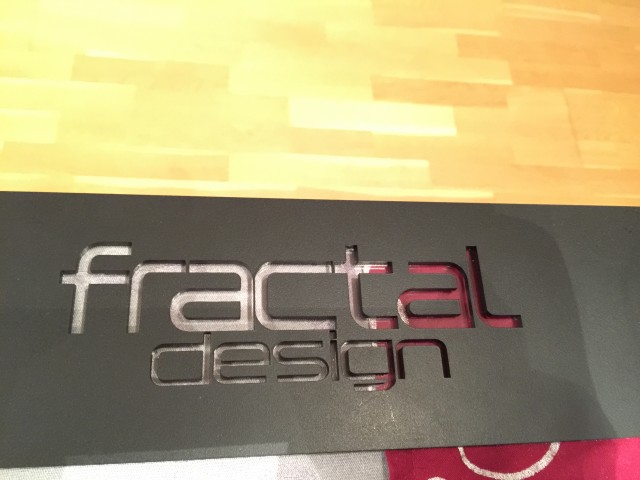

Svoj projekt som už v súťaži nazval projekt Kelvin, vďaka vodnému chladeniu, preto som symbolicky nazval aj tento článok rovnako. Po tom, čo som so svojím projektom strávil viac času ako so svojou frajerkou, vám popíšem, a teda aj ukážem, svoju novú PC zostavu. V prvom rade sú to použité komponenty a úpravy, ktorým som sa venoval, a potom si povieme niečo k celej zostave a nevynechal som ani testy teplôt. Ešte predtým než začneme sa chcem poďakovať firme Fractal za prejavenú dôveru, pánovi Očenášovi z tichepc.sk za pomoc a rady pri tvorbe kabeláže a uživateľovi Le_Frog z fóra pretaktovanie.sk za pomoc s výrobou krytu zdroja.

Úpravy prevedené na zostave

Vlastná kabeláž

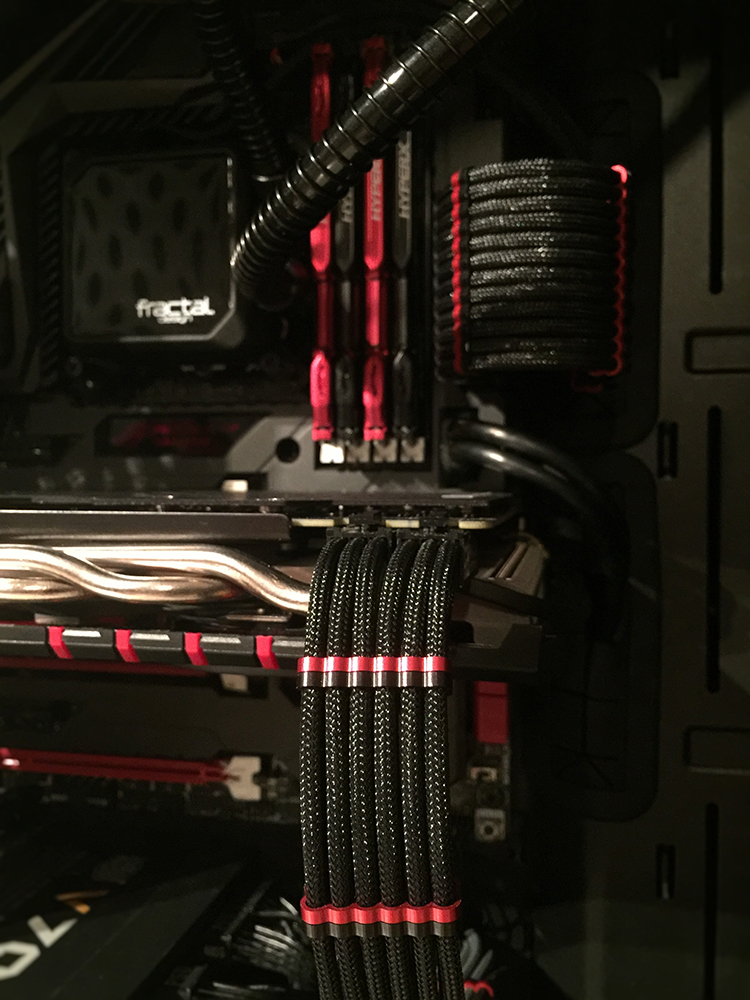

V dnešnej dobe do poriadnej zostavy patrí aj vlastná oflexovaná kabeláž. Je už na vás, či si zakúpite hotovú kabeláž vo forme predlžovačiek alebo v prípade niektorých značiek zdrojov kompletnej sady káblov, alebo si ju vyrobíte sami. Z dôvodu náročnosti aj financií som sa rozhodol pre výrobu predlžovacích káblov. Po prvotných pokusoch s paracordom som po odporúčaní pána Očenáša siahol po kvalitnejšom PLX flexe, a môžem povedať, že investíciu neľutujem. Pre lepši dojem som celú kabeláž vyšperkoval s držiakmi káblov značky Alliance combs.

Hotová zostava, testy teplôt a záver

Hotová zostava

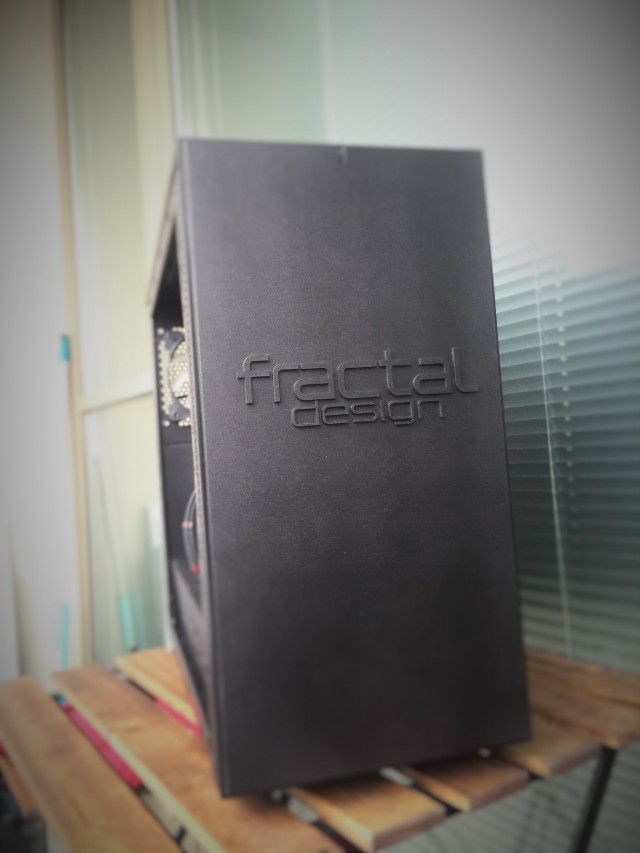

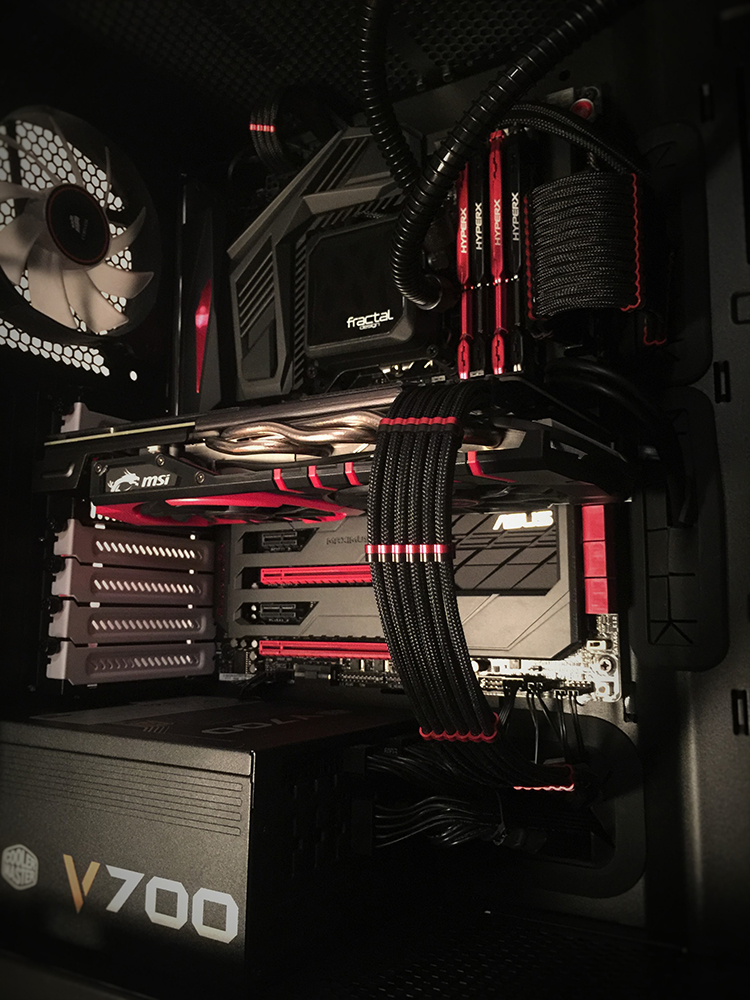

Tak a projekt je konečne hotový. Do finálnej podoby som už len prestriekal biele záslepky PCI slotov a nalepil led pásik pod skrinku. Nebudem sa tu už zbytočne rozpisovať a rovno vám ju ukážem na fotkách :)

Testy teplôt

Keď už som obdržal do zostavy to najlepšie čo fractal design z chladenia ponúka, rozhodol som sa, že trocha otestujem teploty. Nikdy som podobný test nerobil, tak sa vopred ospravedlňujem za úroveň testu :). Na test som použil môj procesor Intel Core i5 4690K pretaktovaný na 4.6GHz pri 1.25V (viac som ho trápiť nechcel) a riadne som ho vystresoval s použitím aplikácie Asus RealBench, v ktorej som nechal bežať stress test 30 minút. Bol som zvedavý aj na to, aký má vplyv nastavenie otáčok ventilátorov a nastavenie výkonu pumpy chladenia.

1. Nízke otáčky ventilátorov a nízky výkon pumpy - teplota v klude 34 °C, teplota v záťaži 70 °C.

2. Nízke otáčky ventilátorov a vysoký výkon pumpy - teplota v klude 32 °C, teplota v záťaži 64 °C.

3. Vysoké otáčky ventilátorov a nízky výkon pumpy - teplota v klude 33 °C, teplota v záťaži 67 °C.

4. Vysoké otáčky ventilátorov a vysoký výkon pumpy - teplota v klude 32 °C, teplota v záťaži 62 °C.

Záver

Čo povedať na záver ? Po dlhšom skladaní, skúšaní a rozčulovaní sa, je zostava hotová a otestovaná. Dúfam, že sa vám môj projekt nakoniec páči, a možno v budúcnosti prinesiem nový projekt s komplexnejšími úpravami. Nakoniec by som chcel ešte raz poďakovať firme fractal design za prejavenú dôveru, a že nám prinášaju na trh takéto skvelé produkty :).
