Gigabyte Z170X-UD5 - vhodná pre Skylake?

S novými procesormi uviedol Intel aj nový čipset Z170, ktorý predstavuje nástupcu najvyššieho mainstream čipsetu Z97.





Ako odrazový mostík pre popis nového Z170 čipsetu použijeme obrázok vyššie. Čipset oproti Z97 prináša niekoľko zaujímavých noviniek a možno len samotný čipset by stál za upgrade. Nový PCH (Platform Controller Hub) dostal výrazný upgrade v Flex I/O rozbočovači, alebo HSIO. Ten má až 26 portov oproti 18 u Z97, ktoré môžu byť ľubovoľne priradzované zariadeniam v rozličných kombináciách. PCH je s procesorom spojený 4 linkami nového rozhrania DMI 3.0, ktoré oproti DMI 2.0 u Z97 poskytuje priepustnosť 8GT/s miesto 5GT/s. Výrazne narástol počet PCIe liniek, ktoré sú najnovšieho štandardu 3.0 a je ich 20, oproti 8 PCIe 2.0 u Z97. Z toho tak môžu ťažiť viaceré zariadenia, najmä asi rýchle SSD do M.2 slotu. Čipset podporuje aj viac USB 3.0 konektorov a to konkrétne 10. U Z97 to bolo 6. Starších USB 2.0 portov nakŕmi čipset 14. SATA3 portov zostalo 6, nový je však sieťový radič od Intelu I219-V, ktorý zrejme budú výrobcovia základných dosiek často využívať.

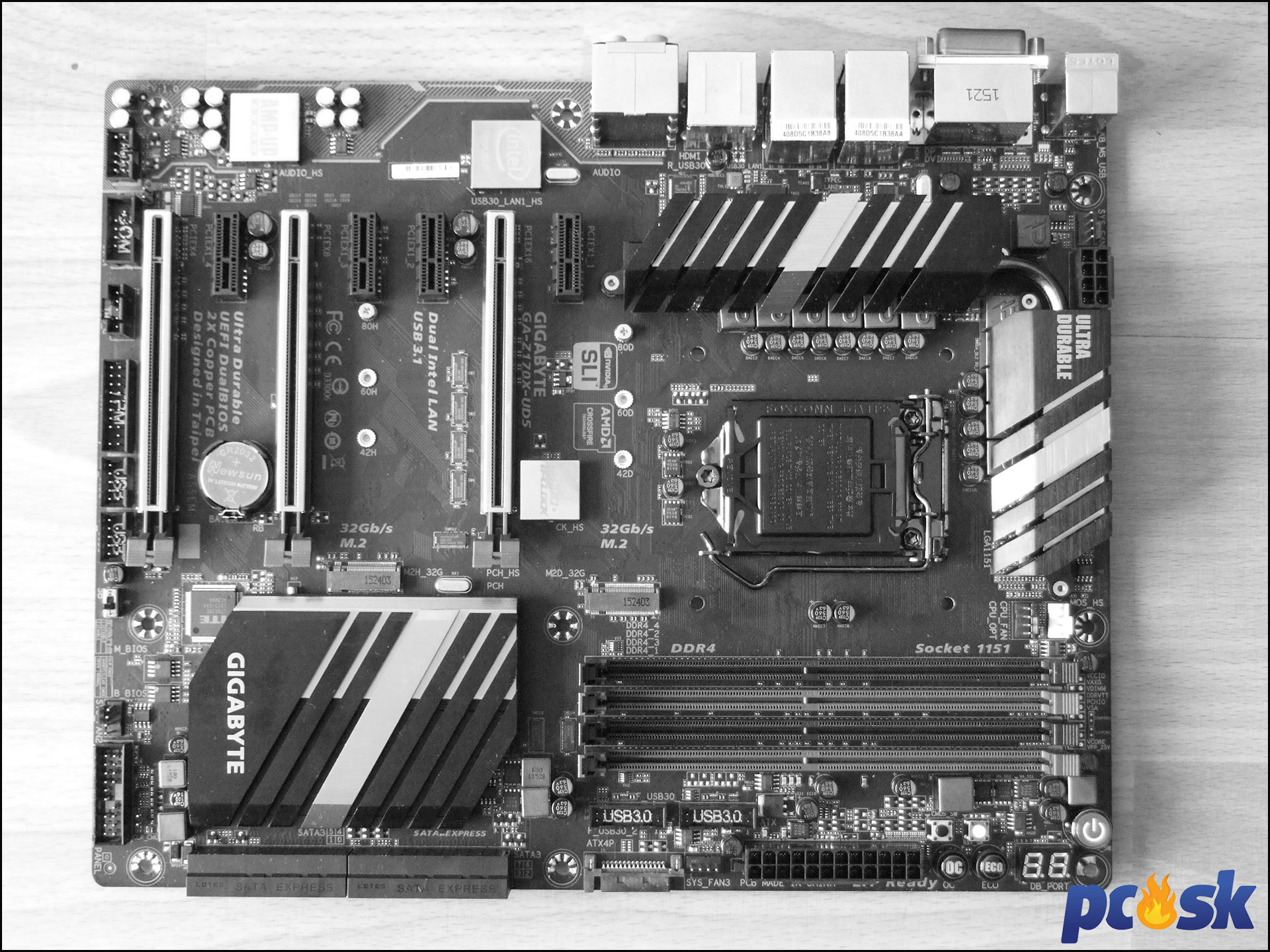

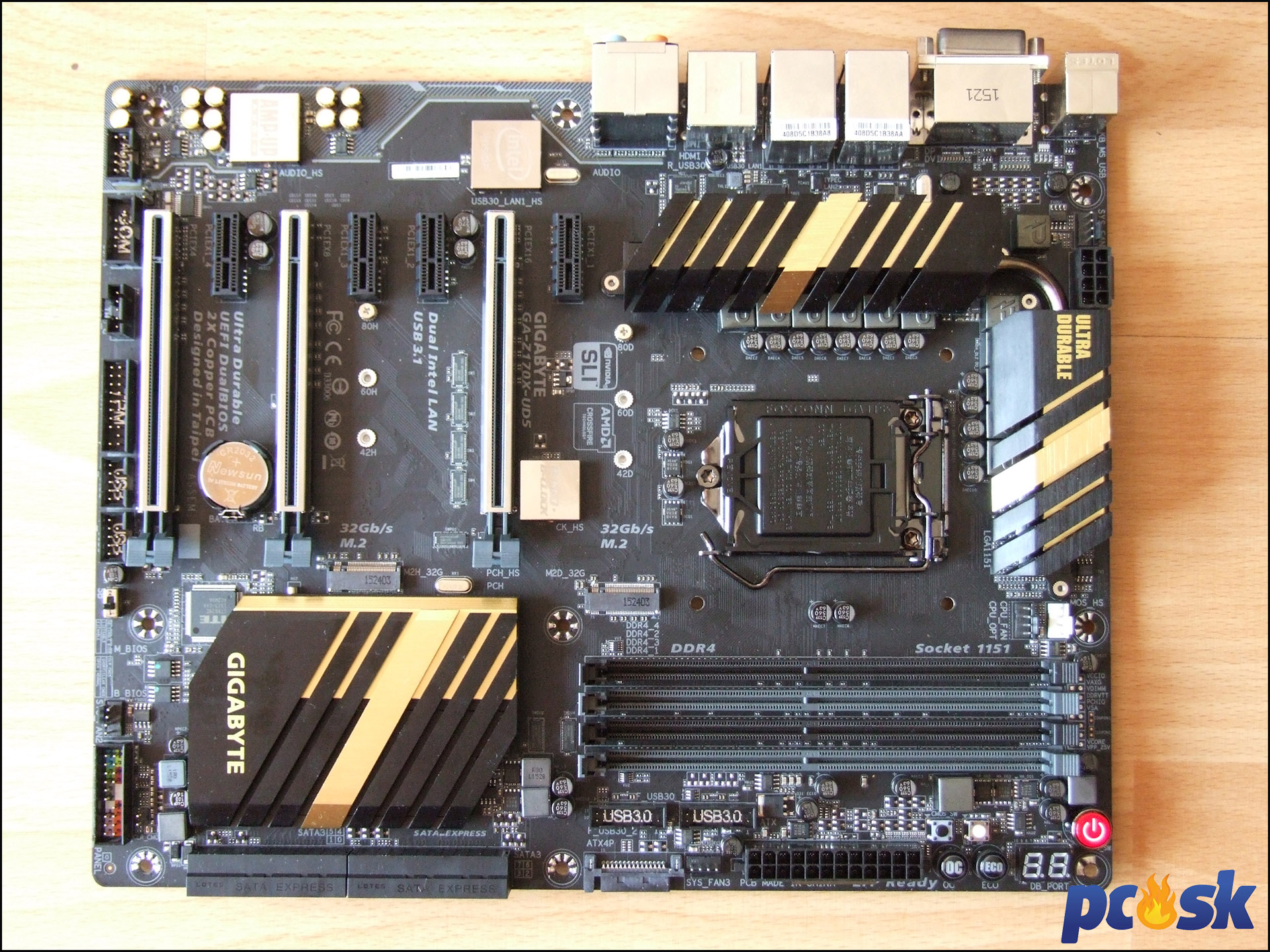

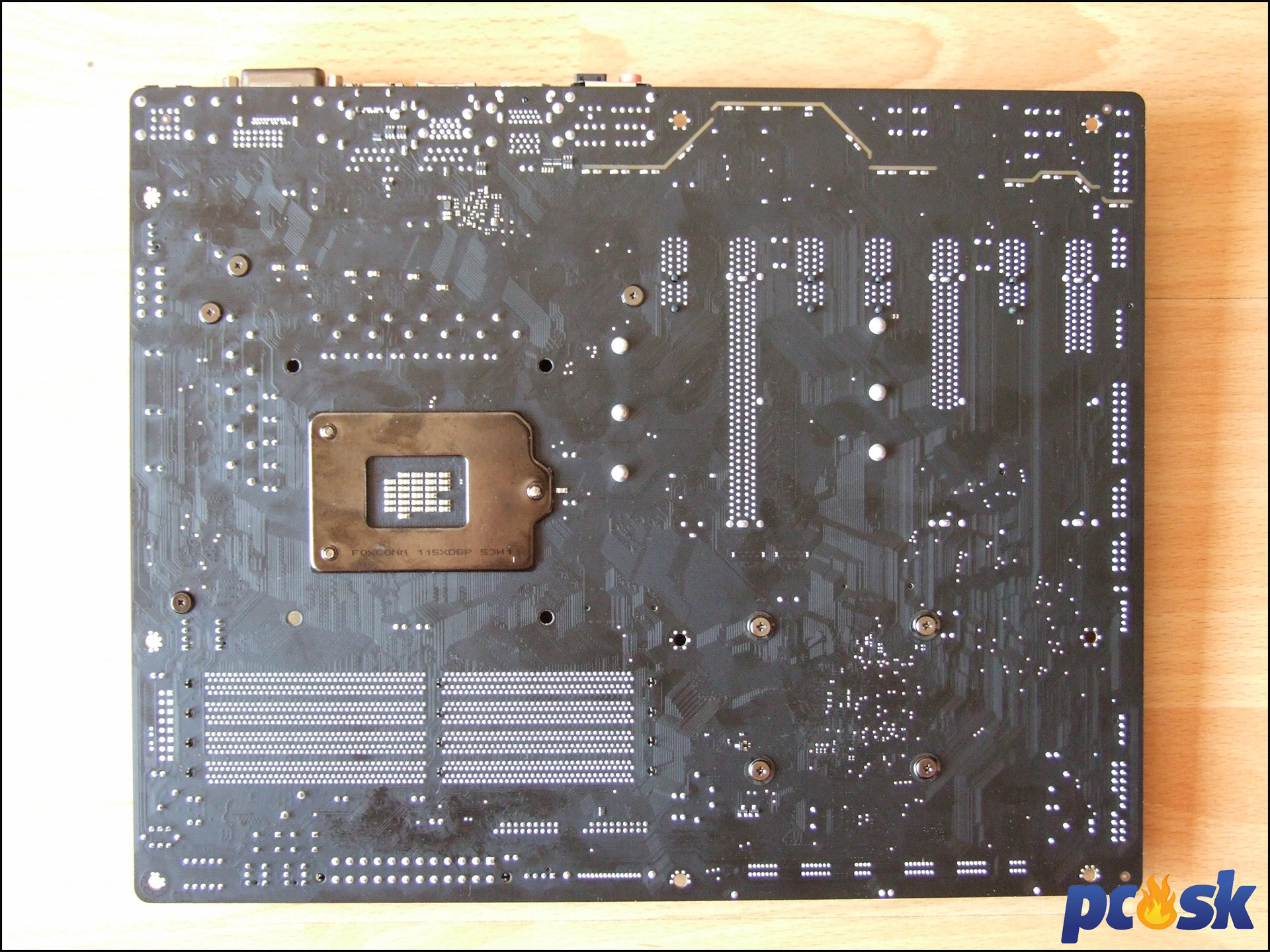

Dizajn dosky sa oproti predošlej generácii dočkal miernych zmien. Kozmetickou zmenou prešli pasívy a žltú farbu nahradila elegantnejšia zlatá. Zadná strana ničím extra nezaujme, vidieť môžeme pripojenie PCIe slotov a fakt, že všetky pasívy pevne držia skrutky. Čierne PCB má neznámy počet vrstiev (odhadom 6) a revízia PCB v našom teste bola 1.0.

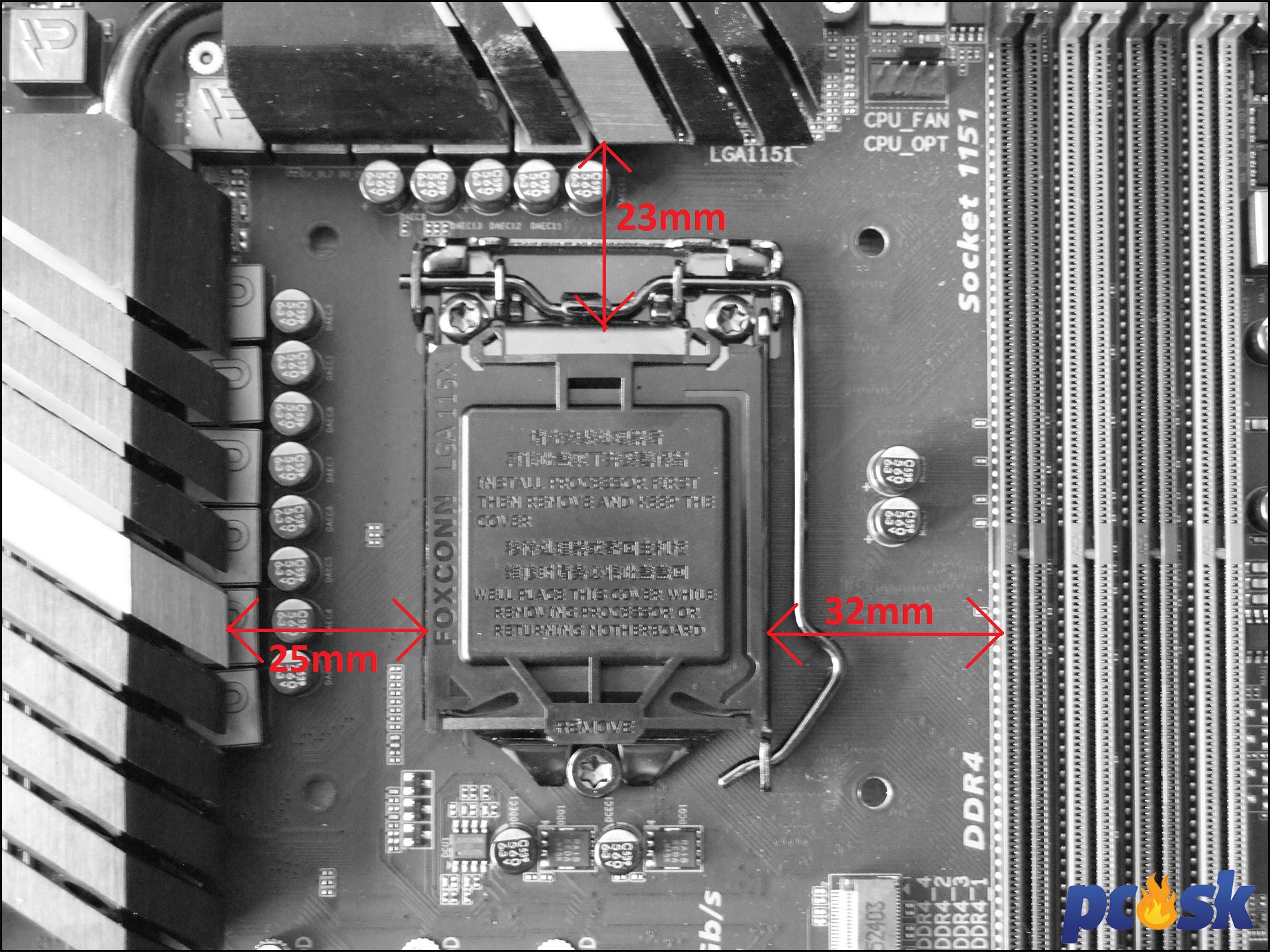

Patica je LGA 1151 a v prípade Gigabyte obsahuje 15 mikrónov hrubú vrstvu zlata, ktorá by mala zabezpečiť lepšiu stabilitu a životnosť. Napájanie do nej bude dodávať 11 fáz. Napäťovým regulátorom je nový ISL95856 od Interstil, ktorý sa ukrýva pod severným pasívom.

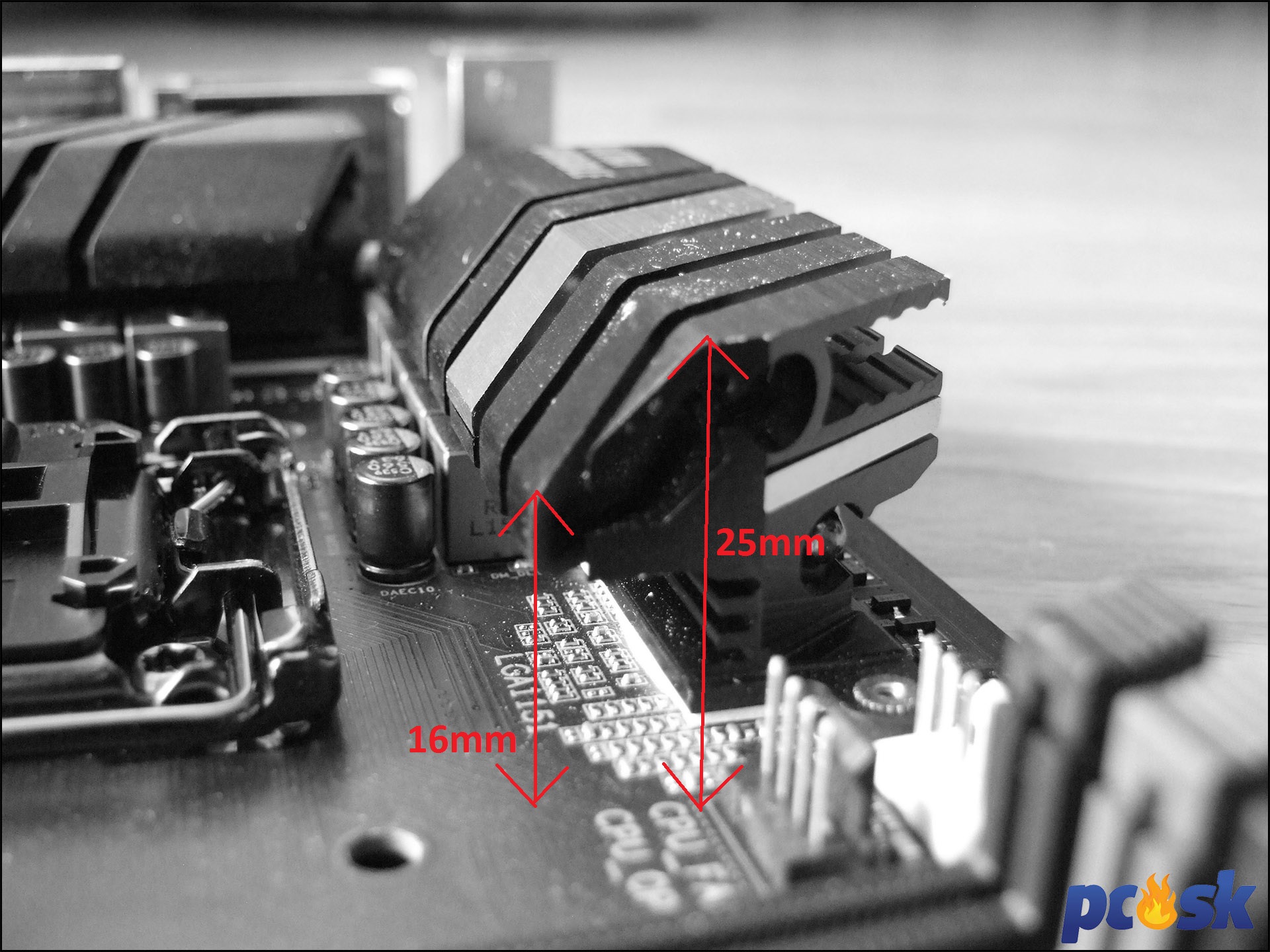

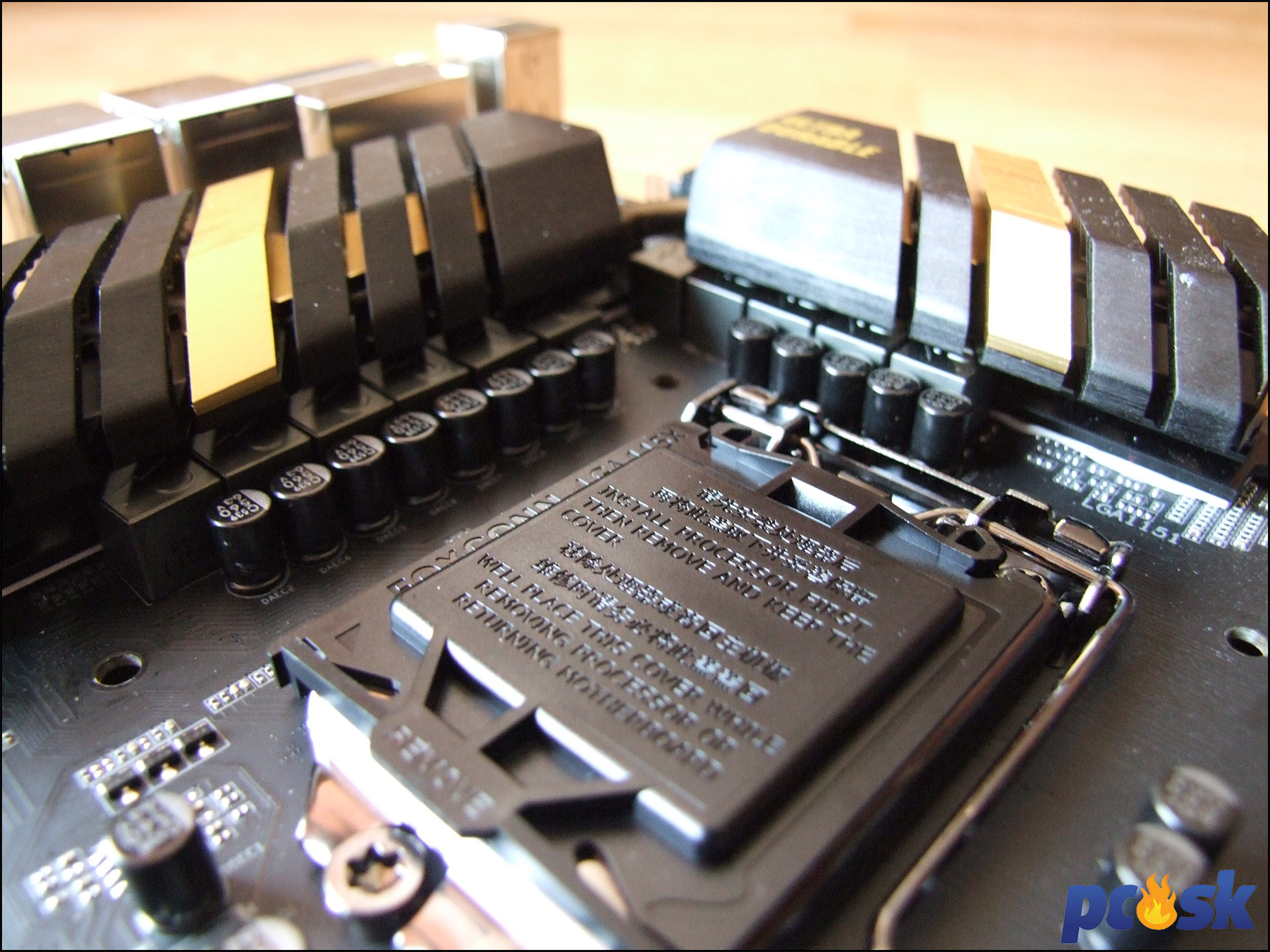

Pasívy majú nový dizajn a chladia MOSFETy v okolí procesora. Prepojené sú jednou heatpipe a vďaka výrazne skosenému tvaru by nemali kolidovať žiadne chladiče.

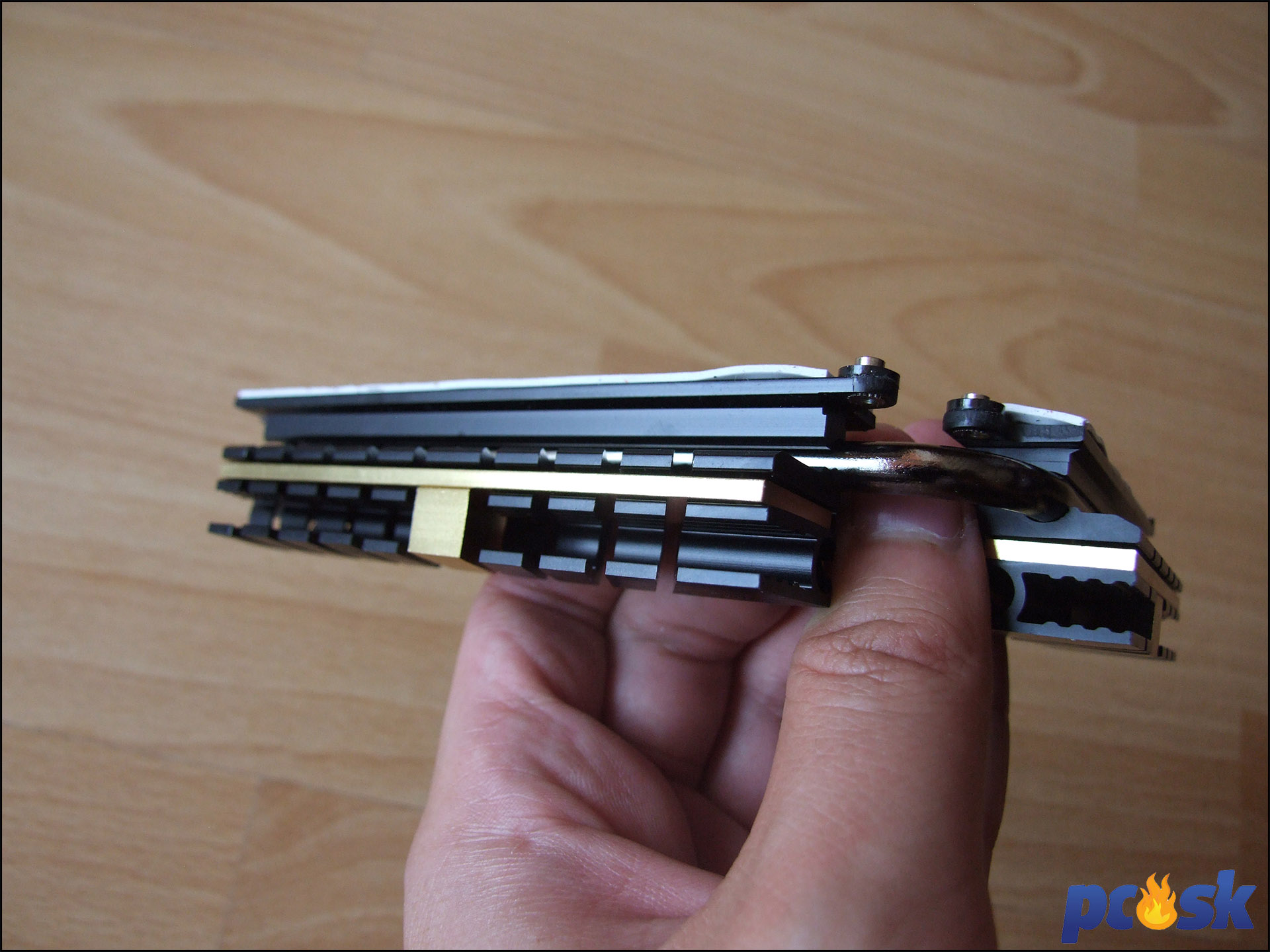

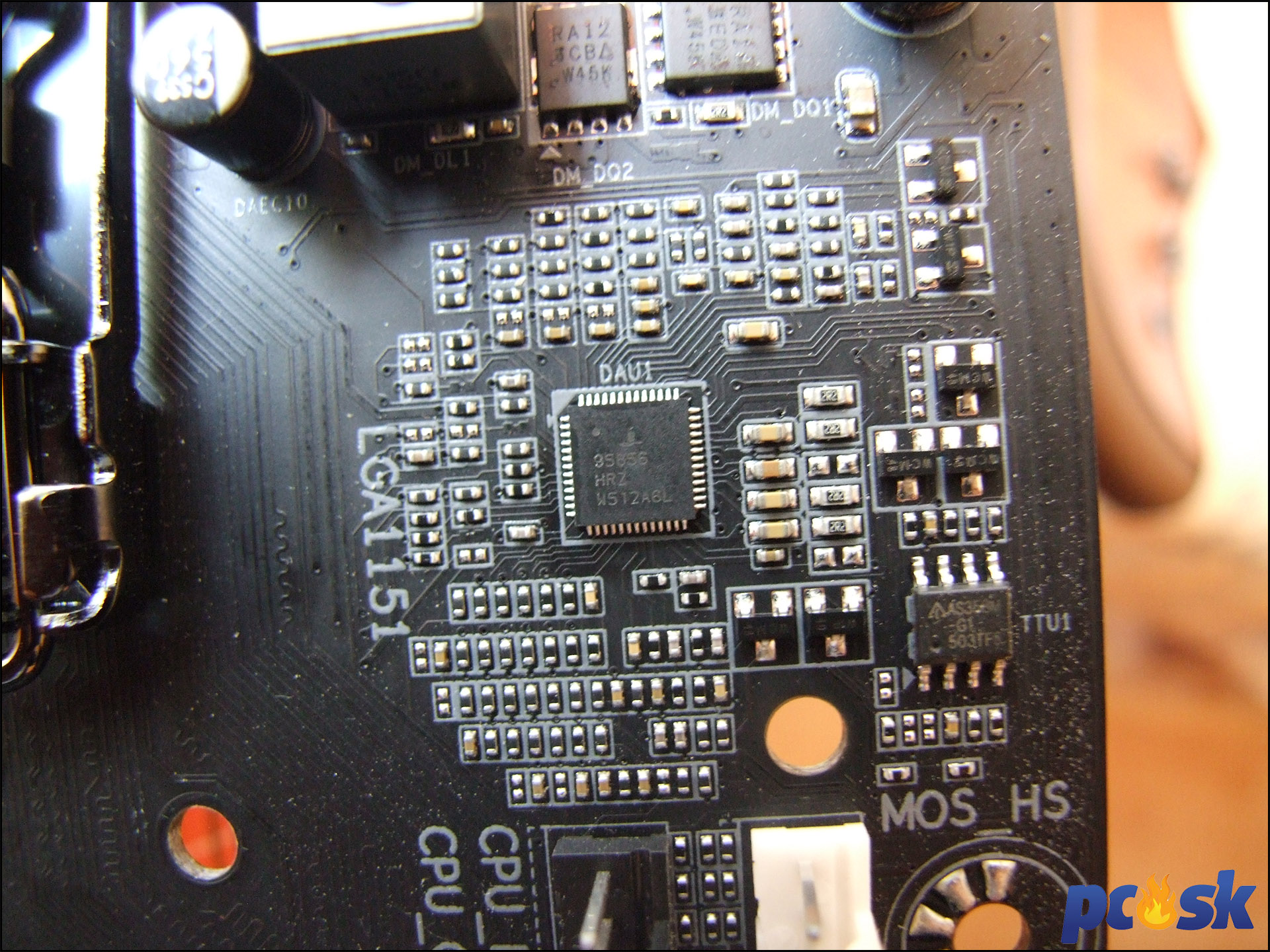

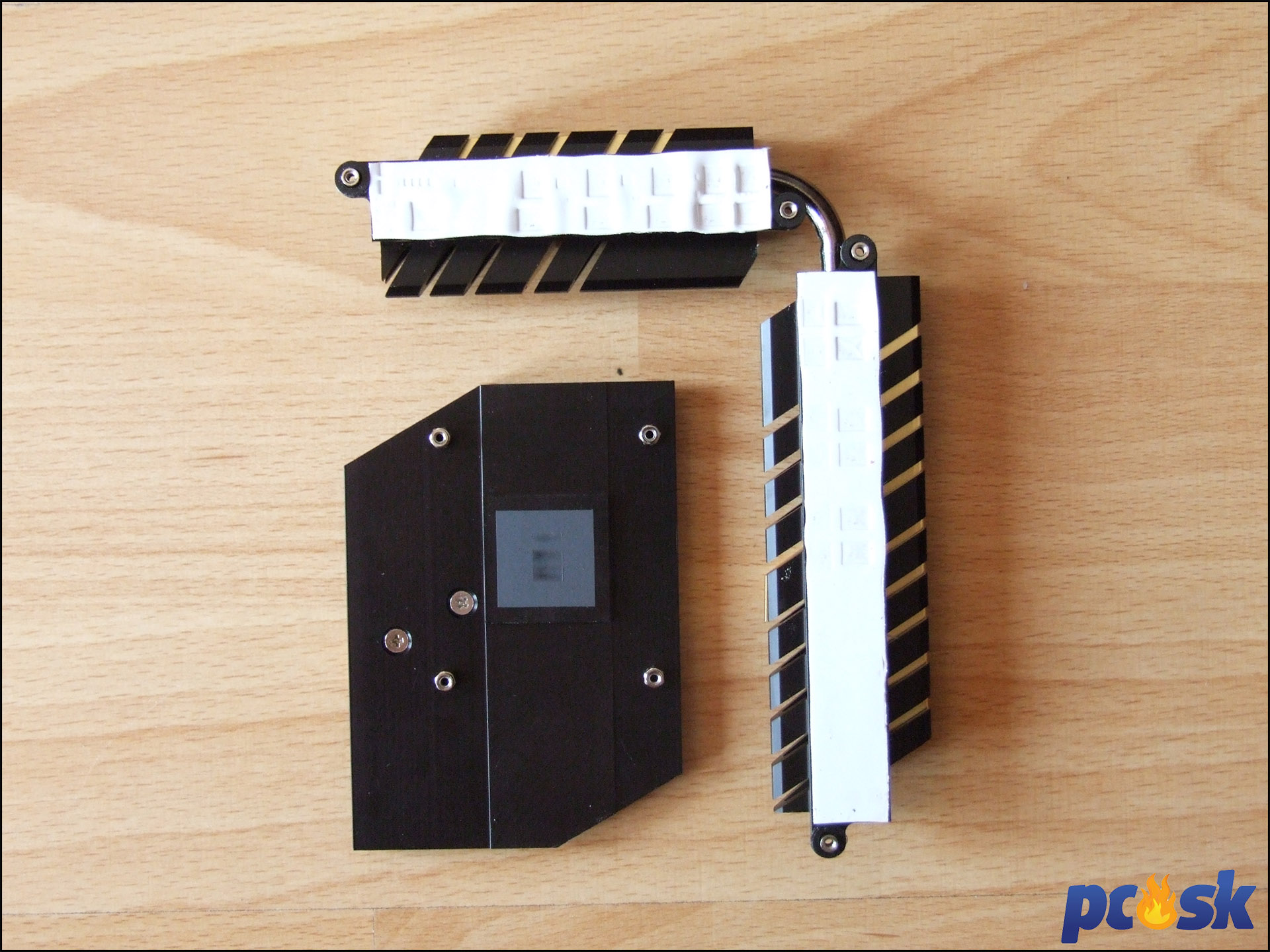

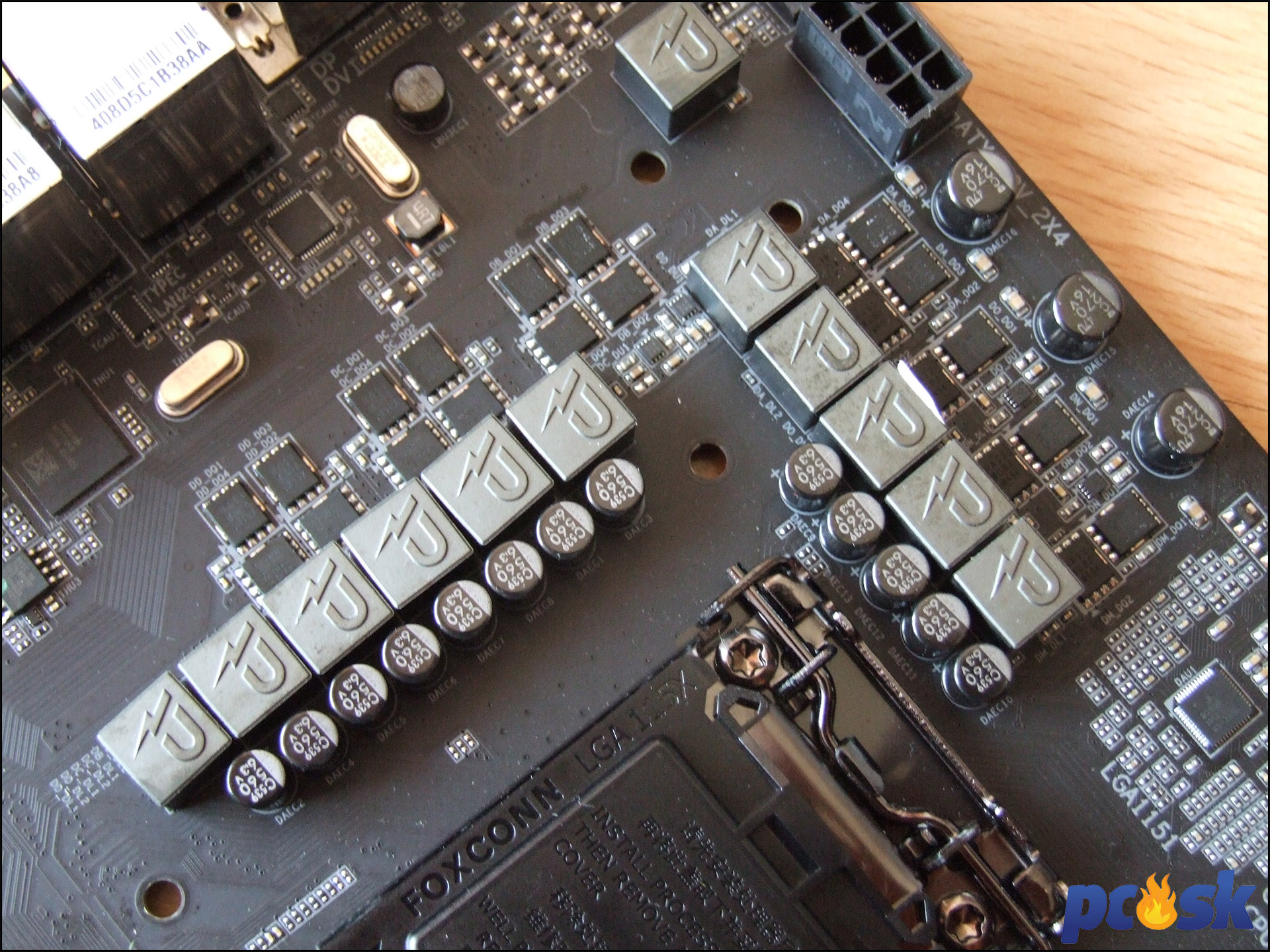

Odmontovaním 4 skrutiek sa ukáže napájacia kaskáda v plnej kráse a vidieť aj spomínaný napäťový regulátor.

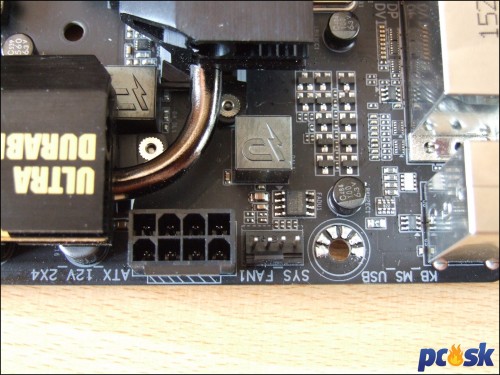

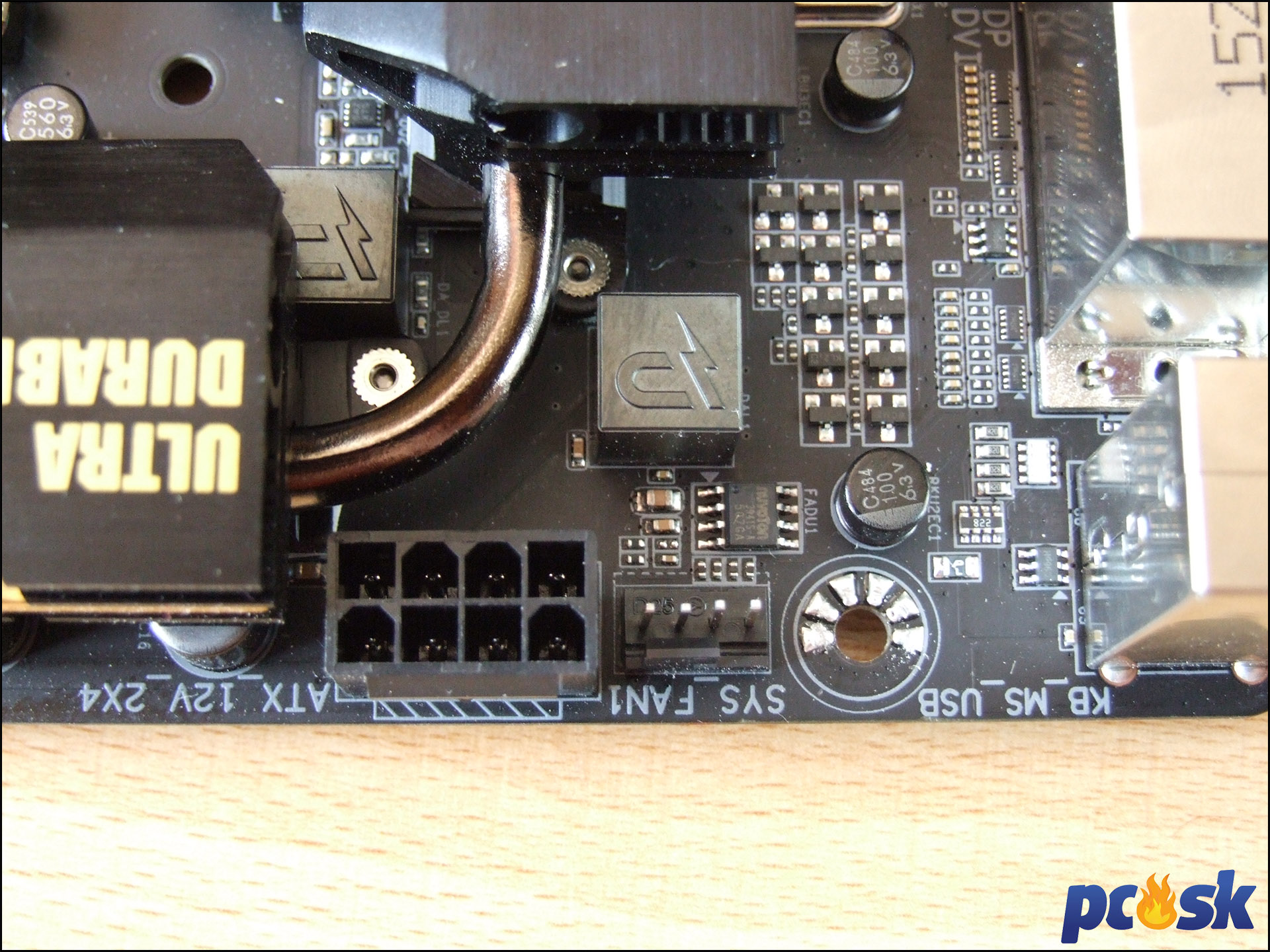

Šťavu do procesora dodá klasický 8-pinový EATX konektor na tradičnom mieste. Spoločnosť mu trochu netradične robí jeden 4-pinový konektor pre systémový ventilátor. Jeho zapájanie v skrini s osadeným chladičom a EATX konektorom bude trest.

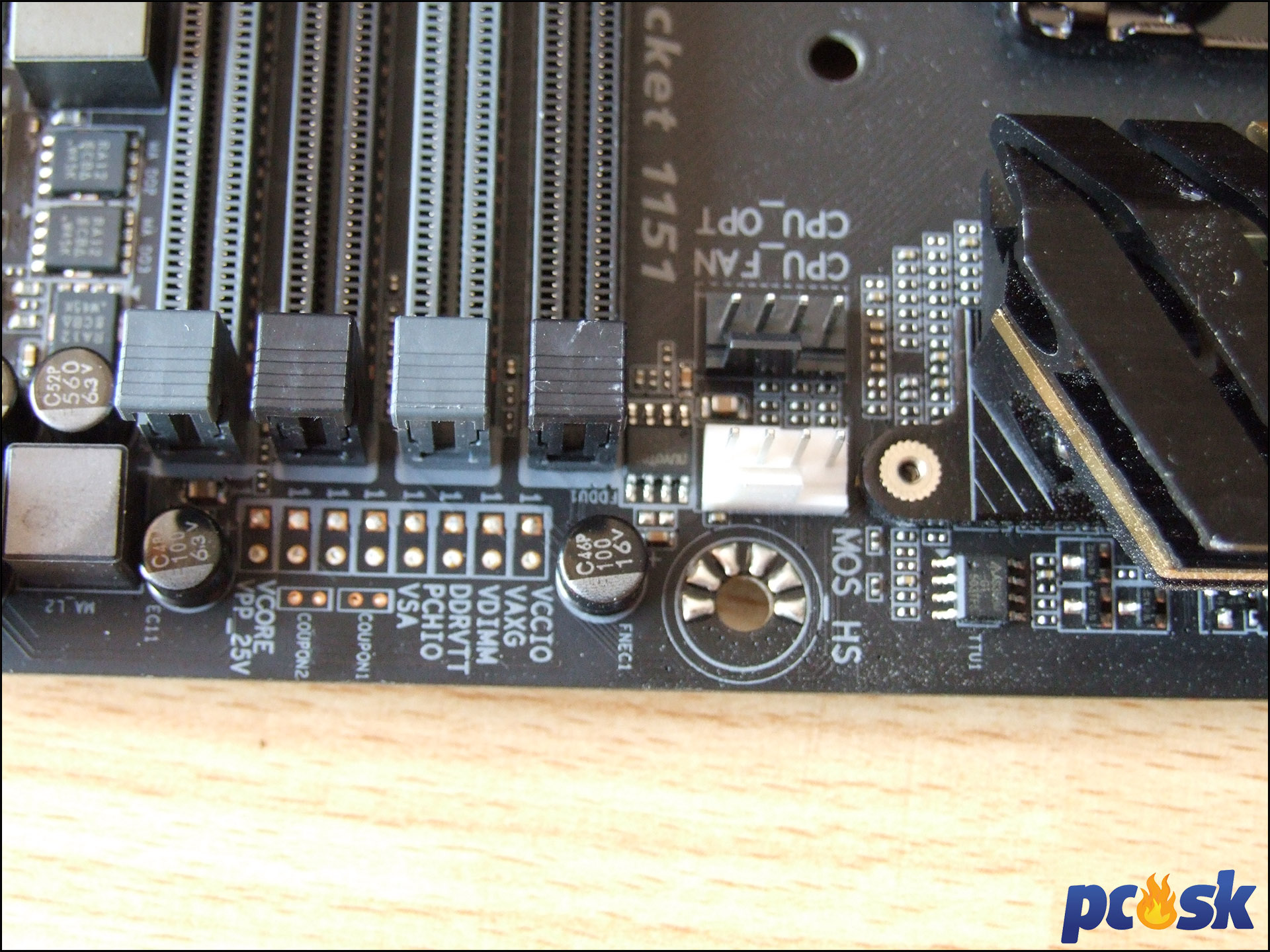

Konektory pre ventilátory pre chladenie procesora sú hneď vedľa seba. Hlavný konektor je biely. Kúsok od nich za DIMM slotmi je vidieť aj 8 bodov pre presné meranie napätia.





Celkovo je na doske 5 konektorov pre ventilátory a všetky majú 4 piny. Ich regulácia je možná ako v BIOSe, tak aj vo Windows. V BIOSe však chýba regulácia pomocou kriviek.

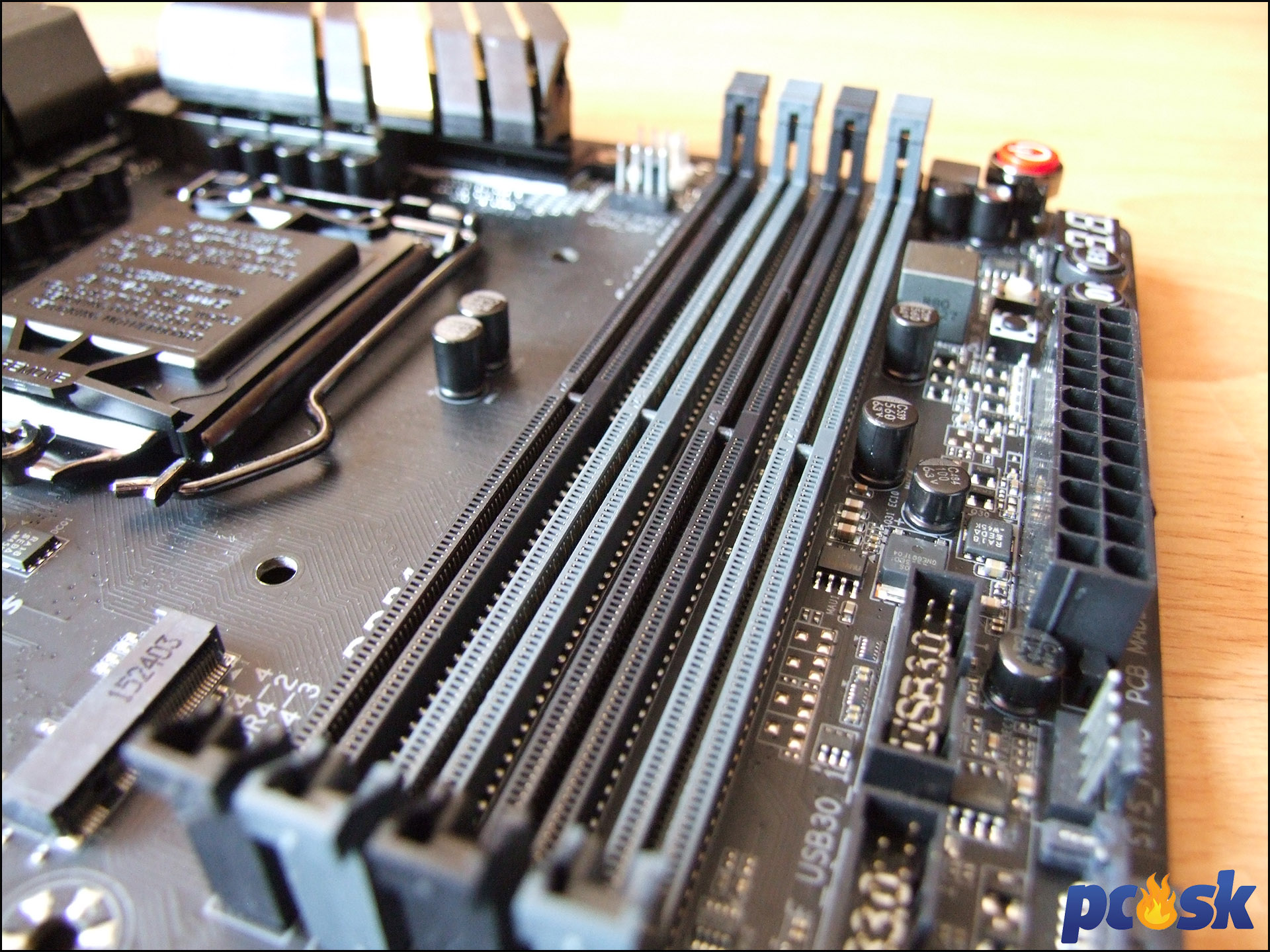

Sloty pre DDR4 pamäte sú 4 a pojmú maximálne 64GB. Tieto moduly môžu mať frekvenciu najviac 3466MHz pri pretaktovaní. Gigabyte doska podporuje aj ECC UDIMM moduly, tie však budú fungovať v non-ECC režime. Nechýba samozrejme podpora XMP profilov. Dual-channel zapojenie je zvýraznene farebne a aretačné poistky sú iba z jednej strany.

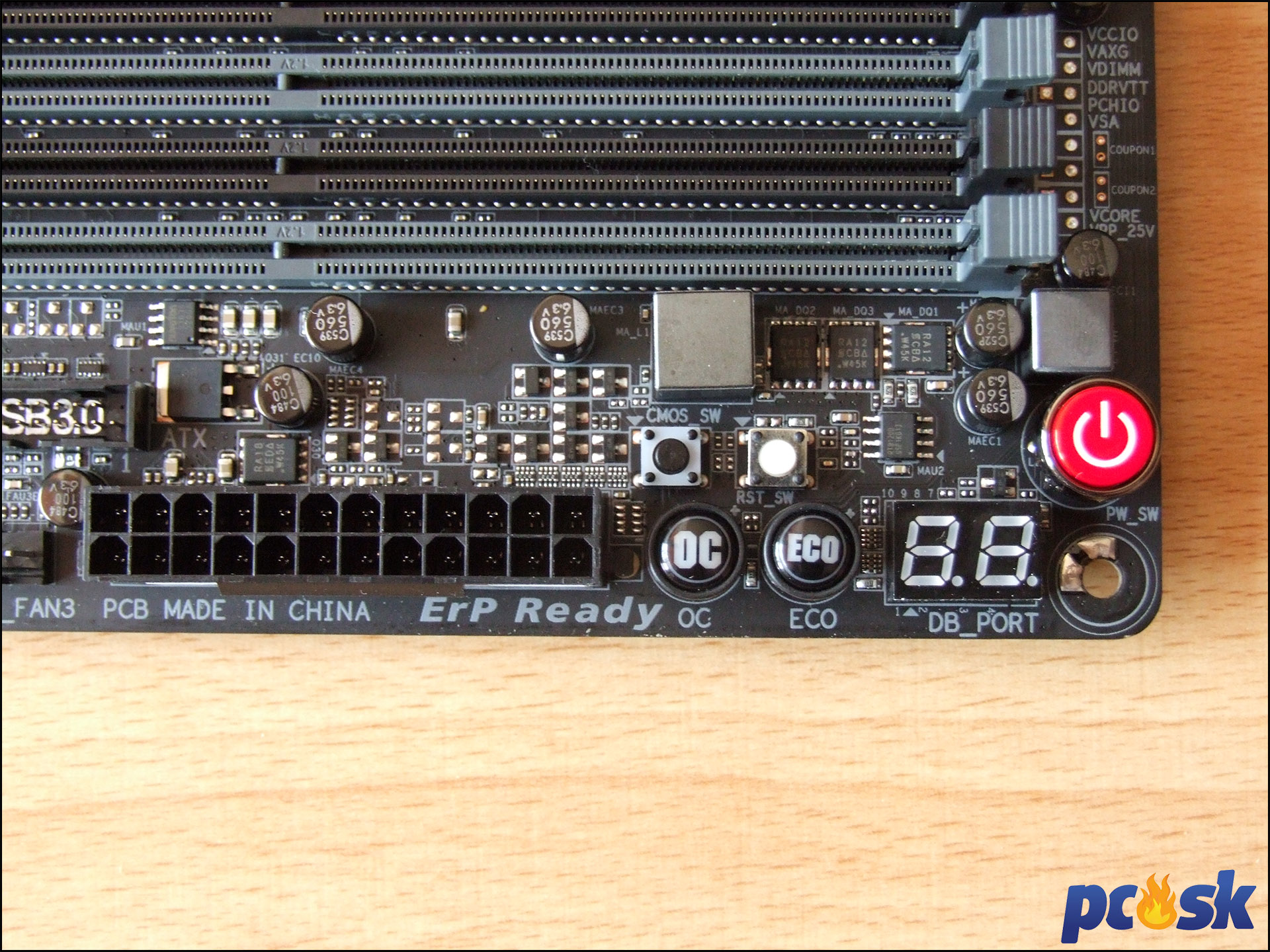

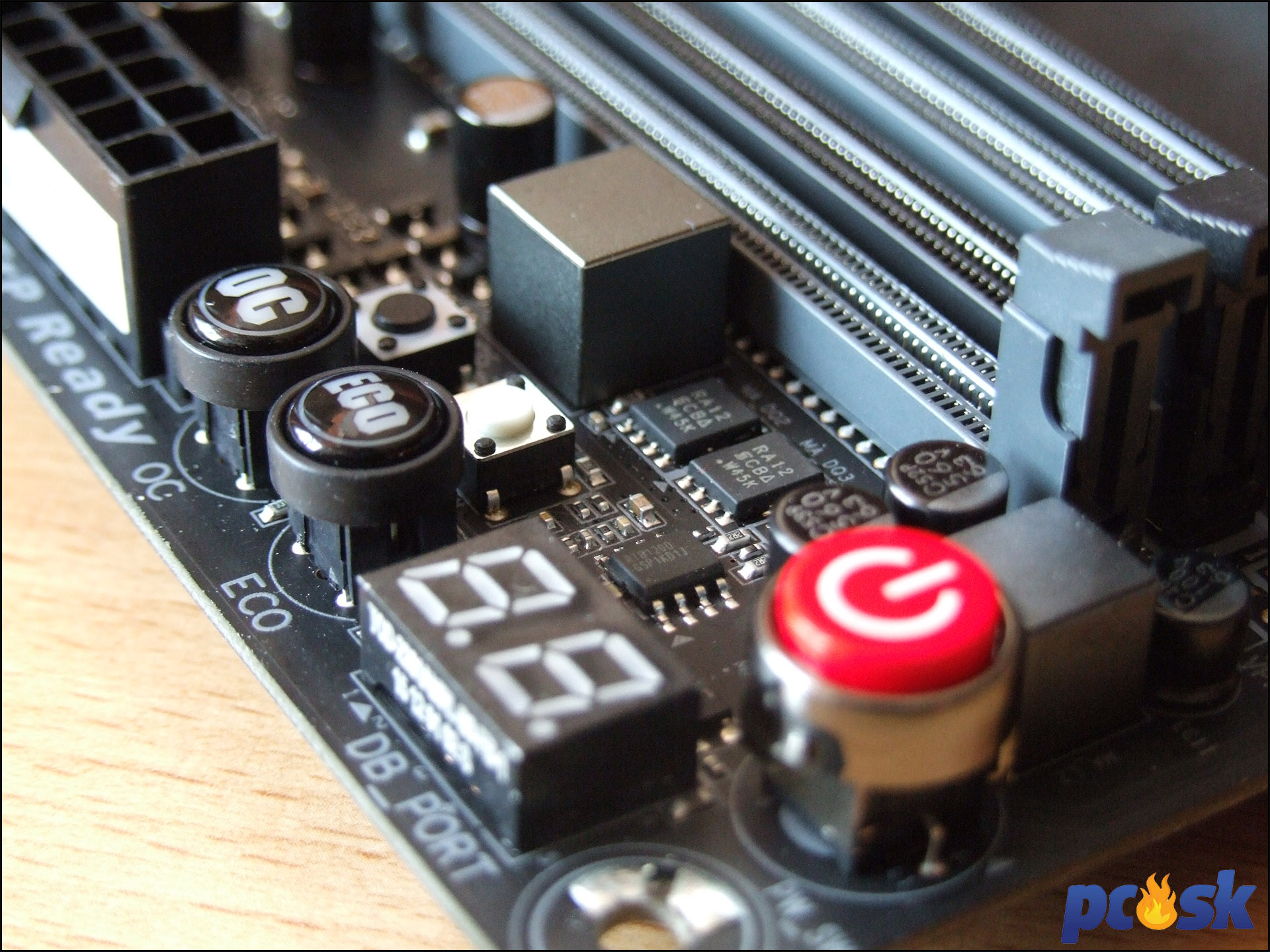

Oblasť pri DIMM slotoch patrí tlačidlám. Veľké červené tlačidlo má jasný význam – zapína/vypína dosku. Vedľa neho je užitočný diagnostický displej a vľavo od neho dvojica tlačidiel. ECO tlačidlo slúži pre zníženie spotreby a po jeho stlačení svieti na zeleno. Tlačidlo OC automaticky pretaktuje zostavu. Teda malo by. V mojom prípade však táto funkcia nefungovala podľa očakávaní. Po aktivácii síce CPU-Z ukazoval zvýšený násobič, no maximálna frekvencia v záťaži bola stále najviac iba na hodnote Turba. Po opätovnom vypnutí a zapnutí tlačidla už celkom „zblbol“ aj CPU-Z a násobič procesora ukazoval v hodnote 8-12x. Frekvencia bola však stále normálna ako keby sa nič nedialo. Za týmito tlačidlami sa nachádzajú menšie tlačidlá. Biele slúži pre reštart zostavy, čierne pre vymazanie CMOS.

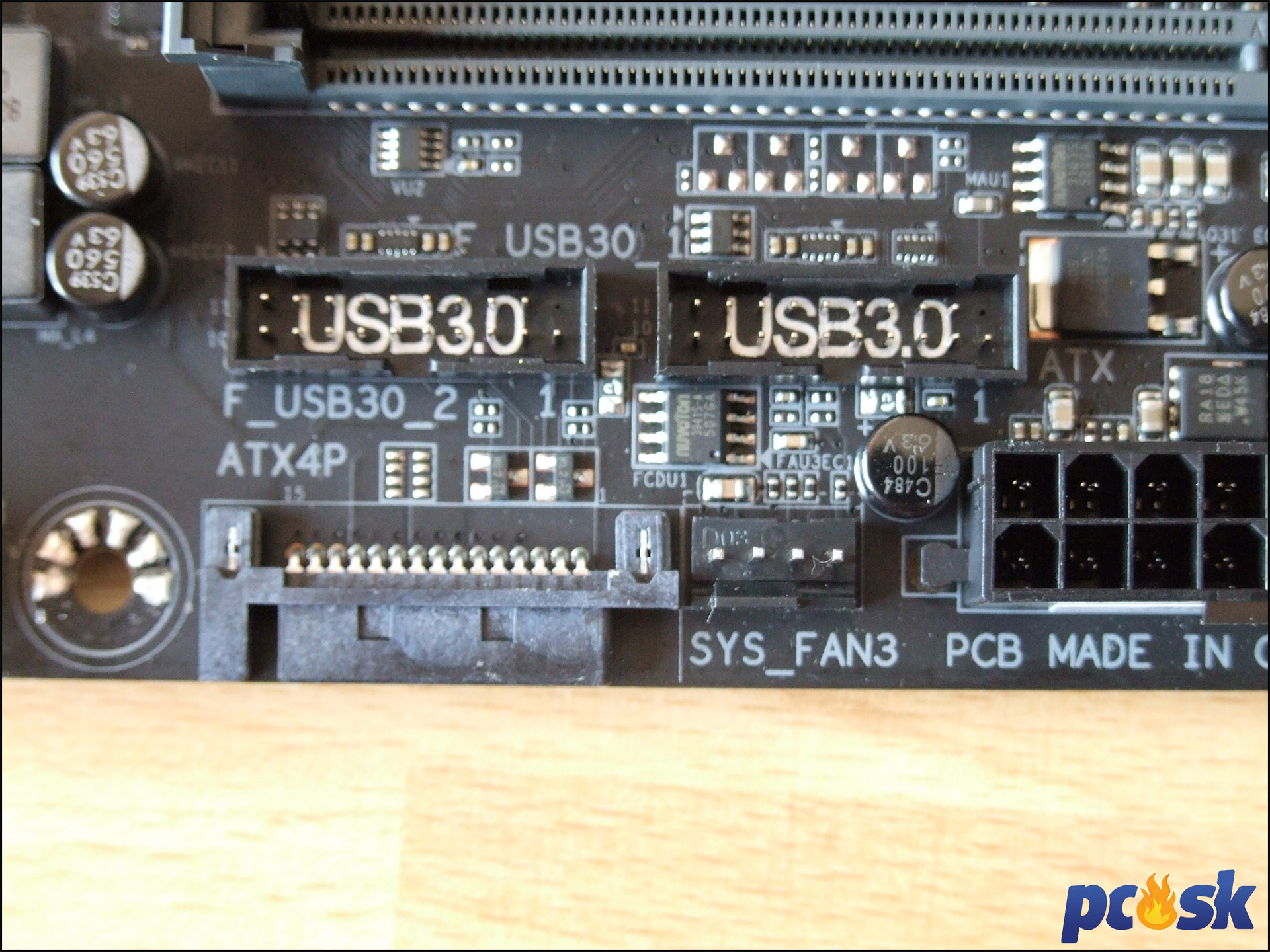

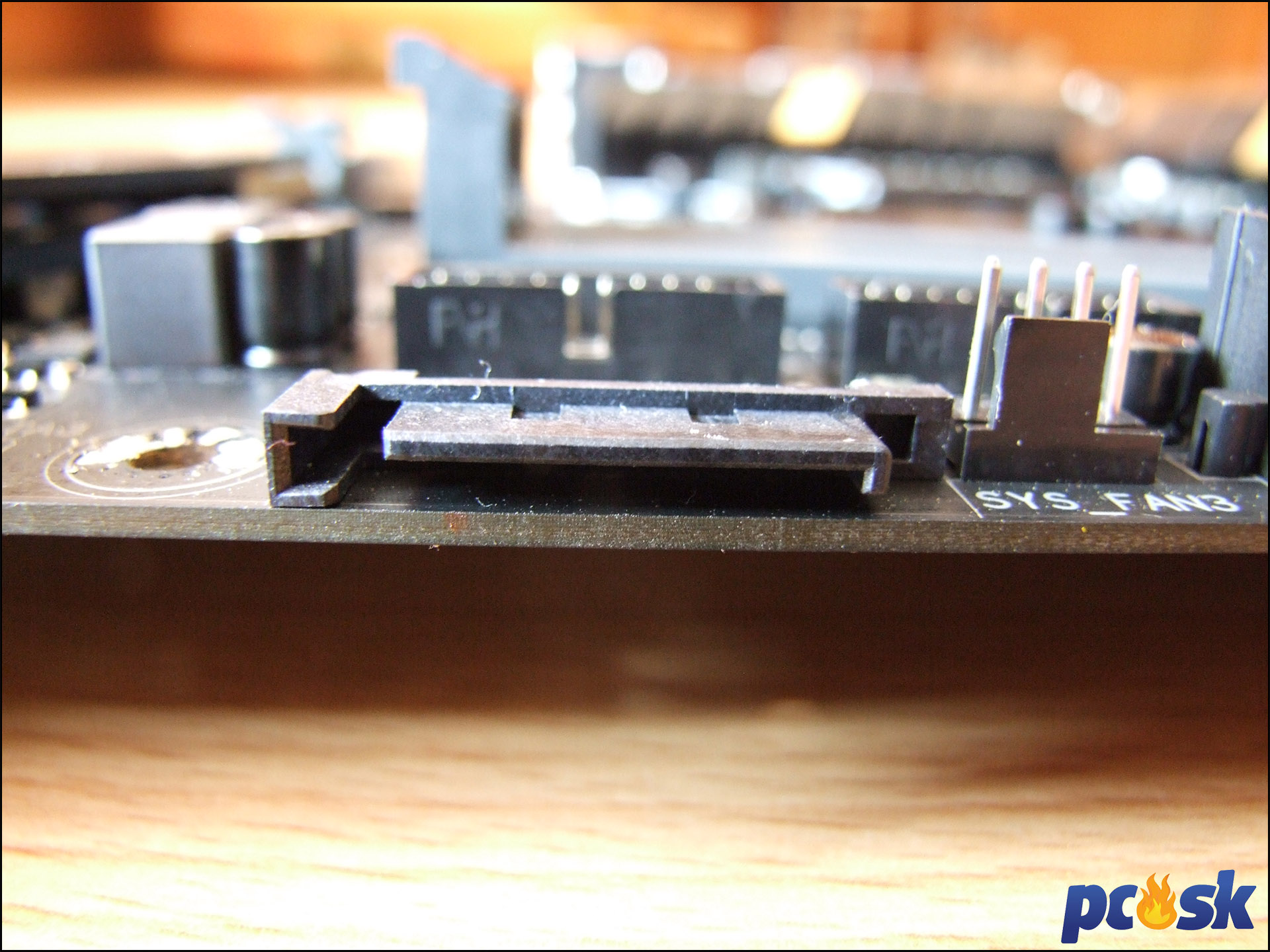

Hlavný 24-pinový konektor napájania dosky zostal na tradičnom mieste. Vedľa neho je konektor pre systémový ventilátor a vľavo od neho niečo netradičné – ATX4P konektor pre dodatočné napájanie PCIe slotov v prípade, že zapojíte viacero nenásytných grafických kariet. Za nim je dvojica interných USB 3.0 konektorov, z ktorých vyvediete 4 USB 3.0 porty.

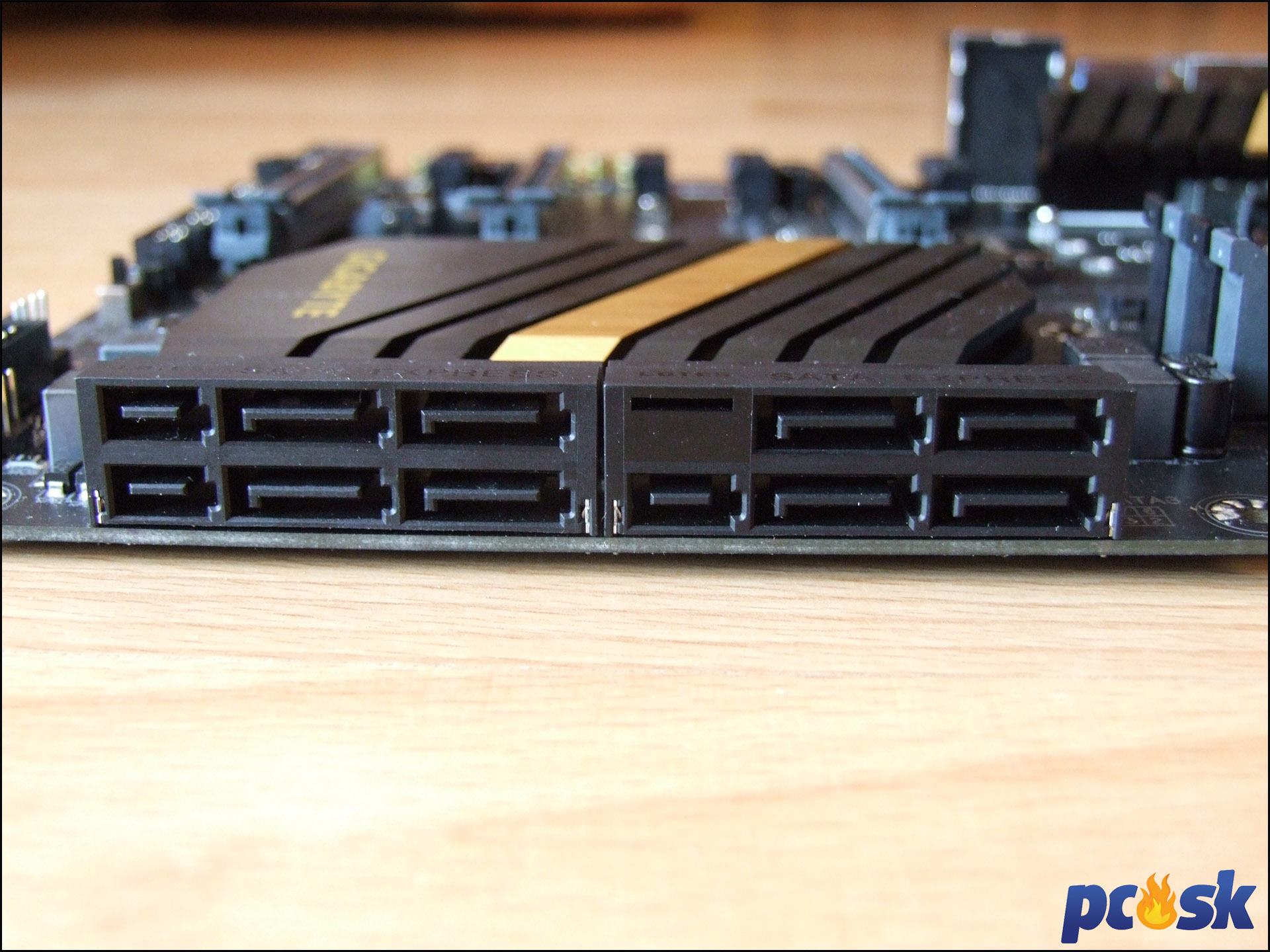

Pre vaše disky je pripravených až 8 SATA3 (6Gbps) portov. Dva z nich (hore vpravo) sú vyvedené z radiča ASMedia ASM1061, podporujú iba AHCI režim a nie je možné ich kombinovať do RAID polí. U zvyšných SATA portov vyvedených z čipsetu je možné využívať aj RAID. Ak by niekto mal potrebu môže využiť až 3 SATA Express sloty.

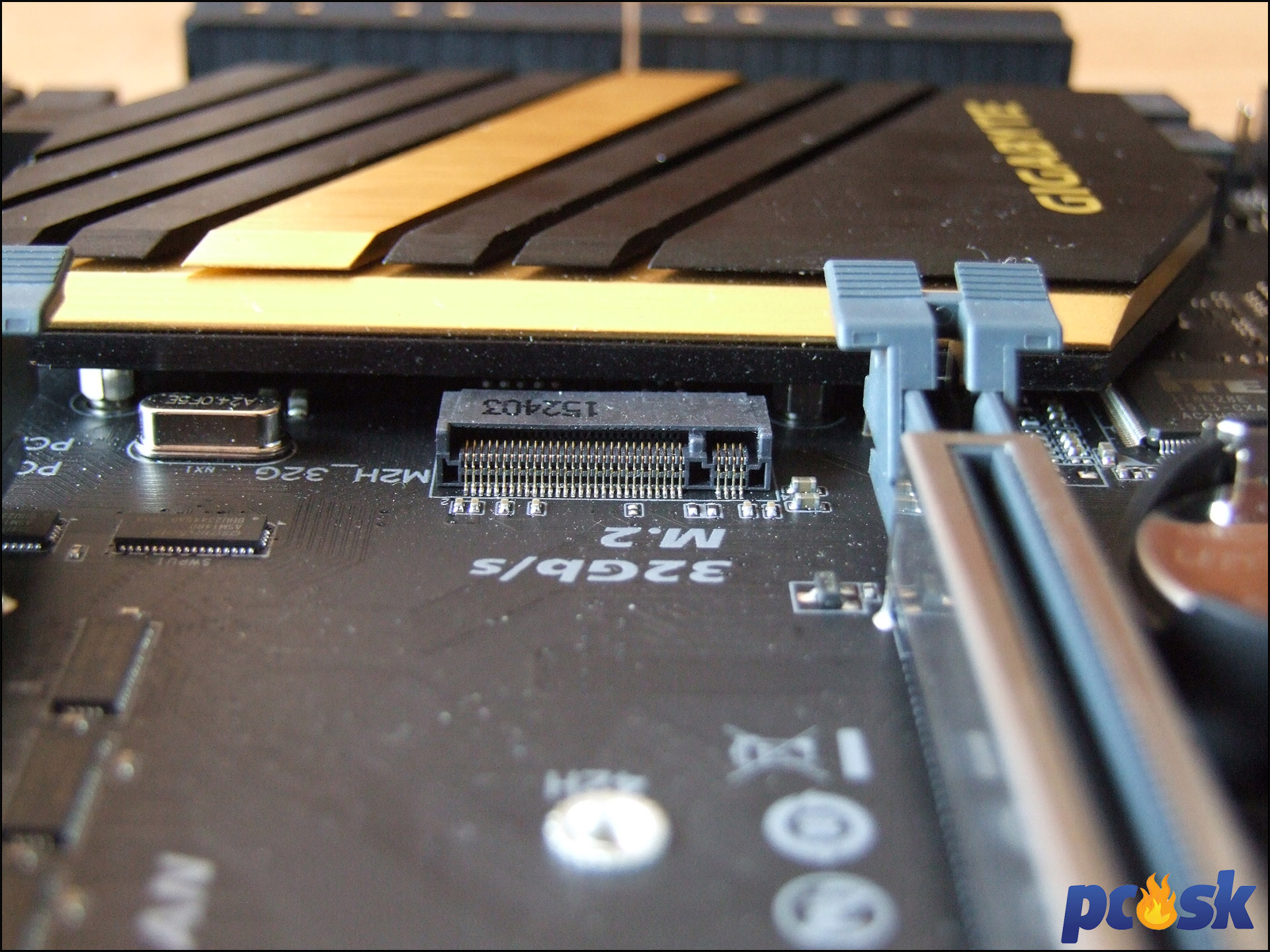

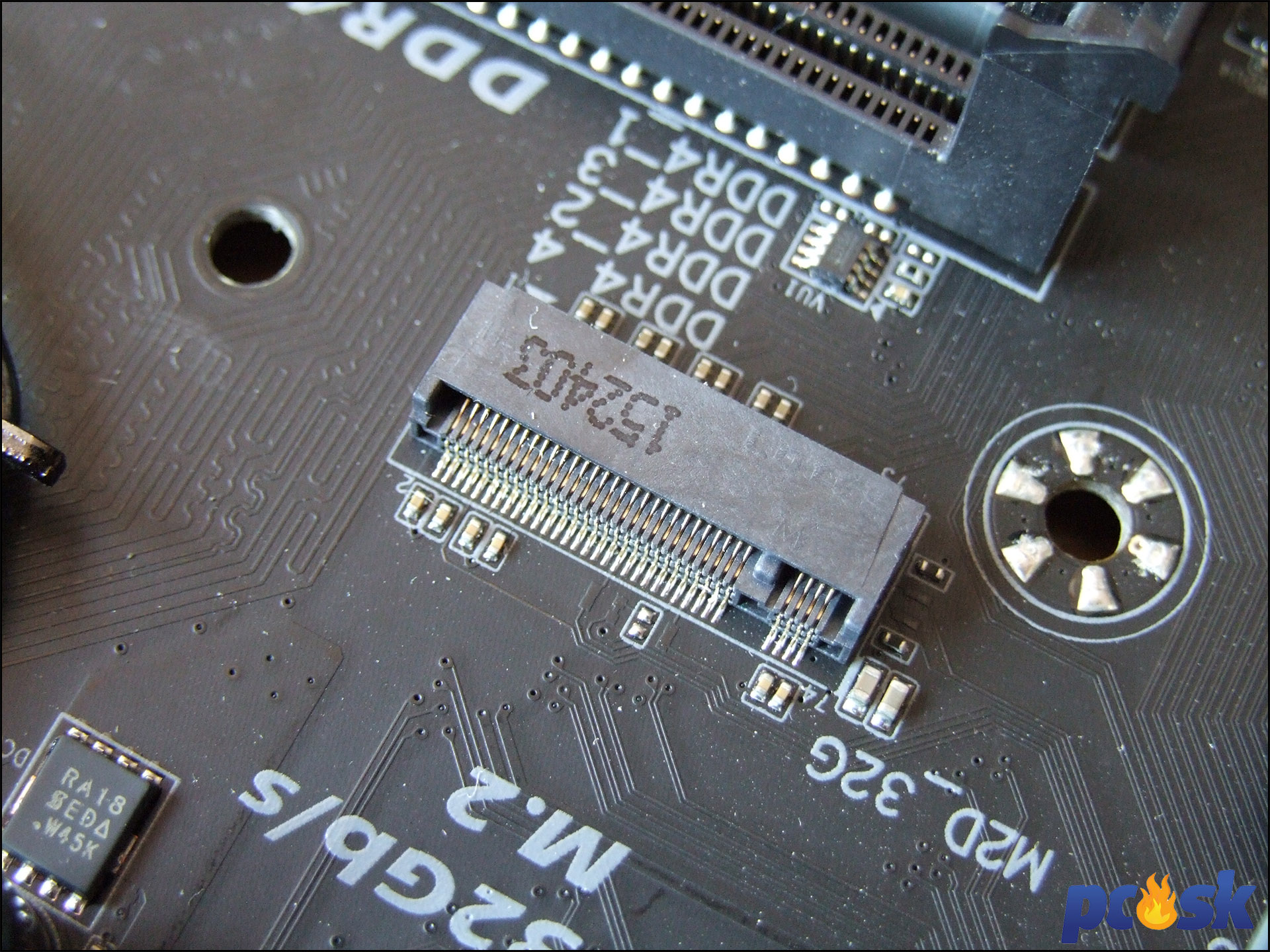

Stále častejšie budú však asi využívané M.2 sloty, ktoré má doska 2. Oba poskytnú maximálnu rýchlosť 32Gbps a pojmú SSD dlhé 4,2/6 alebo 8cm. Podporujú ako SATA tak PCIe režim, slot M2H_32G (pri čipsete) však zdieľa linky s jedným PCIe x16 slotom a tento PCIe slot tak bude nedostupný pri okupácii M.2 slotu. O podpore NVMe rozhrania manuál mlčí, je však prítomná.

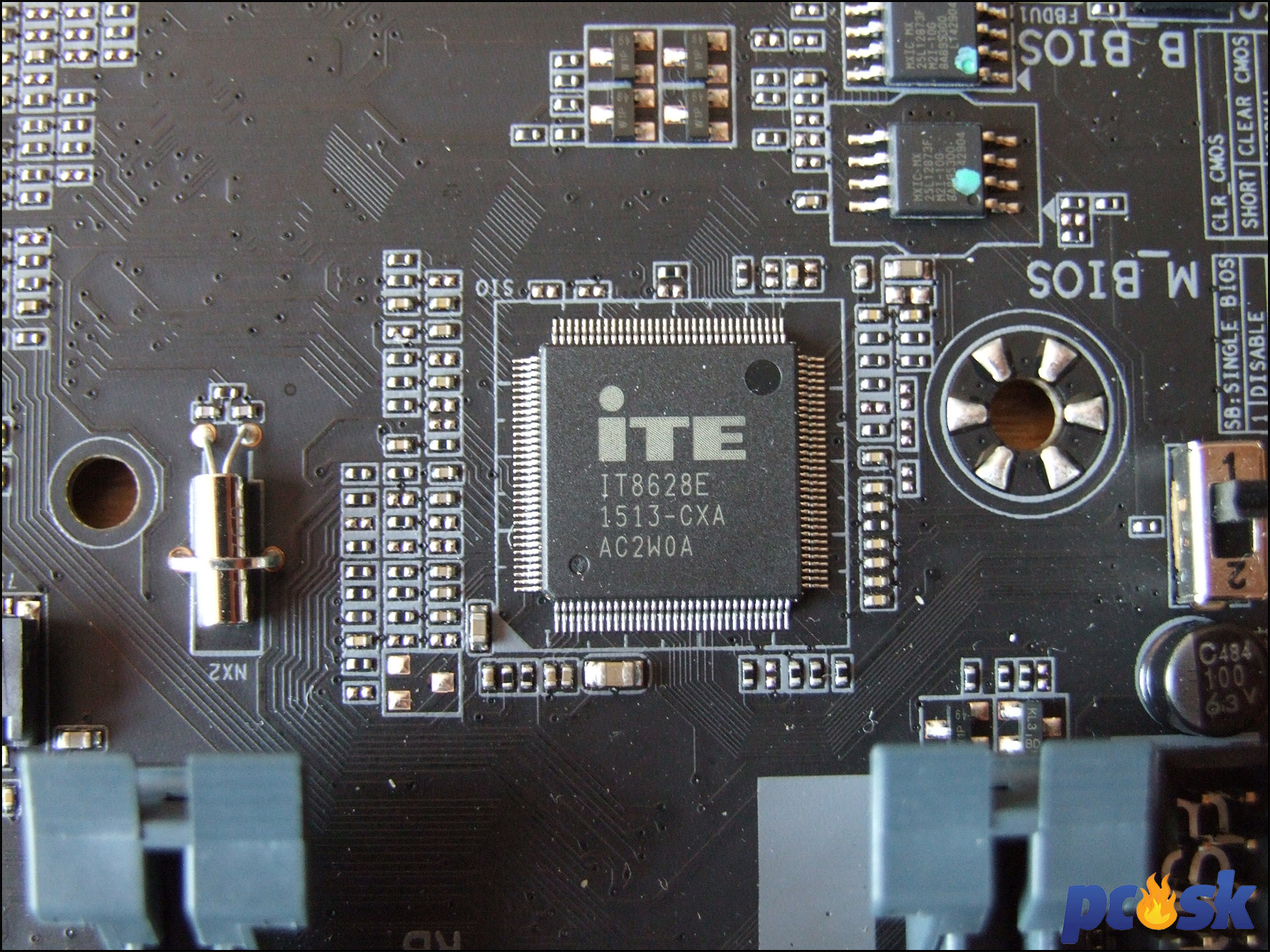

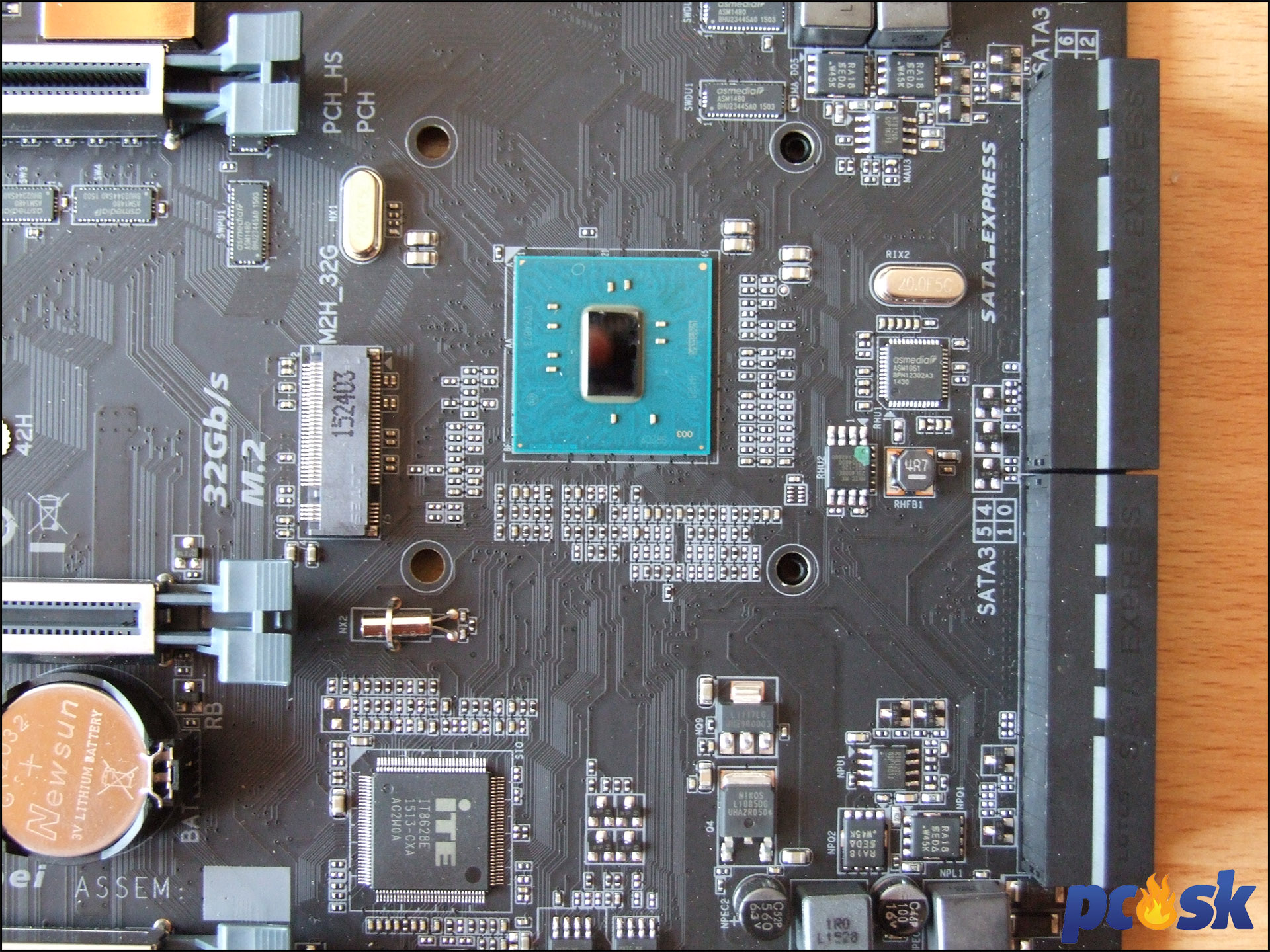

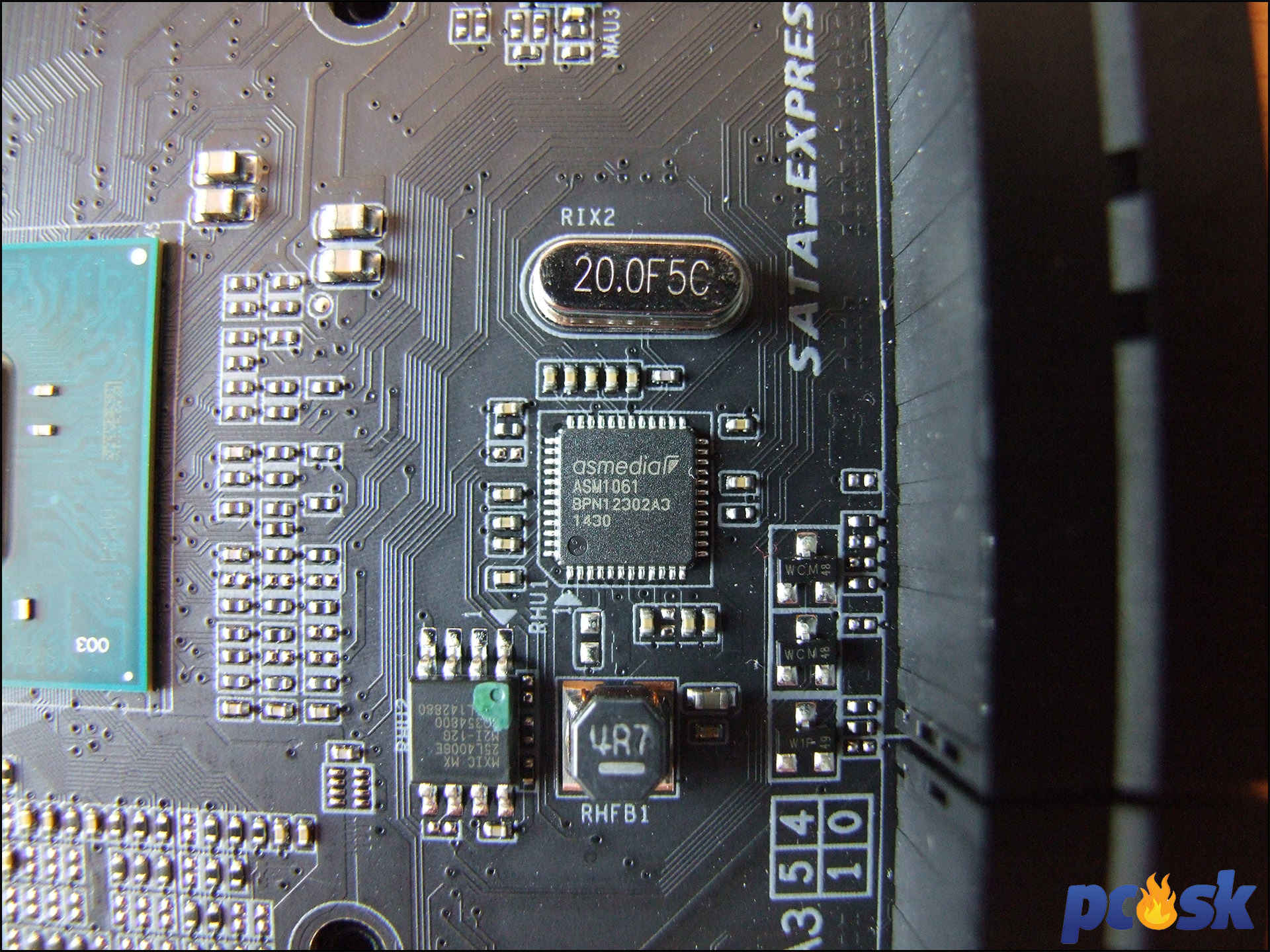

Pasív nad PCH je pomerne veľký a pôsobí luxusným dojmom. Ukrýva nielen čipset Z170, ale aj SATA radič ASM1061. Na mieste ho drží pevne štvorica skrutiek. Vidieť aj I/O čip, ktorým je iTE IT8628E.

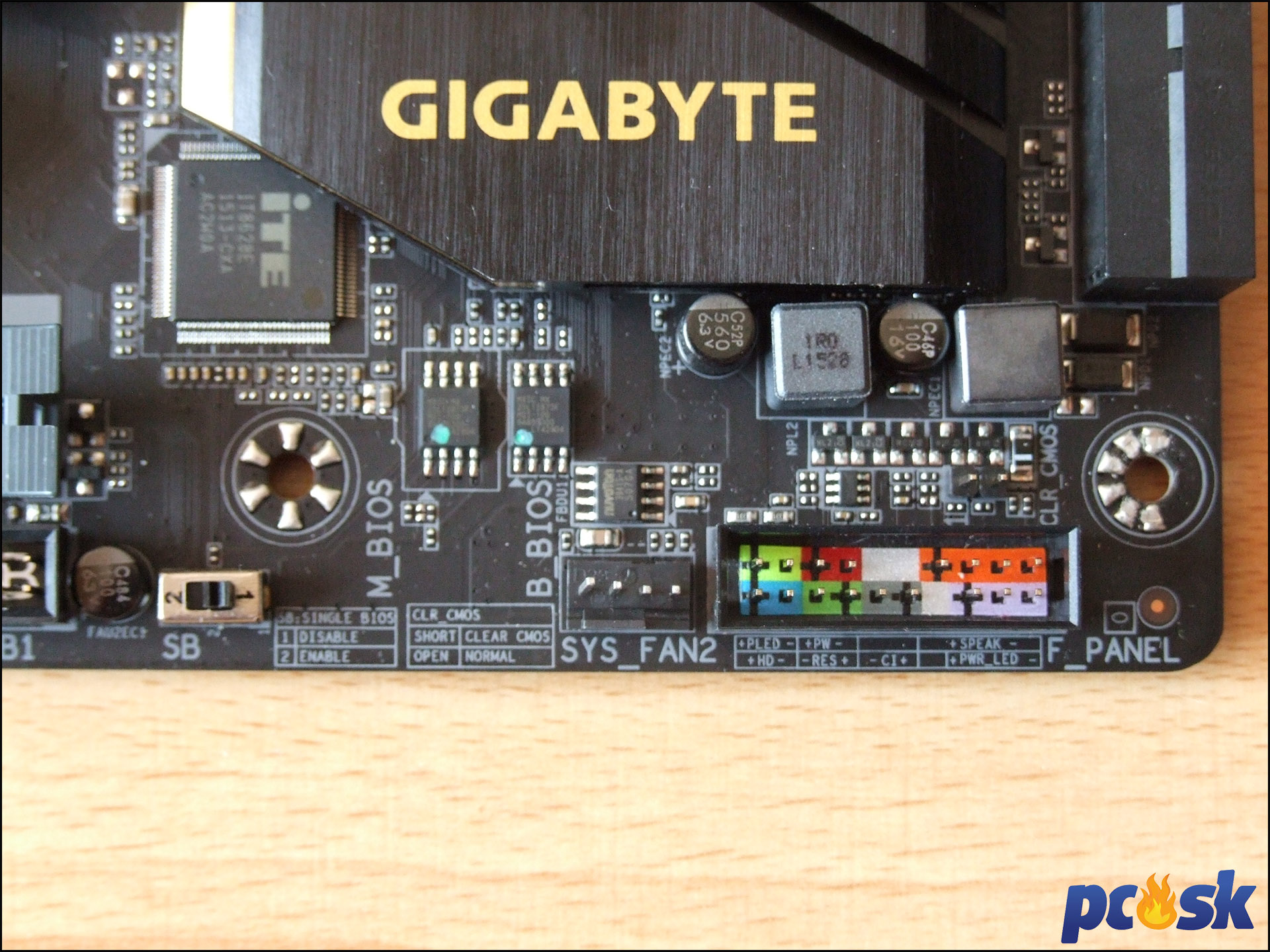

Pod PCH môžeme vidieť napríklad dvojicu BIOSov, ktorých funkciu je možné prepínať prepínačom pod nimi. Vpravo pod prepínačom je konektor pre systémový ventilátor a konektor pre pripojenie k PC skrini. Nad ním je jumper pre vymazanie CMOS.

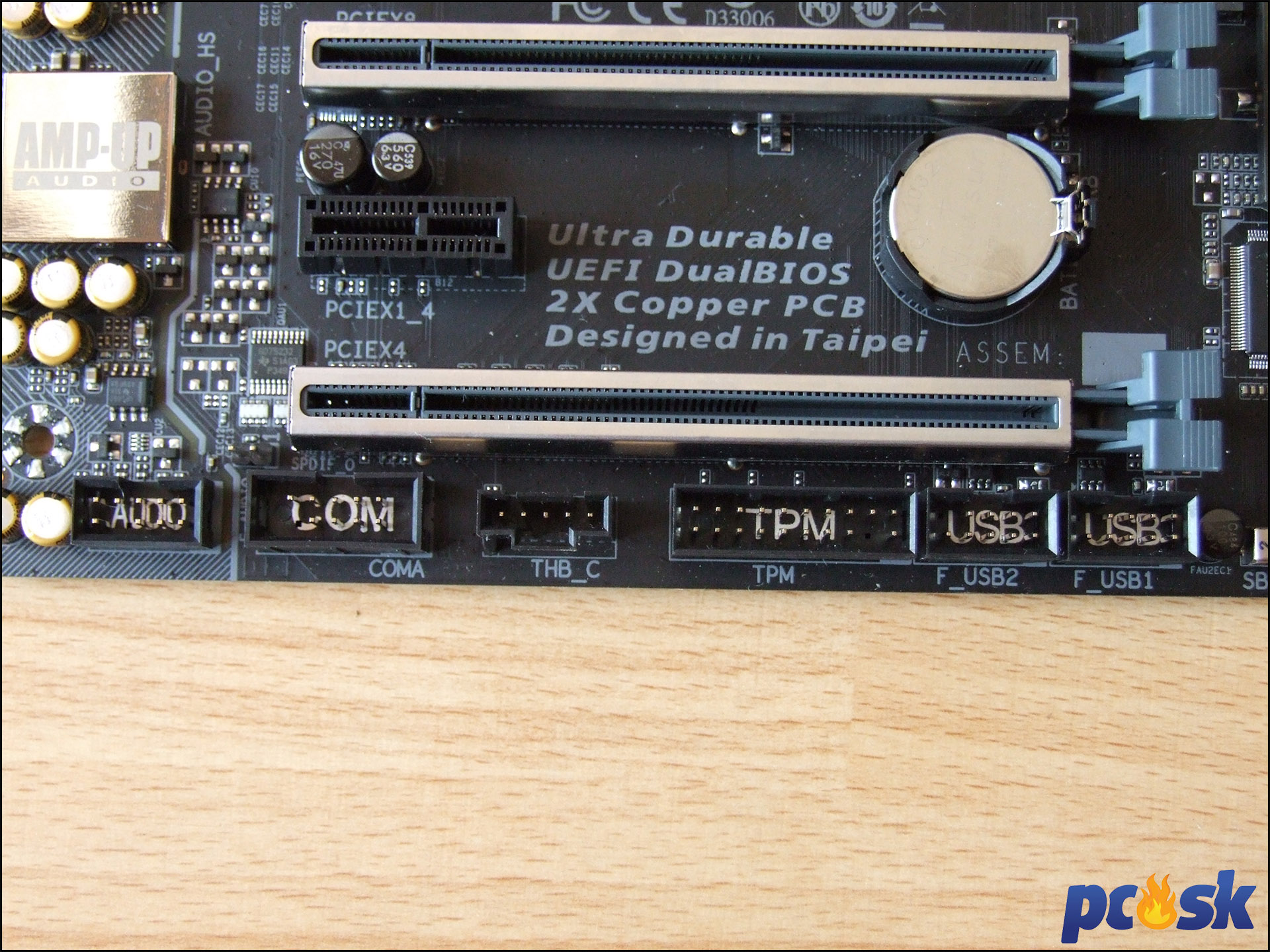

Spodný okraj ponúkne ešte dvojicu interných USB 2.0 konektorov, TPM konektor Thunderbolt header či obstarožný COM konektor.

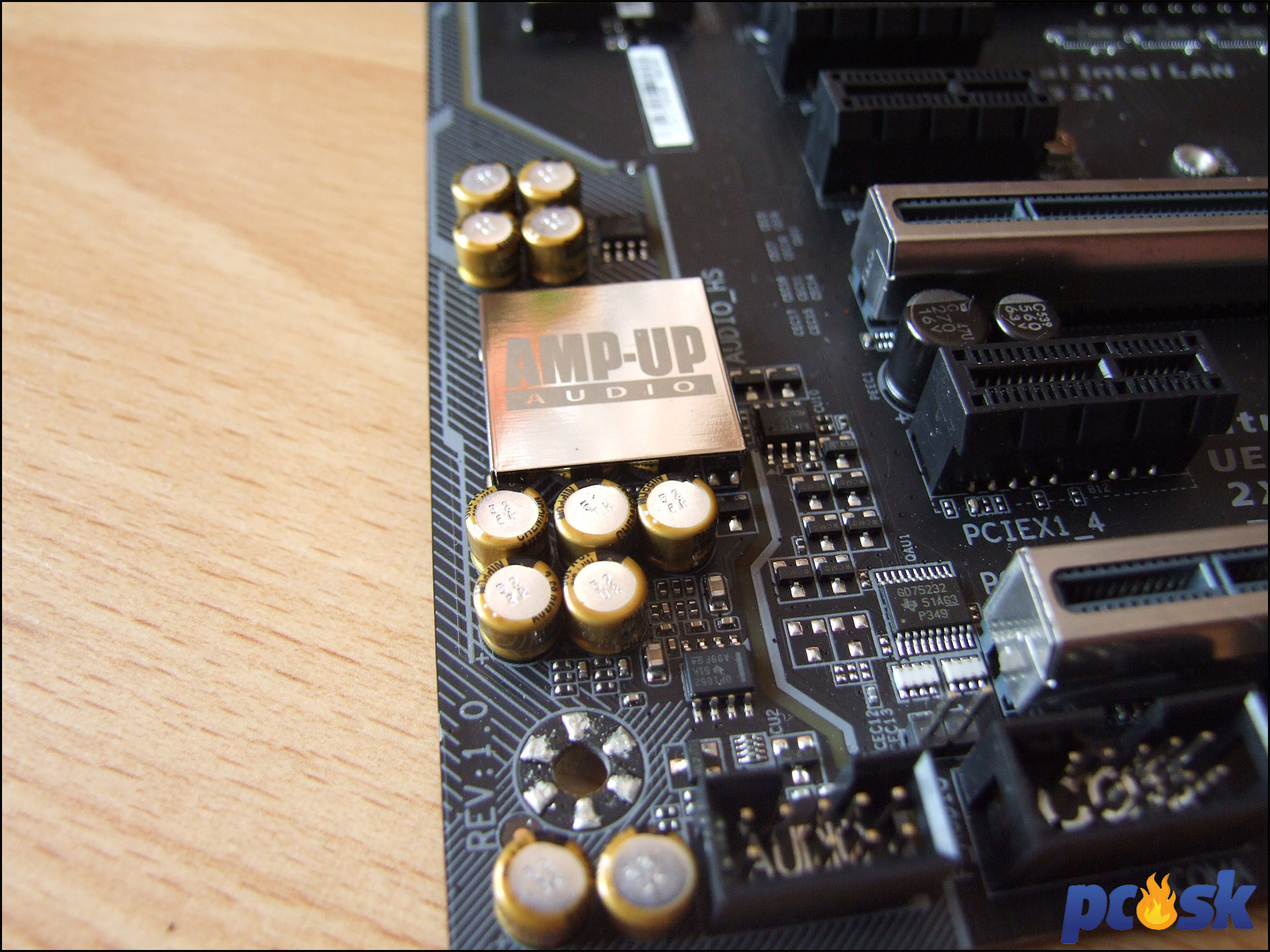

Audio časť sa nezmenila, je ňou AMP-UP na čele s kodekom Realtek ALC1150. EMI štít nesmie chýbať rovnako ako podsvietené oddelenie od zvyšku PCB.

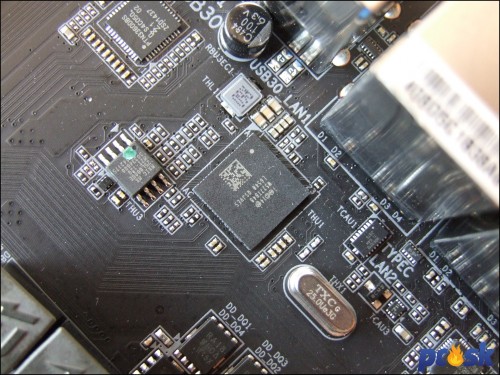

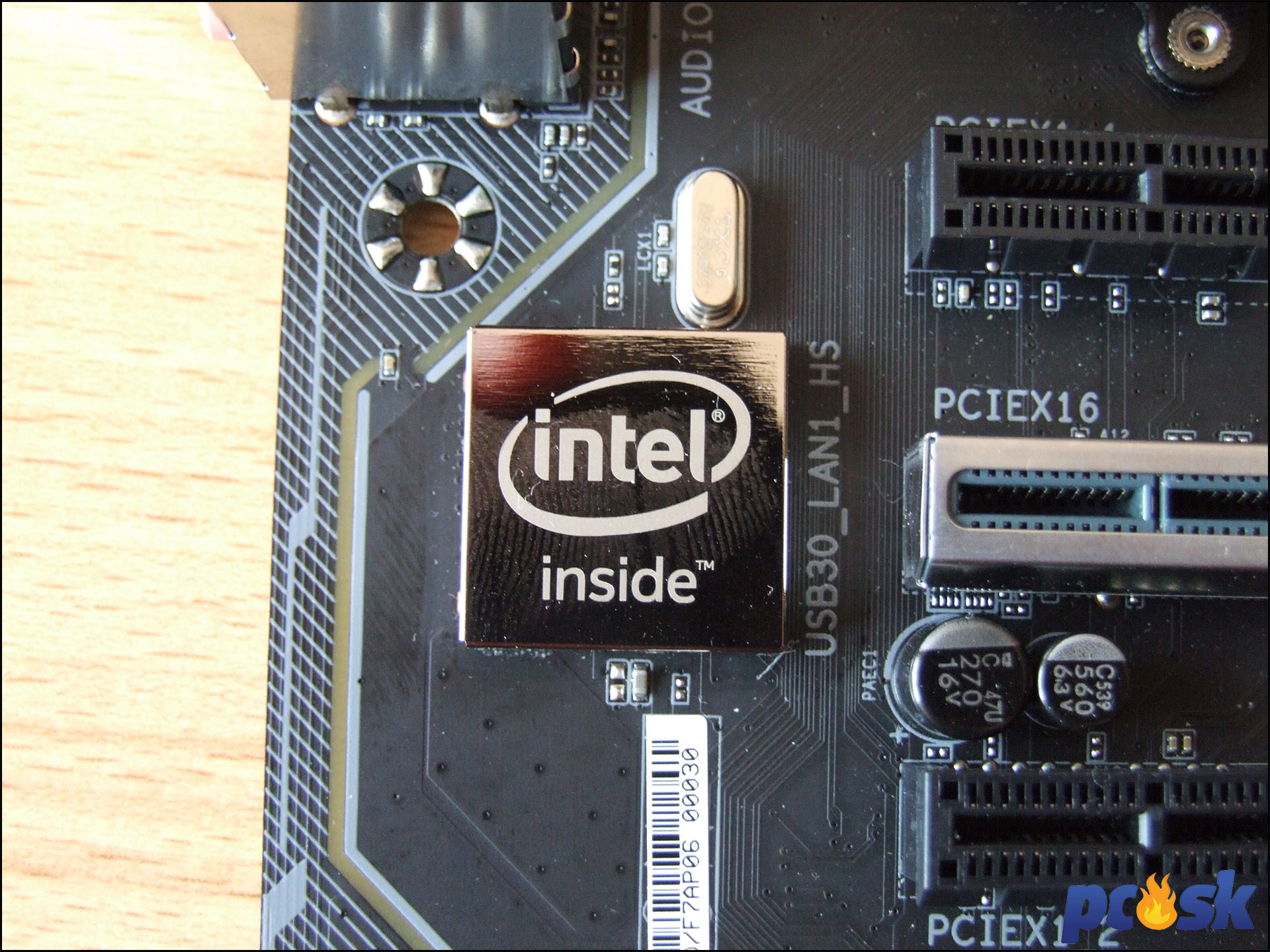

Pod EMI štít sa ukryl aj jeden z dvojice Intel gigabitových sieťových čipov. O aký presne model sa jedna výrobca neuvádza a kryt sa nedá odstrániť. Ide však o nový Intel I219-V.

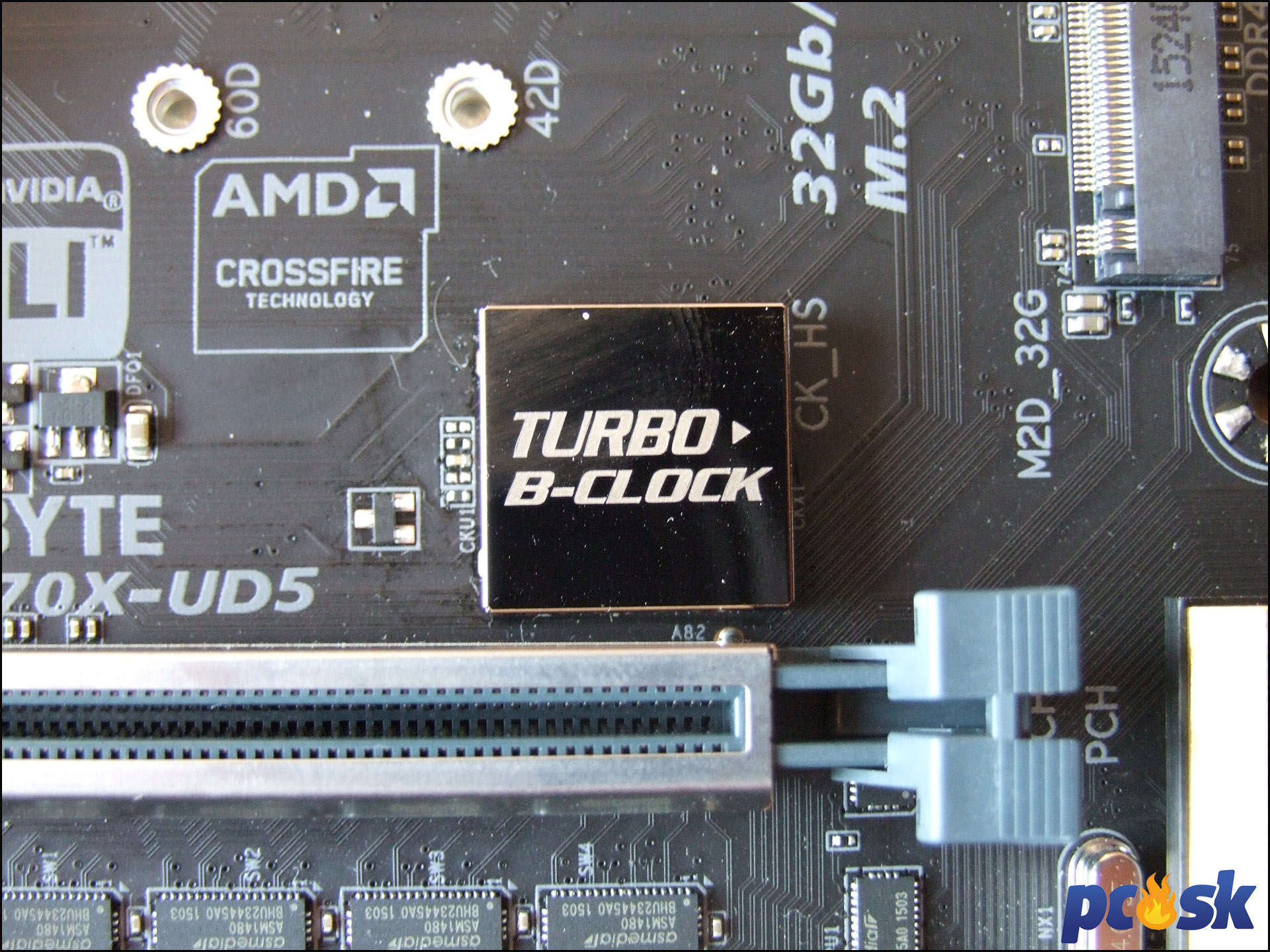

Najnovšou módou je asi ukrývať všetko pod EMI kryty. Gigabyte tam ukryl aj tajomstvo označené nápisom Turbo B-Clock. Manuál sa neobťažuje tento čip spomínať, pravdepodobne však pôjde o externý generátor taktu.

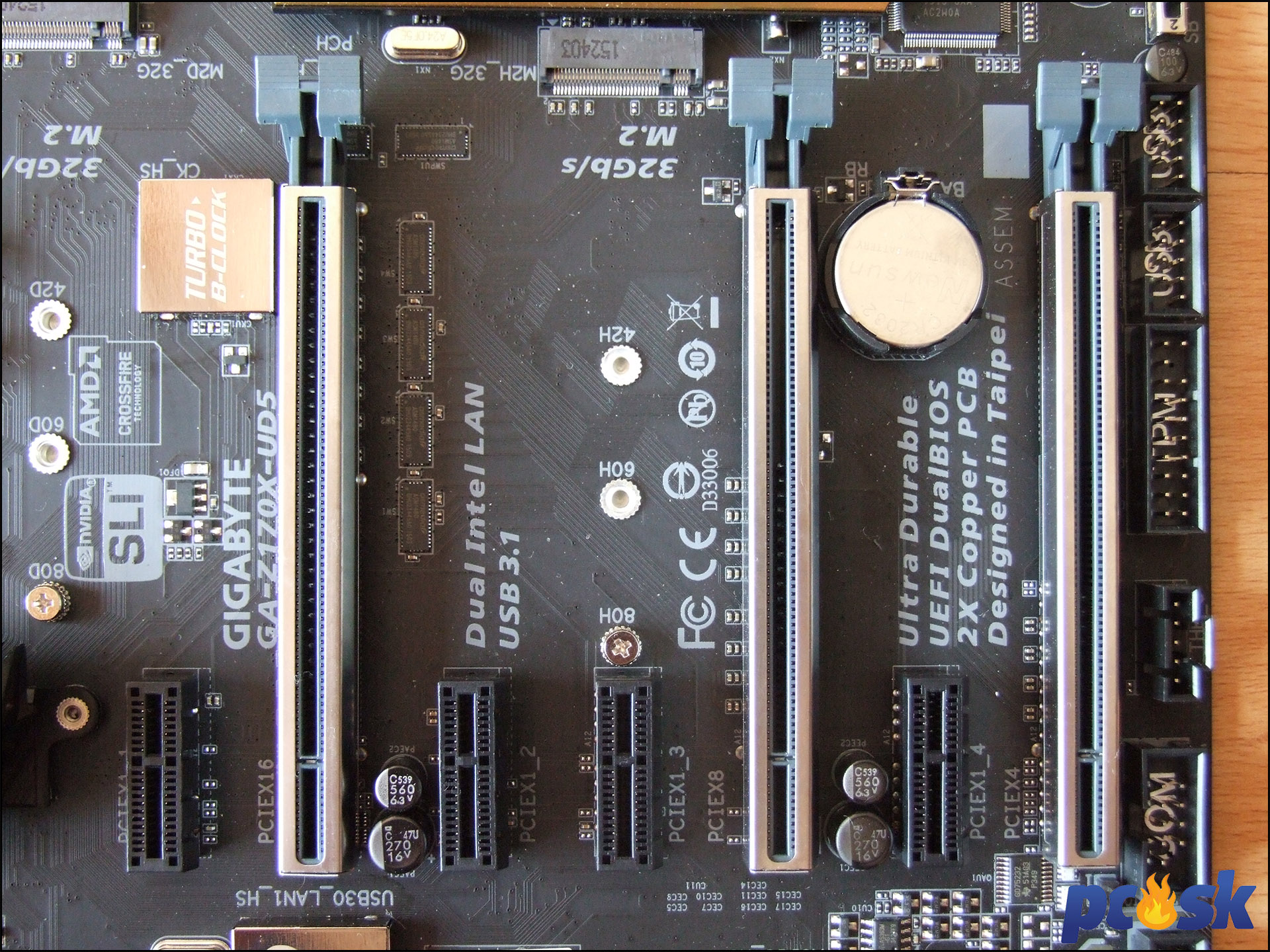

Hoci doska nie je primárne zameraná na hráčov, svojou výbavou ich neurazí. Ponúkne 3 dlhé PCIe sloty, z ktorých prvý je elektricky zapojený v režime x16, druhý pracuje ako x8 a tretí ako x4. Ak teda máte jednu kartu, zapájajte ju do vrchného PCIe slotu. V prípade dvoch kariet sa linky rozdelia v pomere x8/x8 a u troch kariet to bude x8/x4/x4. Posledný PCIe slot zdieľa linky s M.2 slotom a bude tak nedostupný ak do M.2 slotu zasuniete SSD. Všimnite si, že podobne ako minule testovaná MSI má aj táto doska všetky PCIe sloty spevnené. Krátke PCIe x1 sloty sú 4. Dlhé aj krátke sloty sú štandardu 3.0.

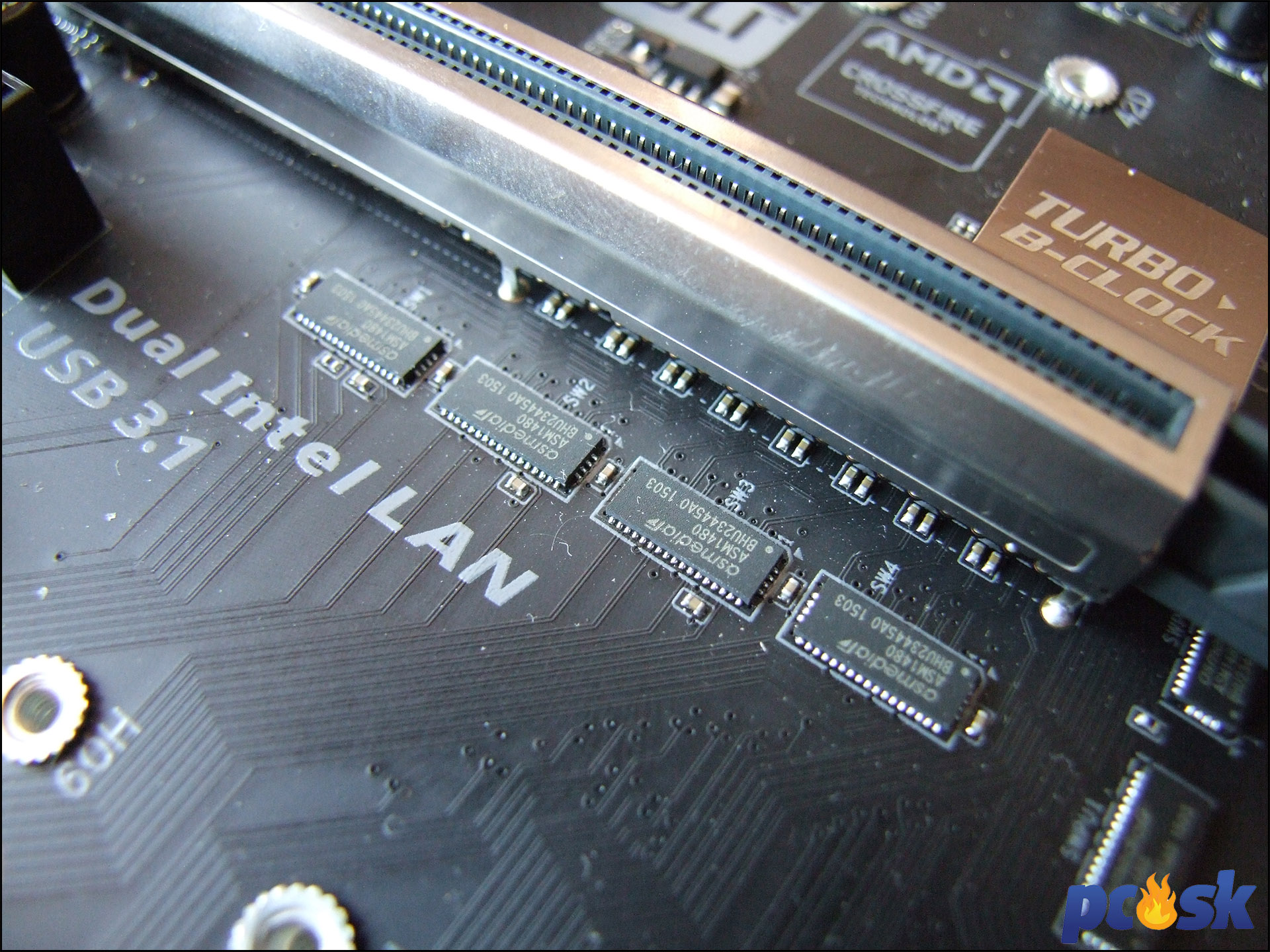

Rozdelenie PCIe liniek zabezpečia deličky ASMedia ASM1480.

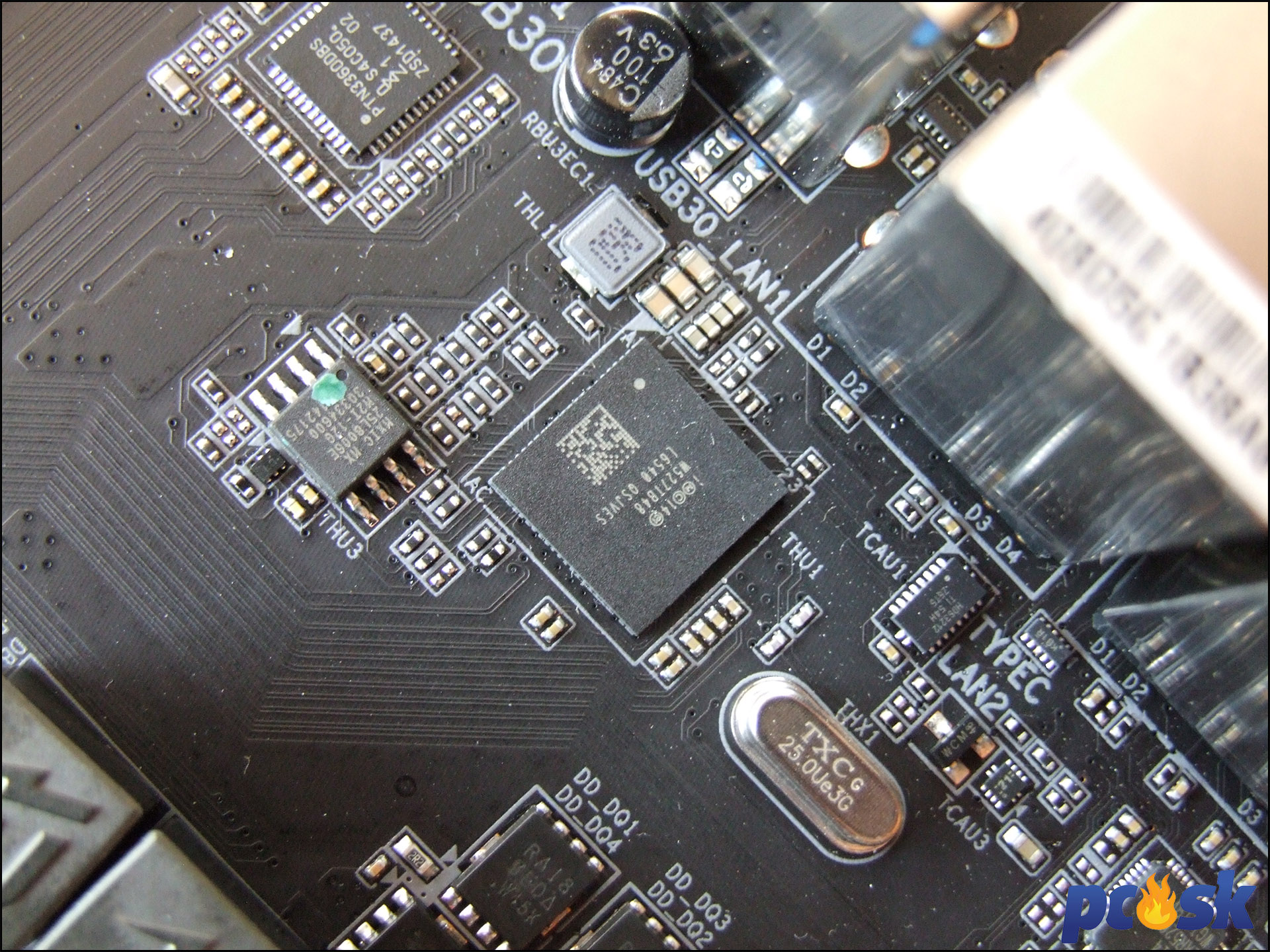

Druhý gigabitový Intel sieťový radič je za zadným panelom. Zaujímavejší je však veľký Thunderbolt 3 radič, ktorý ovláda 2 USB 3.1 na zadnom paneli. Výrobca neuvádza, či ide o USB Gen 1 alebo Gen 2 a nespomína ani rýchlosť. Jeden z konektorov je však typu C.

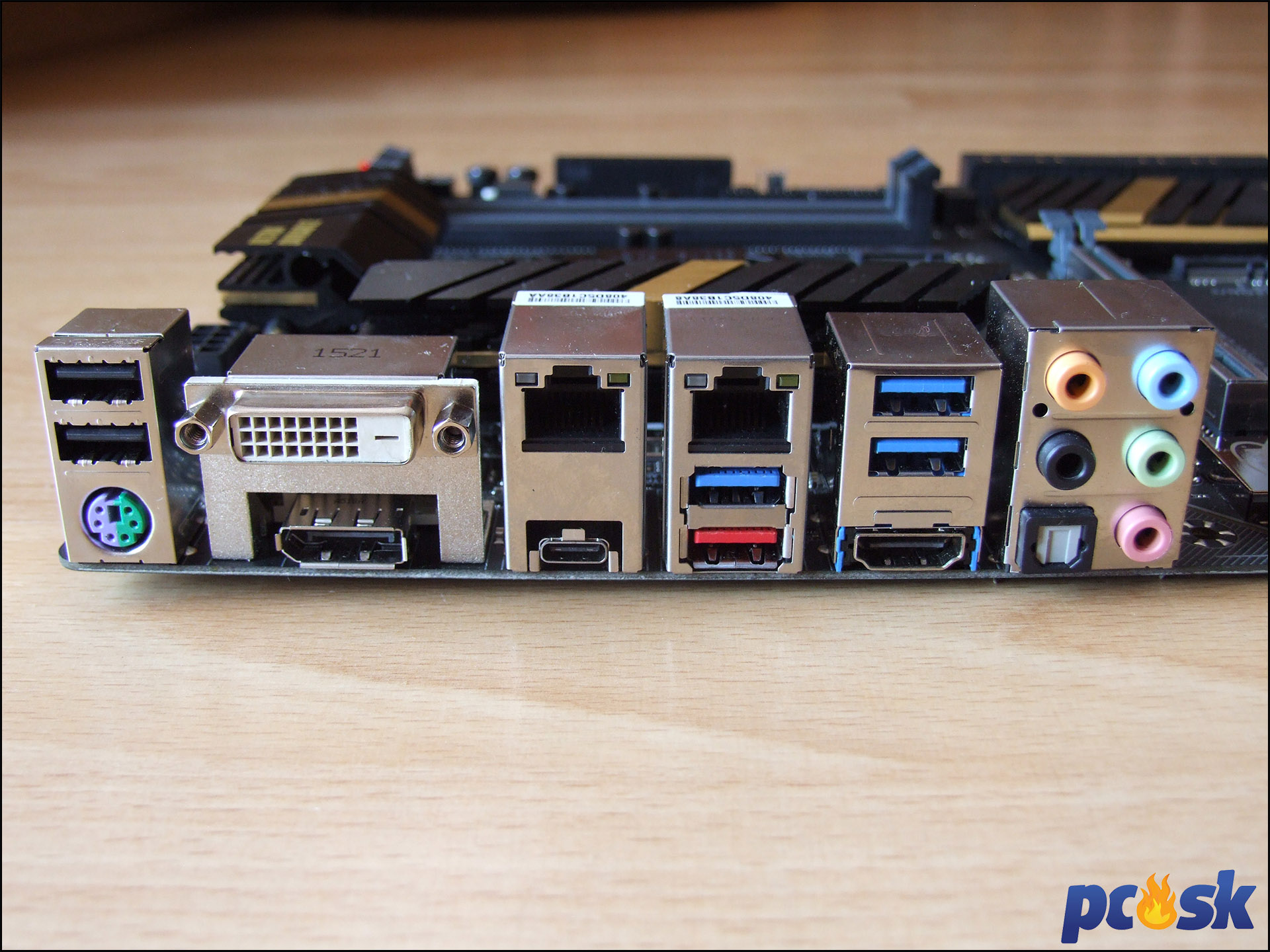

Zadný panel ponúkne slušnú výbavu. Zľava doprava sú tu 2x USB 2.0 porty, kombinovaný PS/2 port, DVI-D port DisplayPort, prvý gigabitový Intel RJ-45 port, USB 3.1 typu C, druhý gigabitový Intel RJ-45 port, USB 3.0 port, červený USB 3.1 typu A port, 2x USB 3.0, HDMI s podporu 4K pri 24Hz a nakoniec panel s audio jackmi a optickým S/PDIF. VGA (D-Sub) s príchodom Skylake odišlo konečne do počítačového neba, nakoľko grafická časť týchto procesorov toto rozhranie nepodporuje.
