Recenzia: 4x Radeon HD 5870

MSI Radeon HD 5870 Lightning

Jedna z posledných Radeon HD 5870 s 1GiB VRAM, ktorú som dostal na test, a preto som sa na ňu mohol bližšie pozrieť, je od spoločnosti MSI a nesie obchodný názov „R5870 LIGHTNING“. Jedná sa o nereferenčnú grafickú kartu s Twin Frozr II chladičom, vlastným PCB a zvýšenými pracovnými frekvenciami. Jej celková hmotnosť je ~ 0,8 kg, čo je menej ako referenčná HD 5870. MSI uviedla medzičasom druhú verziu tejto grafickej karty na trh. Rozdiel medzi nimi je len v Twin Frozr chladiči. Nová verzia grafickej karty dostala jeho prepracovanú verziu s mierne väčšou plochou pasívu a jednou heatpipe naviac. Ako si ukážeme ďalej v časti Hlučnosť, teploty, spotreba, bol to potrebný krok. Informácie o tom, aké karty sú v obchodov, žiaľ nemám.

Balenie a obal v ktorom môžete grafickú kartu zakúpiť, sa drží dizajnovej línii kvalitnejších MSI kariet. Na vonkajšom obale z lesklého papiera dominuje obrázok bojovej stíhačky, názov grafickej karty a pochopiteľne značka MSI. Neprehliadnuteľné sú aj tri nálepky od AMD vypovedajúce o vlastnostiach karty. Na prednej a zadnej strane balenia možno nájsť ďalšie základné informácie o grafickej karte. Vrch obalu je vyklápací a umožňuje náhľad na grafickú kartu a poskytuje informácie o Twin Frozr II chladiči. Po odbalení sa odhalí čierny kartón s priesvitným plastovým vrchom. V jeho vnútri sa nachádza grafická karta zabalená v antistatickom vrecúšku a obklopená mäkkým polystyrénom, ktorý ju chráni pred nárazmi. Pod ňou sa nachádza v samostatnom priečinku príslušenstvom.

Okrem štandardne pribalených adaptérov: DVI-to-D-Sub, DVI-to-HDMI (oba chýbali v balení testovanej karty), 2xnapájania 6Pin-to-8Pin VGA sa v ňom nachádza jedno inštalačné CD od MSI s ovládačmi Catalyst, 60 dňovou testovacou verziou Norton Internet Security 2008 a ďalšími utilitkami. Z nich by som chcel vyzdvihnúť veľmi kvalitný MSI Afterbuner, naprogramovaný od „Uniwider-a“. Stiahnuť sa však dá aj samostatne http://event.msi.com/vga/afterburner/download.htm a podporuje množstvo kariet. Ďalej nájdeme v príslušenstve užívateľskú príručku vo viacerých jazykoch, rýchly inštalačný manuál a samozrejme CrossFire mostík. Pribalený bol aj ~1m HDMI kábel a špeciálne predlžovacie konektory pre meranie napätí pomocou multimetra. Celkovo sa teda jedná o štandardné príslušenstvo, bez nejakej hry. Len nedávno ale začala MSI pridávať kupón na stiahnutie celej hry – Assasins Creed 2 do balenia. To je určite pozitívne, nakoľko sa jedná o hru s vysokým priemerným hodnotením.

MSI Radeon HD 5870 Lightning (blesk) je nereferenčná Radeon HD 5870 karta, ktorá je svojou priemernou cenou (~440 Euro) druhá najdrahšia Radeon HD 5870 v teste. Vyšší výkon oproti referenčnej Radeon HD 5870 dosahuje len vďaka vyššej pracovnej frekvencie jadra RV870. Kapacita VRAM sa nezmenila a je naďalej 1GiB veľká. Radeon HD 5870 Lightning od MSI patrí do high-end segmentu a má osloviť zákazníkov, ktorí chcú vysoký výkon, prepracované PCB s kvalitnejšími stavebnými prvkami a možnosť merať napätia multimetrom. Lightning je teda orientovaná najmä pre skupinu „hardcore overclockerov“.

GPU-Z 0.4.4 validate

MSI využíva pre svoju Radeon HD 5870 Lightning čierne PCB vlastnej výroby s väčším počtom vrstiev, ktoré je od CrossFire konektorov širšie, ale zato kratšie ako referenčné hnedo-čierne PCB od AMD. Pôsobí takisto komplexnejšie. Zmenené bolo celé napájanie a použité sú kvalitnejšie stavebné prvky. Konkrétnejšie sa im budem venovať ďalej. MSI má pre nich marketingový názov „Military Class Components“. Jadro RV870 pracuje v 3D režime s pracovnou frekvenciou 900 MHz a napätím 1,164V. To je o 5,8% vyššia frekvencia a o 2mV väčšie napätie ako má referenčná karte. Spoločnosť sa asi rozhodla pre tento krok, aby zabezpečila stabilitu v každej situácii. 1GiB veľká pamäť od Samsungu pracuje vtedy s reálne 1200 MHz (príkazy) a 2400 MHz (dáta). Efektívne so 4800 MHz, čo je zhodná frekvencia ako referenčná Radeon HD 5870. Z toho nám vyplývajú nasledovné teoretické technické parametre:


O chladenie MSI Radeon HD 5870 Lightning sa stará dvojslotový chladič vlastnej výroby s názvom „Twin Frozr II“. Jedná sa teda o druhú generáciu Twin Frozr chladiča, ktorý bol použitý na viacerých kartách, napr. aj na testovanej MSI GeForce GTX 275 Twin Frozr OC. Vtedy nezanechal veľmi dobrý dojem a som zvedavý, či dokáže verzia na Lightning viac presvedčiť. Pre určité usmernenie prúdenia vzduchu má chladič na hornej časti prichytený strieborný plech so značkou MSI a názvom samotného chladiča. Zadná strana karty nie je ako v prípade ostatných nereferenčných Radeon HD 5870 kariet zakrytá plechom.

Priamo jadra RV870 sa dotýka len poniklovaná medená základňa chladiča so štvoricou heatpipes. Dve z nich, tie na okraji, sú hrubšie a majú priemer 8mm. Ich marketingový názov je „SuperPipe“. Dve priamo nad jadrom sú tenšie a majú priemer 6mm. Prečo sa MSI rozhodla pre takéto usporiadanie mi nie je jasné. Logicky by bolo opačné usporiadanie lepšie. Celková plocha pasívu je pomerne malá, pričom miesto na väčší by rozhodne bol. Či napriek tomu bude stačiť objasním v časti Hlučnosť, teploty, spotreba. Pre uchytenie chladiča je v oblasti jadra použitý X-rám so štyrmi skrutkami a pre lepší prítlak v oblasti pamätí, napäťových regulátorov slúži pätica skrutiek so malo pružinou. O pasívne chladenie týchto častí na PCB sa stará hliníkový rám. Na jadre bola nanesená strieborná teplovodivá pasta od neznámeho výrobcu a ďalšie stavebné prvky mali pre lepší odvod tepla, známe teplovodivé podložky jedného druhu.

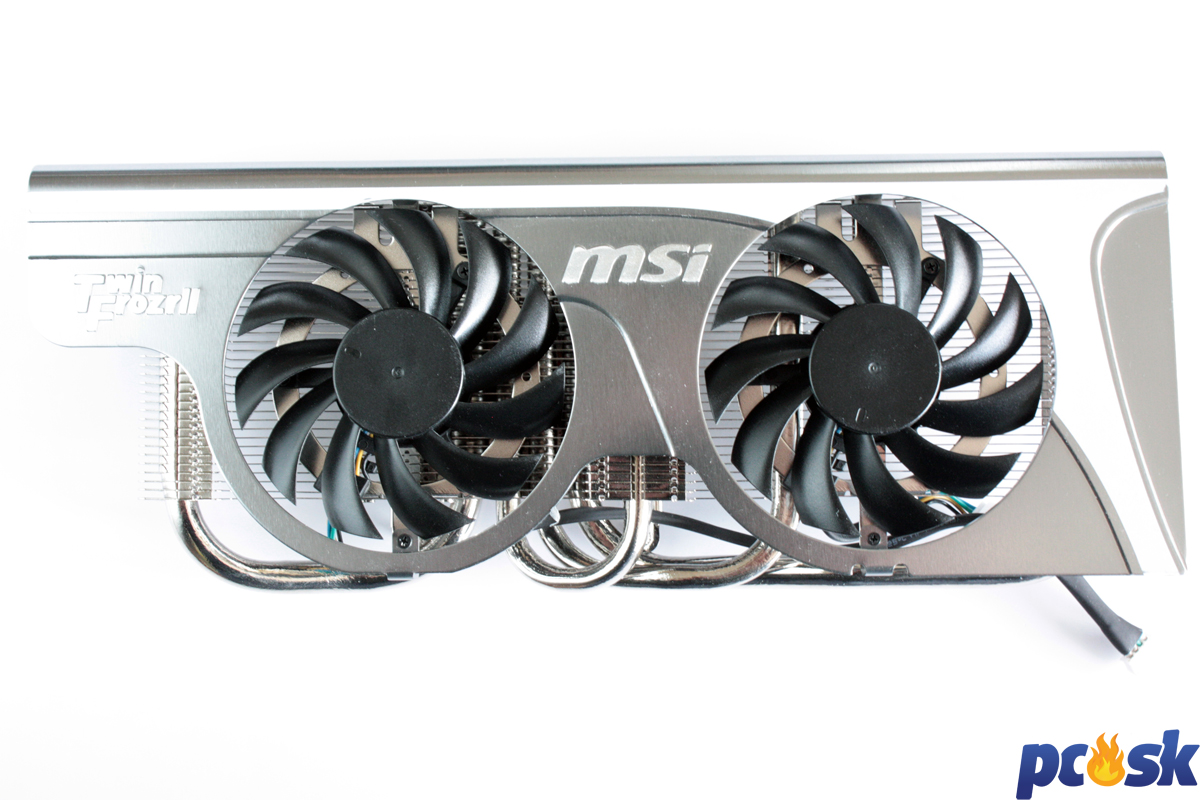

V strednej časti chladiča je pomocou troch menších skrutiek uchytená dvojica axiálnych ventilátorov bez hocijakého popisu. Ich priemer 75 mm a majú jedenásť čiernych lopatiek. Je dosť možné, že sa jedná o rovnaké modely ako na Gigabyte HD 5870 SOC karte. Otvory v kryte sú ešte o pár milimetrov väčšie ako samotné ventilátory. Ich hlučnosť závisí ako pri iných modelch od otáčok a pri vyšších sa nedá hovoriť o tichom ventilátore. Viac v časti Hlučnosť, teploty, spotreba. Ventilátory sú napájané 4Pin konektorom a podporujú PWM reguláciu. Ich otáčky sú teda priamo závislé od teploty jadra RV870. Princíp chladenia je zhodný s inými dvojslotovými chladičmi a pomerne rýchlo vysvetlený. Ventilátory nasávajú cez otvor v kryte vzduch zo skrinky, ktorý následne fúkajú kolmo na hliníkové lamely, aby sa ochladili. Nakoniec sa dostáva časť teplého vzduchu štrbinami v záslepke von z chladiča grafickej karty. Časť ostáva v skrinke.

Vďaka ďalej vylepšenému 2D režimu, sa jadro grafickej karty podtaktuje až na 157 MHz a zníži napätie na 0,950 V. Vtedy pracujú ventilátory MSI grafickej karty len s okolo 34% otáčkami, čo predstavuje ~1800 otáčok za minútu. Podtaktuje sa aj GDDR5 pamäť, z 1200 MHz na prijateľných 300 MHz. Celkovo je hlučnosť Radeon HD 5870 Lightning v 2D na nízkej úrovni, ako to poznáme napr. od HD 5850 alebo referenčnej HD 5870.

Celkovo nájdeme na PCB až neskutočných pätnásť(!) fáz. Aj táto skutočnosť je výsledkom orientácie karty, vyslovene pre extrémne pretaktovanie. Dve fázy s jednokanálovými induktormi (cievkami s pevným jadrom, tzv. „SSC“, Solid State Choke), dvoma kondenzátormi a štyrmi MOSFTETmi, nachádzajúce sa na hornom okraji PCB, sa starajú o napájanie pamäte GDDR 5. Ďalších dvanásť fáz s jednokanálovými induktormi a dvoma MOSFETmi v každej fáze sa starajú o napájanie GPU. Aby bola zaručená vysoká stabilita napätia aj po zvýšení VDDC, sa nachádza na PCB aj tzv. „proadlizer“ od WRA, čo je v podstate kvalitnejší kondenzátor. Na konci kaskády napájania GPU je ďalších dvanásť „Hi-C CAP“ kondenzátorov, jeden pre každú fázu. Tie majú ponúkať väčší rozsah pracovných teplôt a menšie stratové teplo, teda väčšiu efektivitu. Na druhej strane PCB sa okrem deviatich ďalších kondenzátorov nachádza aj dvanásť kontrolných led diód. Každá signalizuje stav jedenej fázy. Riadené je toto veľmi komplexné a kvalitné napájanie pomocou uP 622SAN radiča, nachádzajúceho sa pod konektormi prídavného napájania. MSI Afterburner dokáže s ním komunikovať a je teda možné softvérovo zvýšiť napätie jadra.

Maximálna spotreba karty nie je známa, ale pre zvýšené napätie v 3D a vyššiu pracovnú frekvenciu asi bude nad hodnotou 190W. MSI odporúča v každom prípade minimálne 600 W neznačkový zdroj pre bezproblémový chod karty. Napriek podpore PCI-Express 2.0 slotu je nutné pre chod karty zapojiť až dva 8Pin PCI-Express 2.0 prídavné VGA konektory na karte. Tie sú orientované vertikálnym smerom, mimo kartu. Dodávajú spolu až 300 W a keď k ním pripočítame 75 W z PCI-Express 2 slotu, dostaneme teoretických 375 W. Je jasné, že takúto veľkú rezervu využijete jedine pri extrémnom zvýšení napätia a frekvencií. Pasívne chladené sú Hi-C kondenzátory a MOSFETy, pretože sa zahrievajú na pomerne vysoké teploty. Ďalším častiam stačí „ofuk“ od ventilátora.

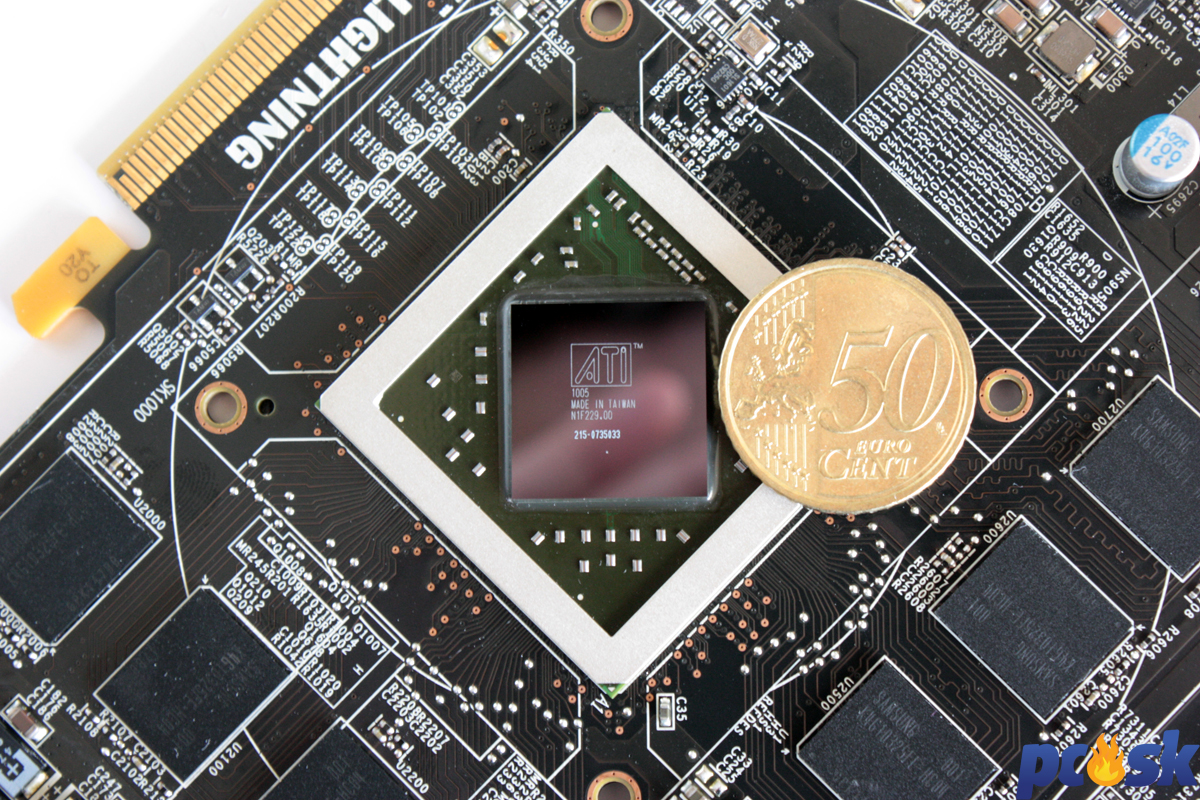

Na PCB sa nachádza spolu 1GiB (8 čipov po 1Gib, usporiadané do tradičného Lka okolo jadra) GDDR5 pamäte Samsung s označením K4G10325FE-HC04, ktoré majú pracovné napätie 1,5 V; 0,4ns (5Gbps) a 1250 MHz (reálne) Command clock, 2500 MHz (WCK) rating. Efektívne 5000 MHz. Sapphire ich nechávať pracovať presne podľa špecifikácií na frekvencii 1250 MHz, efektívne 5000 MHz. To je o 200 MHz efektívne viac ako na referenčnej karte. Nejaká väčšia rezerva na pretaktovanie preto nie je. V spojení s 256bit externou zbernicou dostávame priepustnosť rovných 160 GB/s. To je viac ako všetky predchádzajúce jednočipové Radeon grafické karty. Spomedzi testovaných nereferenčných Radeon HD 5870 kariet je to však najmenej. Celková dĺžka karty je len 25,8 cm a nejaké problémy s nedostatkom miesta by preto nemali nastať ani v menších skrinkách.

Oproti predchádzajúcej generácii Radeon kariet sa zmenil počet a druh výstupov. HDTV výstup bol nahradený dvojicou modernejších výstupov – HDMI splňujúci 1.3a štandard a DisplayPort. Dva dual-link DVI výstupy podporujúce HDCP zostali, sú však umiestnené nad sebou. Lightning má všetky tieto konektory pozlátené, čo je pre niekoho optické vylepšenie. Viditeľné zlepšenie kvality prenosu ale nečakajte. Časť záslepky s otvormi sa kvôli tomu musel zmenšiť. Ak ste pozorne čítali, všimli ste si, že z pätnástich(!) fáz ktoré sú na PCB som zatiaľ popísal funkcie štrnástich (dve pre pamäť a dvanásť pre GPU). Zvyšná fáza napájania s príslušným induktorom sa stará práve o napájanie výstupov karty.

Karta podporuje okrem toho novinku – ATi Eyefinity o ktorej sme už na stránke PC.sk písali. Táto technológia umožňuje zapojenie na jednu kartu až tri monitory, pričom každý môže mať rozlíšenie maximálne 1920x1200. Pri monitoroch s vyšším rozlíšením nie je možné použiť naraz 3. Ďalšie obmedzenie je, že ak sa používajú tri monitory je nutné dva zapojiť do DVI a jeden do DisplayPortu. Ako dôvod udáva AMD skutočnosť, že DVI a HDMI má spoločné generátory taktu. Video procesor UVD 2.0 ostal aj v RV870, a preto je možný prenos Dolby-Digital (+), AC3, Dolby True-HD, DTS a DTS HD zvukovej stopy z DVD, Blu-ray alebo HD-DVD. Novinkou je podpora Proteced Audio Path (PAP), vďaka čomu už nemusia byť audio formáty bežné na Blu-rays prepočítavané zo 48 kHz na 16 kHz pri 16 bitoch, čo znamenalo určité zhoršenie kvality. Samozrejmosťou sú dva CrossFireX konektory, vyvedené na hornej strane PCB. Vďaka tom je možné zapojiť až teoreticky tri Radeon HD 5850 karty do CrossFireX. Ďalšie informácie a kombinácie nájdete vo FAQ o CF na stránke game.amd.com.
